Efter att CAM Assist har beräknat operationerna för en del är det möjligt att göra redigeringar innan de skickas till CAM-paketet.
Strategiredigeringsläget tillåter förändringar i bearbetningsstrategin som initialt skapats av CAM Assist.

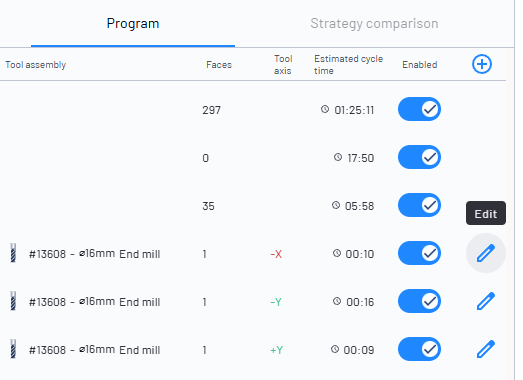

Detta görs från Program -fliken i Analysera -steget. Alla operationer som stödjer redigeringar visar redigeringsikonen bredvid sig. Välj redigeringsknappen för att välja ett redigeringssteg.
De redigeringar som erbjuds beror på operationstypen, och de alternativa alternativen som ges är förvaliderade som möjliga av CAM Assist, baserat på de ursprungliga inmatningarna under Förbered -steget (t.ex. valda verktygsbibliotek, bearbetningsläge och bearbetningsriktningar).
Redigera strategier

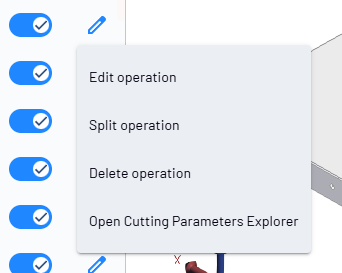

För att göra en strategiredigering, välj alternativ från de tillgängliga rullgardinslistorna (dessa alternativ varierar beroende på verktygsbanetyp):

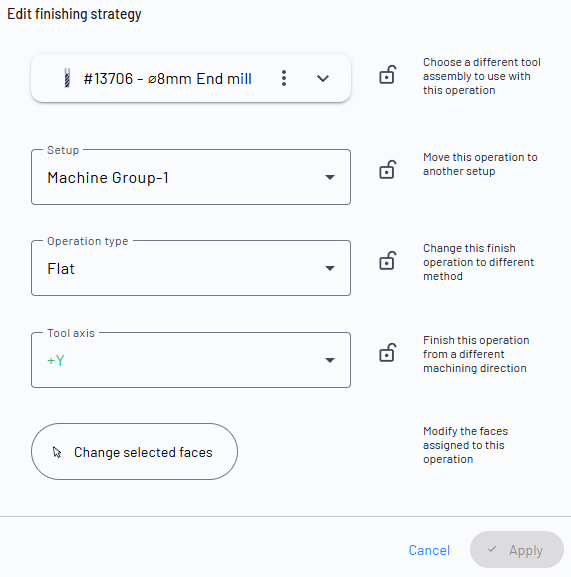

Redigera operation öppnar en panel med specifika redigeringsalternativ. Dessa alternativ varierar beroende på operationen och tillgängliga parametrar.
Välj Tillämpa för att bekräfta redigeringen. Detta kommer att uppdatera informationen om operationen i programlistan.
Välj Avbryt för att överge redigeringen.

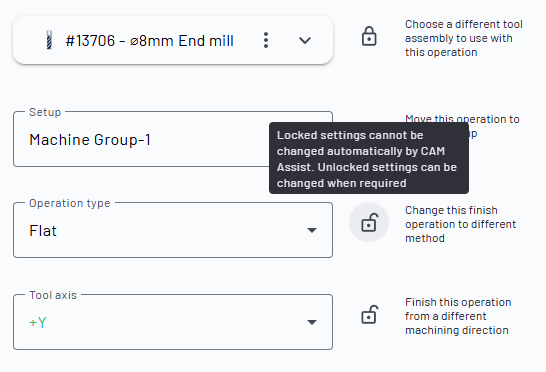

Vissa operationstyper har flera redigeringsalternativ tillgängliga som interagerar med varandra. När du gör nya val kan du se att andra uppdateras automatiskt, så att den övergripande strategin alltid förblir giltig. Eventuella inställningar som du har valt ett nytt alternativ för låses, vilket indikeras av låsikonen, och kan därför inte ändras automatiskt. Du kan också manuellt låsa en inställning genom att välj låsikonen för att stoppa den från att automatiskt uppdateras:
När inställningar blir låsta, kommer detta att filtrera de andra rullgardinslistorna så att endast kompatibla alternativ visas. Du kan manuellt låsa upp en inställning genom att välja låsikonen, vilket kan avslöja fler alternativ.
Redigerade operationer representeras av redigeringsknappen som har en cirkel runt sig. Observera att vissa redigeringar kan påverka mer än bara den valda operationen. Varje påverkad operation kommer att ha redigeringsikonen omgiven av en cirkel.
Redigeringar kan också ångras eller göras om, eller för att återgå till det ursprungliga strategitillståndet, kan Ångra alla redigeringar väljas.
