Po obliczeniu operacji dla części przez CAM Assist, możliwe jest dokonanie zmian przed przesłaniem do pakietu CAM.
Tryb edytora strategii umożliwia wprowadzenie zmian w strategii obróbczej pierwotnie utworzonej przez CAM Assist.

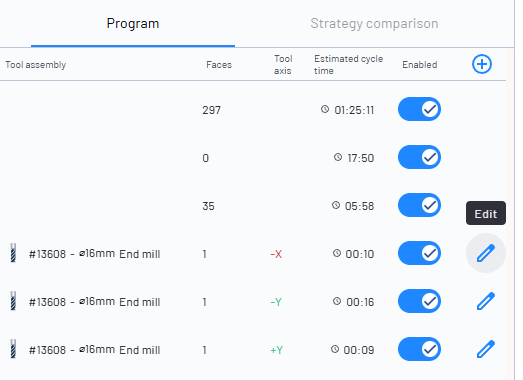

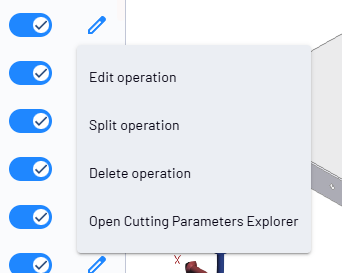

Osiąga się to z zakładki Program w etapie Analiza. Każda operacja wspierająca edycję wyświetli ikonę Edytuj obok niej. Wybierz przycisk edycji, aby wybrać krok edycji.
Oferowane zmiany zależą od rodzaju operacji, a alternatywne opcje są wstępnie zwalidowane przez CAM Assist, w oparciu o pierwotne dane wejściowe podczas etapu Przygotowanie (np. wybrane biblioteki narzędzi, tryb obróbczy i kierunki obróbcze).
Edycja strategii
Aby wprowadzić zmianę w strategii, wybierz opcje z dostępnych rozwijanych list (opcje te będą się różnić w zależności od typu ścieżki narzędzia):

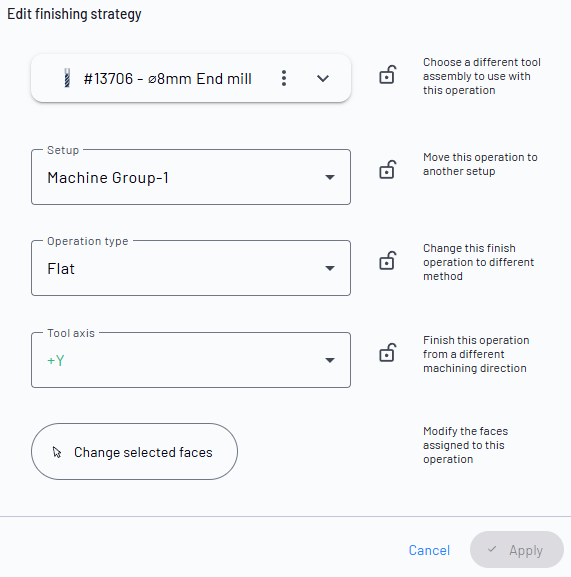

Edytuj operację otwiera panel z określonymi opcjami edycji. Opcje te będą się różnić w zależności od operacji i dostępnych parametrów.
Wybierz Zastosuj, aby zatwierdzić edycję. To zaktualizuje informacje o operacji na liście Program.
Wybierz Anuluj, aby zrezygnować z edycji.

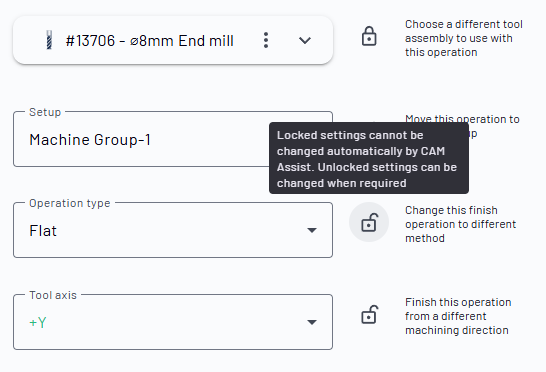

Niektóre typy operacji mają dostępne wiele opcji edytowania, które wzajemnie na siebie oddziałują. W miarę dokonywania nowych wyborów możesz zobaczyć, jak inne opcje aktualizują się automatycznie, tak aby ogólna strategia pozostała zawsze ważna. Jakiekolwiek ustawienia, dla których wybrałeś nową opcję, zostają zablokowane, co jest wskazywane przez ikonę kłódki, i w związku z tym nie mogą być automatycznie zmieniane. Możesz także ręcznie zablokować ustawienie, wybierając ikonę kłódki, aby zatrzymać automatyczną aktualizację:
Gdy ustawienia stają się zablokowane, inne rozwijane listy będą filtrowane, aby pokazać tylko kompatybilne opcje. Możesz ręcznie odblokować ustawienie, wybierając ikonę kłódki, co może ujawnić więcej opcji.
Edytowane operacje są reprezentowane przez przycisk edycji z otaczającym go okręgiem. Należy zauważyć, że niektóre edycje mogą wpływać na więcej niż tylko wybraną operację. Każda wprowadzona operacja będzie miała ikonę edycji otoczoną okręgiem.
Edycje mogą być również cofane lub ponownie wprowadzane, a do powrotu do oryginalnego stanu strategii można wybrać Cofnij wszystkie edycje.
Śledź poniższe linki, aby uzyskać bardziej szczegółowe informacje na temat edytowania strategii:
Edycja strategii frezowania
Edycja strategii roughingu
Edycja strategii wiercenia
Edycja strategii wygładzania płaskiego
Edycja strategii wygładzania ścian
Edycja strategii wygładzania swobodnego
Edycja strategii fazowania
Edycja strategii skrawania
Edycja strategii załamania
