Nadat CAM Assist de bewerkingen voor een onderdeel heeft berekend, is het mogelijk om bewerkingen aan deze uit te voeren voordat u ze naar het CAM-pakket verzendt.
De strategie-editor-modus maakt het mogelijk om wijzigingen aan te brengen in de bewerkingsstrategie die oorspronkelijk door CAM Assist is gecreëerd.

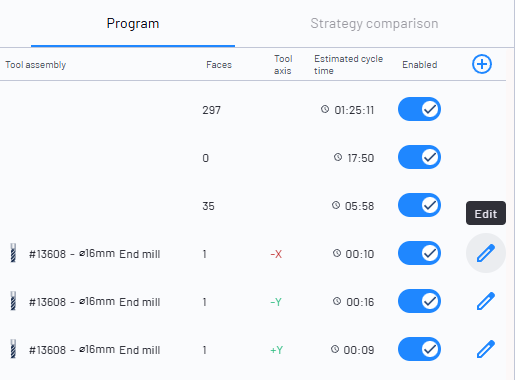

Dit gebeurt vanuit het Programma tabblad in de Analyze fase. Elke bewerking die bewerkingen ondersteunt, toont het Bewerken-pictogram ernaast. Selecteer de bewerkingsknop om een bewerkingsstap te selecteren.
De aangeboden bewerkingen zijn afhankelijk van het type bewerking, en de alternatieve opties die worden gegeven, zijn vooraf gevalideerd als mogelijk door CAM Assist, op basis van de oorspronkelijke invoer tijdens de Voorbereiden fase (bijv. geselecteerde gereedschapsbibliotheken, bewerkingsmodus en bewakingsrichtingen).
Strategieën Bewerken

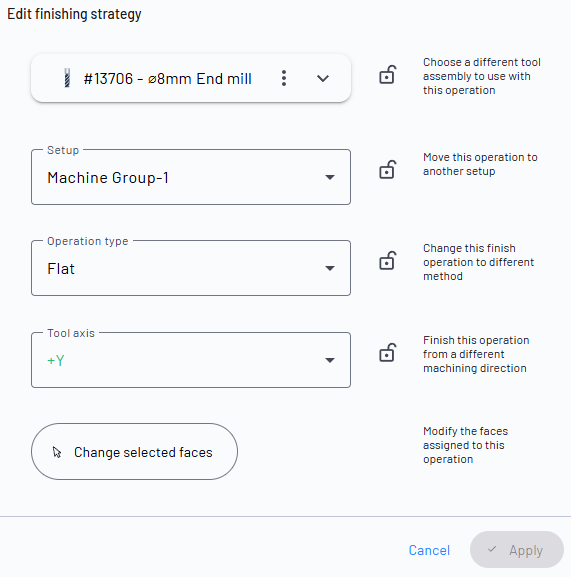

Om een strategie te bewerken, selecteer opties uit de beschikbare keuzelijsten (deze opties variëren per gereedschapspadtype):

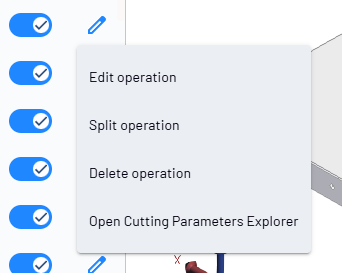

Bewerken opent een paneel met specifieke bewerkingsopties. Deze opties variëren afhankelijk van de bewerking en beschikbare parameters.
Selecteer Toepassen om de bewerking vast te leggen. Dit zal de informatie van de bewerking in de Programmalijst bijwerken.
Selecteer Annuleren om de bewerking te laten vallen.

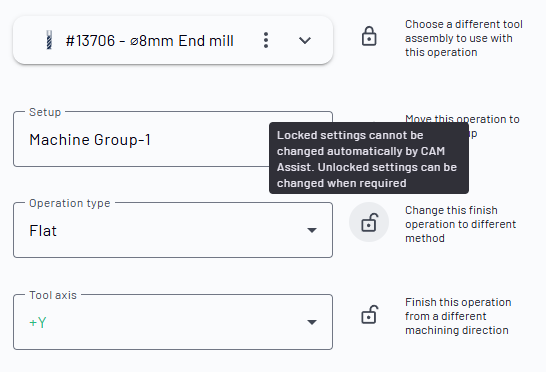

Sommige bewerkingstypes hebben meerdere bewerkingsopties beschikbaar die met elkaar in interactie staan. Terwijl u nieuwe selecties maakt, kunt u zien dat andere automatisch worden bijgewerkt, zodat de algehele strategie altijd geldig blijft. Elke instelling waarvoor u een nieuwe optie heeft geselecteerd, wordt vergrendeld, aangegeven door het slotpictogram, en kan dus niet automatisch worden gewijzigd. U kunt ook handmatig een instelling vergrendelen door het slotpictogram te selecteren om te voorkomen dat het automatisch wordt bijgewerkt:
Terwijl instellingen vergrendeld worden, worden de andere keuzelijsten gefilterd om alleen compatibele opties weer te geven. U kunt een instelling handmatig ontgrendelen door het slotpictogram te selecteren, waardoor mogelijk meer opties zichtbaar worden.
Bewerkte bewerkingen worden weergegeven door de bewerkingsknop met een cirkel eromheen. Houd er rekening mee dat sommige bewerkingen invloed kunnen hebben op meer dan alleen de geselecteerde bewerking. Elke beïnvloede bewerking heeft het bewerken-pictogram omgeven door een cirkel.
Bewerkingen kunnen ook ongedaan worden gemaakt of opnieuw worden gedaan, of om terug te keren naar de oorspronkelijke strategietoestand, kan Alle Bewerkingen Ongedaan maken worden gekozen.
Volg de onderstaande links voor meer specifieke informatie over het bewerken van strategieën:
Bewerken van Facing Strategie
Bewerken van Roughing Strategie
Bewerken van Holemaking Strategie
Bewerken van Flat Finishing Strategie
Bewerken van Wall Finishing Strategie
Bewerken van Freeform Finishing Strategie
Bewerken van Chamfer Strategie
Bewerken van Undercut Strategie
Bewerken van Deburring Strategie
