Anda dapat mengikuti tur yang dipandu untuk setiap jenis alat. Buka alat yang dapat diedit dari jenis itu dan tur akan dimulai secara otomatis pada kali pertama, atau putar ulang kapan saja dari Learning Centre → Tool Management (“Properti {tool} yang Rinci”).
Pilih jenis alat Anda
Buka referensi untuk alat yang sedang Anda edit.
Pahat akhir →
Penggilingan umum untuk pemotongan kasar & halus.
Pahat muka →
Badan dapat dimasukkan + sisipan untuk pemesinan muka.
Pahat bola →
Pemotongan 3D dan fillet.
Pahat chamfer →
Pemecahan tepi dan pengeboran tenggelam.
Pahat slot T →
Slot dan pemotongan bawah.
Bor twist →
Lubang bulat.
Sisipan pemotong →
Benang internal.
Bor titik →
Pemusatan dan pengeboran chamfer.

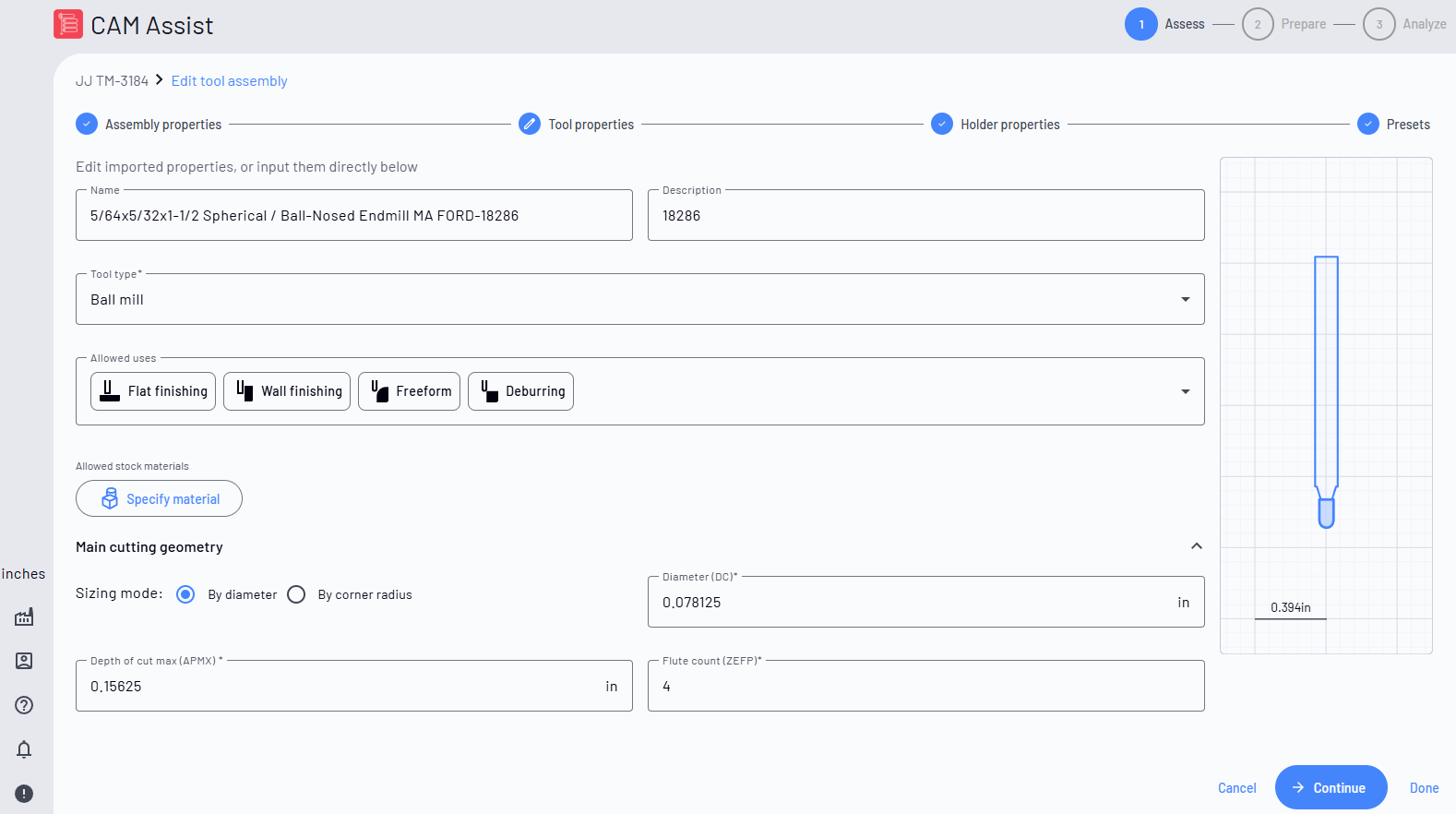

Bagaimana tab Properti Alat diorganisasikan
Tab ini dibagi menjadi bagian yang dapat dilipat. Satu atau dua yang pertama terbuka secara default karena mengandung nilai yang paling bergantung pada CAM Assist; perluas sisanya untuk memperinci alat.
| Geometri pemotongan utama | Dimensi pemotongan yang menentukan — diameter, kedalaman pemotongan, jumlah sisi, bentuk sudut/titik. Nilai yang paling penting. |
|---|---|
| Geometri non-pemotongan | Panjang dan diameter yang tidak memotong tetapi mempengaruhi jangkauan, kecocokan pemegang dan pengecekan tabrakan. |
| Geometri relief / batang | Jangkauan pemotongan yang dapat digunakan dan profil badan/leher/batang di bawah tepi pemotong. |
| Bahan alat | Substrat pemotong, pelapisan dan grade. |
| Geometri pemotongan tambahan | Detail pemotongan yang lebih halus (sudut helix/rake, pendingin, kode sambungan) yang memperinci hasil. |
| Detail opsional | Informasi produsen dan panjang sekunder — berguna untuk pelacakan, tidak diperlukan untuk dijalankan. |
Konvensi
- Bidang yang diperlukan diberi tanda bintang dan menunjukkan kesalahan sampai terisi. Alat yang memiliki kesalahan tidak dapat digunakan oleh CAM Assist.
- Nilai yang disarankan: jika ada bidang yang kosong, CAM Assist sering menunjukkan nilai yang disarankan di bawahnya — klik untuk menerapkan, kemudian sesuaikan jika alat nyata Anda berbeda.
-
Kode dalam tanda kurung (misalnya
DC,APMX) adalah kode data alat ISO 13399 standar, ditunjukkan agar nilai sesuai dengan katalog produsen dan paket CAM Anda. - Satuan mengikuti pengaturan sistem satuan Anda (mm atau inci); sudut dalam derajat.
Identitas & penggunaan
Empat bidang ini terletak di bagian atas tab untuk setiap jenis alat, sebelum bagian geometri.
| Nama | Nama yang jelas dan dapat dikenali untuk alat tersebut. Ini adalah cara munculnya di seluruh CAM Assist, dalam daftar alat dan di lembar pengaturan. |
|---|---|
| Deskripsi | Catatan teks bebas tentang alat tersebut. Opsional, untuk referensi Anda sendiri. |
| Jenis alat | Jenis alat ini. Ini menentukan bidang geometri mana yang ditampilkan dan bagaimana CAM Assist dapat menerapkan alat tersebut. Atur agar sesuai dengan alat fisik. |
| Penggunaan yang diizinkan | Operasi yang dapat dilakukan alat ini (misalnya pemotongan kasar, halus, pengeboran). CAM Assist hanya mempertimbangkan alat untuk penggunaan yang Anda pilih di sini. |
| Bahan stok yang diizinkan | Membatasi alat pada bahan stok yang sesuai. Biarkan terbuka untuk mengizinkan bahan apa pun, atau tetapkan ke bahan tertentu. |
