Setelah CAM Assist menghitung operasi untuk sebuah bagian, dimungkinkan untuk melakukan ubahsuaian sebelum mengirimnya ke paket CAM.
Mode editor strategi memungkinkan perubahan dilakukan pada strategi pemesinan yang awalnya dibuat oleh CAM Assist.

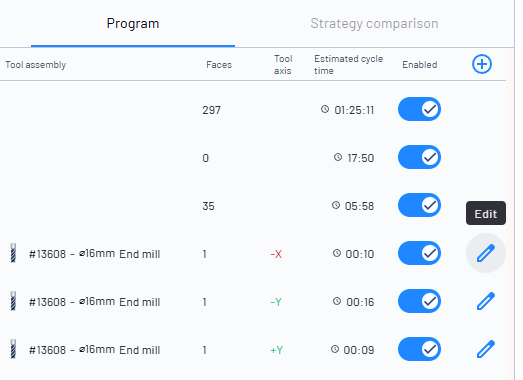

Ini dilakukan dari tab Program di tahap Analisis. Setiap operasi yang mendukung ubahsuaian akan menampilkan ikon Edit di sampingnya. Pilih tombol edit untuk memilih langkah pengeditan.
Ubahsuaian yang diberikan tergantung pada jenis operasi, dan opsi alternatif yang diberikan telah divalidasi sebelumnya sebagai mungkin oleh CAM Assist, berdasarkan masukan asli selama tahap Persiapan (misalnya, pustaka alat yang dipilih, mode pemesinan, dan arah pemesinan).
Mengedit Strategi

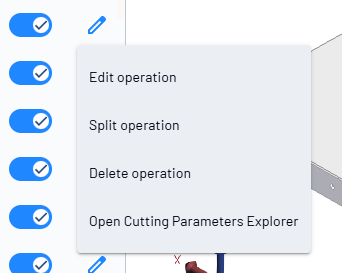

Untuk melakukan edit strategi, pilih opsi dari daftar drop-down yang tersedia (opsi ini akan bervariasi berdasarkan jenis jalur alat):

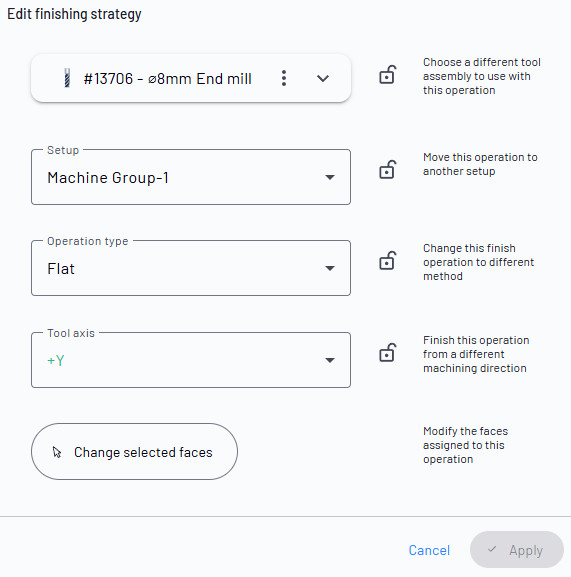

Edit operasi membuka panel dengan opsi pengeditan spesifik. Opsi ini akan bervariasi sesuai dengan operasi dan parameter yang tersedia.
Pilih Apply untuk menerapkan ubahsuaian. Ini akan memperbarui informasi operasi di daftar Program.
Pilih Cancel untuk membatalkan ubahsuaian.

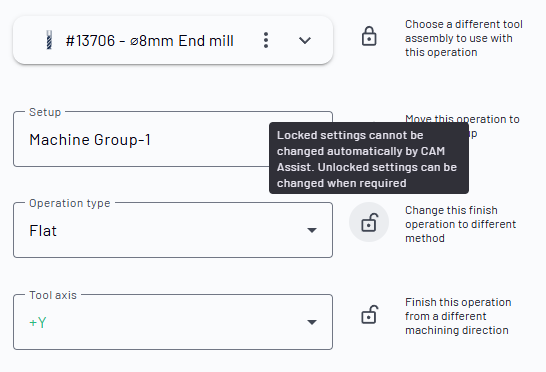

Beberapa jenis operasi memiliki beberapa opsi pengeditan yang tersedia yang saling berinteraksi. Saat Anda membuat pemilihan baru, Anda mungkin melihat opsi lain diperbarui secara otomatis, sehingga strategi keseluruhan tetap valid. Setelan yang telah Anda pilih untuk opsi baru akan terkunci, ditandai dengan ikon kunci, dan karena itu tidak dapat diubah secara otomatis. Anda juga dapat mengunci setelan secara manual dengan memilih ikon kunci untuk menghentikan pembaruan otomatis:
Ketika setelan terkunci ini akan menyaring daftar drop-down lainnya untuk menunjukkan hanya opsi yang kompatibel. Anda dapat membuka kunci setelan secara manual dengan memilih ikon kunci, yang mungkin mengungkapkan lebih banyak opsi.
Operasi yang diedit ditunjukkan dengan tombol edit yang memiliki lingkaran di sekitarnya. Perhatikan bahwa beberapa ubahsuaian dapat mempengaruhi lebih dari sekadar operasi yang dipilih. Setiap operasi yang terpengaruh akan menampilkan ikon edit yang dikelilingi oleh lingkaran.
Ubahsuaian juga dapat dibatalkan atau diulang, atau untuk kembali ke keadaan strategi asli, Undo All Edits dapat dipilih.
Ikuti tautan di bawah untuk informasi pengeditan strategi yang lebih spesifik:
Mengedit Strategi Facing
Mengedit Strategi Roughing
Mengedit Strategi Holemaking
Mengedit Strategi Flat Finishing
Mengedit Strategi Wall Finishing
Mengedit Strategi Freeform Finishing
Mengedit Strategi Chamfer
Mengedit Strategi Undercut
Mengedit Strategi Deburring
