Postoji vođena tura za svaki tip alata. Otvorite uređiv alat tog tipa i tura se automatski pokreće prvi put, ili je ponovno pokrenite bilo kada iz Learning Centre → Tool Management (“Detaljna {tool} svojstva”).
Odaberite svoj tip alata
Otvorite referencu za alat koji uređujete.
Kraj svrdla →
Opća svrha grubog i završnog rezanja.
Lice svrdla →
Indeksivno tijelo + umetak za lice.
Kuglasto svrdlo →
3D oblikovanje i filti.
Kuteći svrdlo →
Rupe sa stepenom i konturnim rezanjem.
T-profil svrdlo →
Prorezi i podrezi.
Twist svrdlo →
Okrogli otvori.
Rezni navoj →
Unutarnji navoji.
Spot svrdlo →
Lociranje i izrada stepenastih rupa.

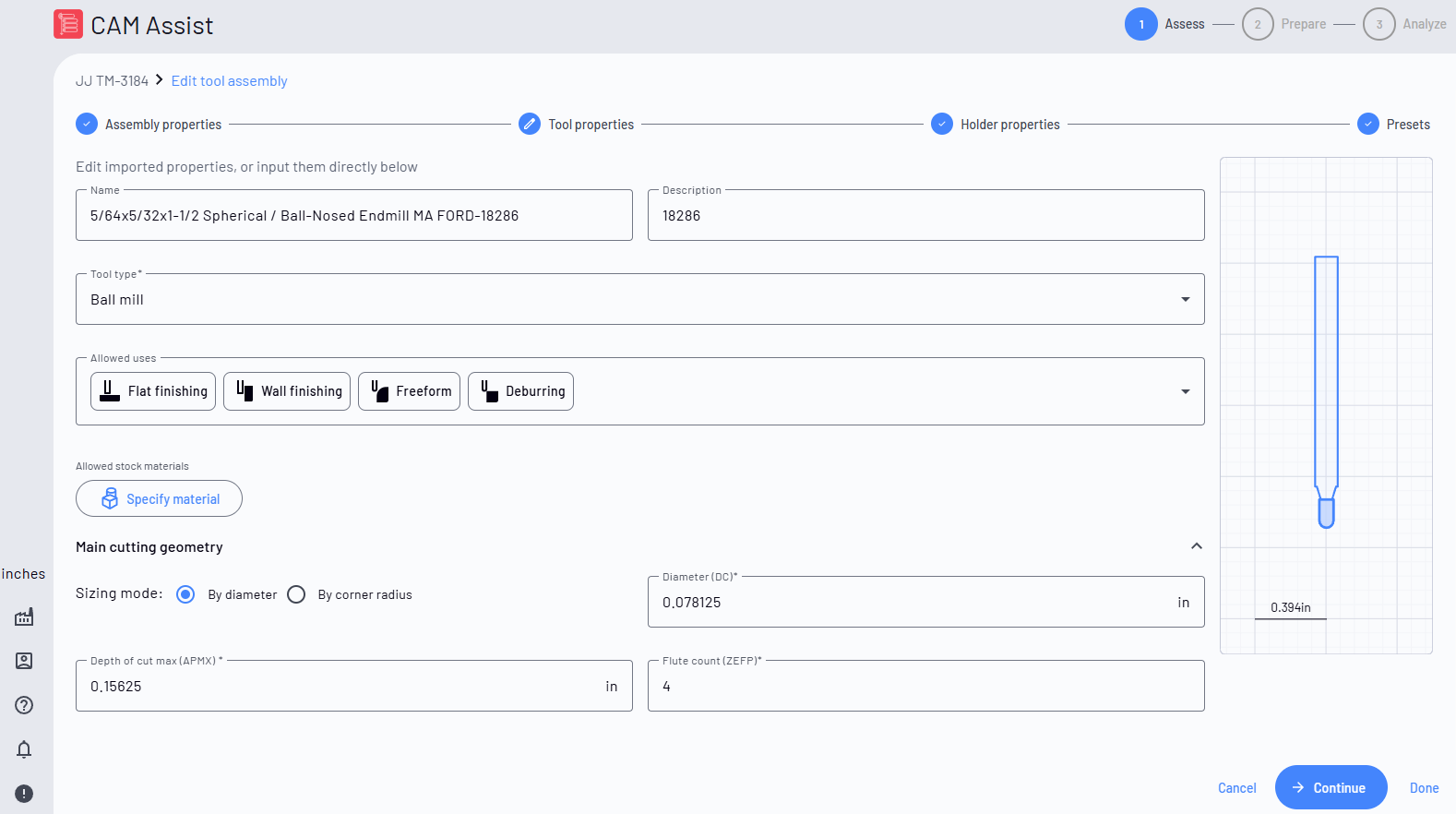

Kako je organizirana kartica Svojstva alata
Kartica je podijeljena na sklopive sekcije. Prva jedna ili dvije su otvorene prema zadanim postavkama jer sadrže vrijednosti na kojima CAM Assist najviše oslanja; proširite ostatak da biste precizirali alat.
| Glavna rezna geometrija | Definirajuće rezne dimenzije — promjer, dubina reza, broj oštrica, oblik kuta/vrha. Najvažnije vrijednosti. |
|---|---|
| Geometrija bez rezanja | Dužine i promjeri koji ne režu, ali utječu na dosege, prilagodbu držača i provjeru sudara. |
| Geometrija olakšanja / držača | Koristan rezni doseg i profil tijela/vrata/držača ispod reznih oštrica. |
| Materijali alata | Osnovni materijal rezača, premaz i razred. |
| Dodatna rezna geometrija | Finer rezni detalji (kutovi vijka/rezanja, hlađenje, kodovi spajanja) koji usavršavaju rezultat. |
| Opcionalni detalji | Informacije o proizvođaču i sekundarne dužine — korisne za praćenje, nisu obavezne za rad. |
Konvencije
- Obavezna polja označena su zvjezdicom i prikazuju grešku dok se ne popune. Alat s greškama ne može se koristiti od strane CAM Assist.
- Preporučene vrijednosti: kada je polje prazno, CAM Assist često prikazuje preporučenu vrijednost ispod — kliknite za primjenu, zatim prilagodite ako se vaš stvarni alat razlikuje.
-
Kodovi u zagradama (npr.
DC,APMX) su standardni ISO 13399 kodovi podataka alata, prikazani tako da se vrijednosti usklade s katalogom proizvođača i vašim CAM paketom. - Jedinice slijede postavku vašeg sustava jedinica (mm ili inča); kutovi su u stupnjevima.
Identitet & korištenje
Ova četiri polja nalaze se na vrhu kartice za svaki tip alata, prije sekcija geometrije.
| Ime | Jasno, prepoznatljivo ime za alat. Ovo je kako se prikazuje u cijelom CAM Assist, u popisima alata i na listama za postavljanje. |
|---|---|
| Opis | Bilješke u slobodnom tekstu o alatu. Opcionalno, za vašu vlastitu referencu. |
| Tip alata | Koja vrsta alata je ovo. Određuje koja se polja geometrije prikazuju i kako CAM Assist može primijeniti alat. Postavite ga da odgovara fizičkom alatu. |
| Dopuštene upotrebe | Operacije koje ovaj alat može izvesti (npr. grubiranje, završavanje, bušenje). CAM Assist razmatra alat samo za upotrebe koje ovdje odaberete. |
| Dopušteni materijali sirovina | Ograničava alat na sirovinske materijale kojima odgovara. Ostavite otvoreno za dozvolu bilo kojeg materijala, ili ga povežite na specifične. |
