Übersicht der Werkzeugparameter

💡

Es gibt eine geführte Tour für jeden Werkzeugtyp. Öffnen Sie ein bearbeitbares Werkzeug dieses Typs, und die Tour beginnt beim ersten Mal automatisch oder kann jederzeit über Learning Centre → Tool Management ("Detaillierte {tool} Eigenschaften") wiederholt werden.

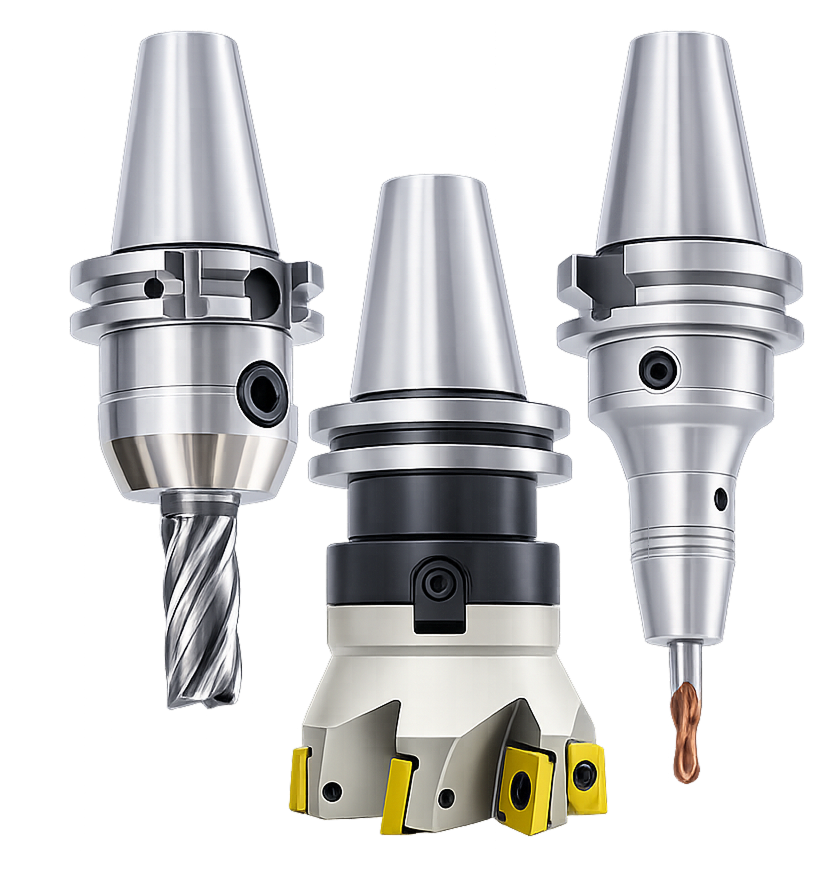

Wählen Sie Ihren Werkzeugtyp

Öffnen Sie die Referenz für das Werkzeug, das Sie bearbeiten.

Schruppfräse →

Allzweck-Zuschnitt & Finish.

Planschneider →

Indexierbarer Körper + Einlage für Planfräsen.

Kugelkopf-Fräse →

3D-Konturierung und Fasen.

Fasenfräse →

Eckenbrechen und Senken.

T-Nutenfräse →

Nut und Unterteilungen.

Spiralbohrer →

Runde Löcher.

Schneidgewindebohrer →

Innere Gewinde.

Zentrierbohrer →

Bohrungen zentrieren und fasen.

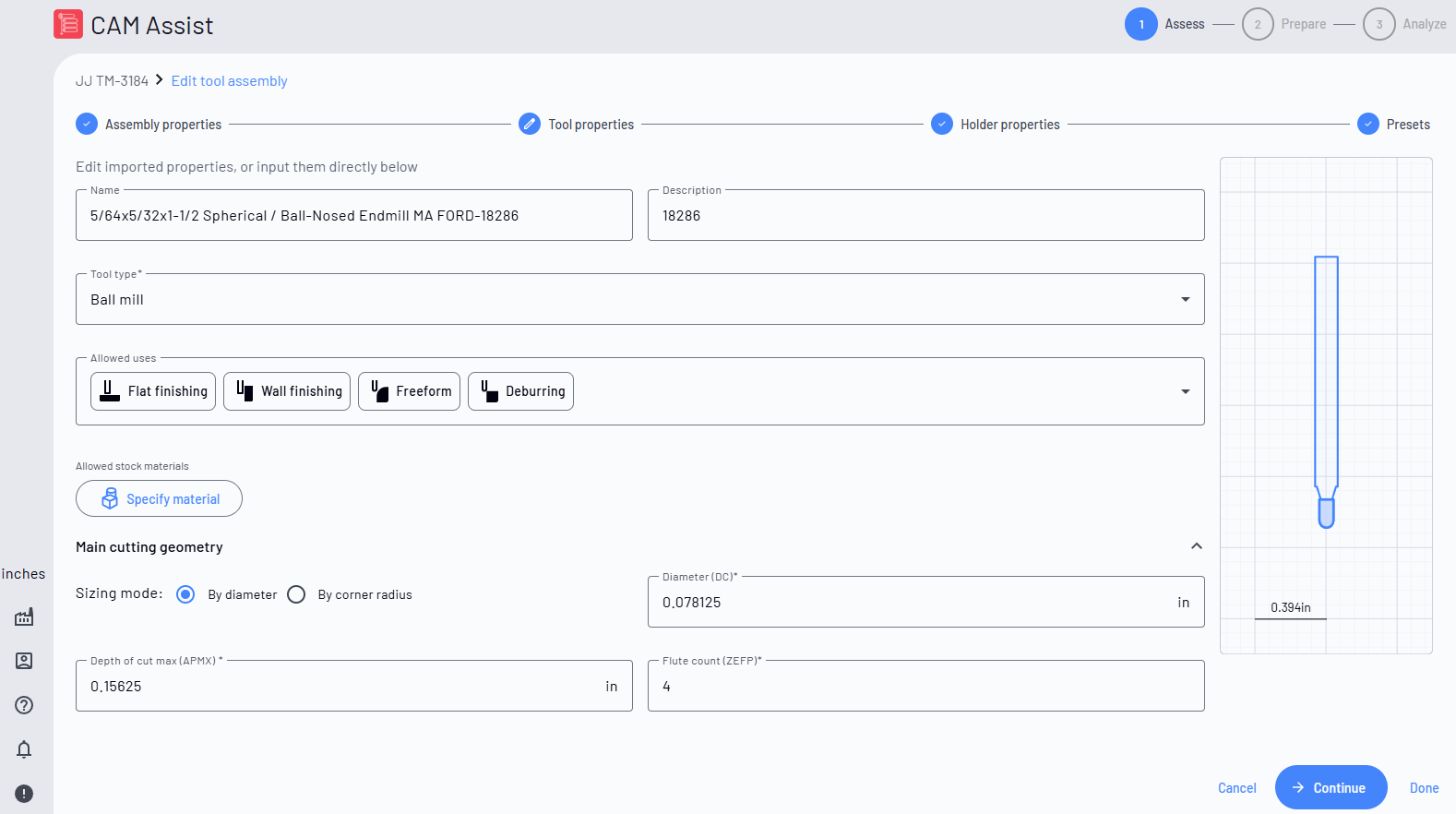

Wie der Reiter "Werkzeugeigenschaften" organisiert ist

Der Reiter ist in zusammenklappbare Abschnitte unterteilt. Die ersten ein oder zwei sind standardmäßig geöffnet, da sie die Werte enthalten, auf die CAM Assist am meisten angewiesen ist; erweitern Sie den Rest, um das Werkzeug zu verfeinern.

Hauptschnittgeometrie	Die definierenden Schnittmaße — Durchmesser, Schnitttiefe, Anzahl der Schneiden, Eck-/Punktform. Die wichtigsten Werte.
Nicht schneidende Geometrie	Längen und Durchmesser, die nicht schneiden, aber die Reichweite, Werkzeughalter-Anpassung und Kollisionsprüfung beeinflussen.
Freigabe-/Schaftgeometrie	Nutzbare Schnittreichweite und das Profil des Körpers/Halses/Schafts unterhalb der Schneidkanten.
Werkzeugmaterialien	Das Substrat, die Beschichtung und die Schneidstoffklasse des Werkzeugs.
Zusätzliche Schnittgeometrie	Feinere Schneiddetails (Helix-/Freiwinkel, Kühlung, Verbindungs-Codes), die das Ergebnis verfeinern.
Optionale Details	Herstellerinformationen und sekundäre Längen — nützlich für die Rückverfolgbarkeit, jedoch nicht erforderlich für den Betrieb.

Konventionen

• Erforderliche Felder sind mit einem Sternchen markiert und zeigen einen Fehler an, bis sie ausgefüllt sind. Ein Werkzeug mit Fehlern kann von CAM Assist nicht verwendet werden.
• Vorgeschlagene Werte: Wo ein Feld leer ist, zeigt CAM Assist oft einen vorgeschlagenen Wert darunter an — klicken Sie, um anzuwenden, und passen Sie an, wenn Ihr tatsächliches Werkzeug davon abweicht.
• Codes in Klammern (z.B. DC, APMX) sind die standardisierten ISO 13399-Werkzeugdatencodes, die angezeigt werden, damit die Werte mit den Herstellerkatalogen und Ihrem CAM-Paket übereinstimmen.
• Einheiten richten sich nach Ihrer Einheiteneinstellung (mm oder Zoll); Winkel werden in Grad angegeben.

Identität & Verwendung

Diese vier Felder befinden sich oben im Reiter für jeden Werkzeugtyp, vor den Geometrieabschnitten.

Name	Ein klarer, wiedererkennbarer Name für das Werkzeug. So erscheint es in CAM Assist, in Werkzeuglisten und auf Einrichtungsblättern.
Beschreibung	Notizen in freiem Text zum Werkzeug. Optional, für Ihren eigenen Referenz.
Werkzeugtyp	Um was für ein Werkzeug es sich handelt. Es bestimmt, welche Geometriefelder angezeigt werden und wie CAM Assist das Werkzeug anwenden kann. Setzen Sie es so, dass es mit dem physischen Werkzeug übereinstimmt.
Erlaubte Anwendungen	Die Operationen, die dieses Werkzeug ausführen kann (z.B. Schruppen, Fasen, Bohren). CAM Assist berücksichtigt das Werkzeug nur für die Anwendungen, die Sie hier auswählen.
Erlaubte Rohmaterialien	Beschränkt das Werkzeug auf die Rohmaterialien, für die es geeignet ist. Offen lassen, um jedes Material zuzulassen, oder auf spezifische Materialien festlegen.
