Nachdem CAM Assist die Vorgänge für ein Werkstück berechnet hat, ist es möglich, Änderungen daran vorzunehmen, bevor sie an das CAM-Paket gesendet werden.
Der Strategieditor-Modus erlaubt Änderungen an der von CAM Assist ursprünglich erstellten Fertigungsstrategie.

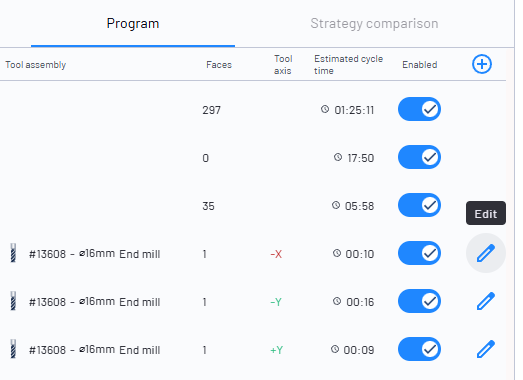

Dies geschieht über die Programm -Registerkarte im Analysieren -Schritt. Jede Operation, die Änderungen unterstützt, zeigt das Bearbeiten-Symbol daneben an. Wählen Sie die Schaltfläche "Bearbeiten", um einen Bearbeitungsschritt auszuwählen.
Die bereitgestellten Änderungen hängen vom Operationstyp ab, und die angebotenen Alternativen werden von CAM Assist basierend auf den ursprünglichen Eingaben während der Vorbereitung -Phase (z. B. ausgewählte Werkzeugbibliotheken, Bearbeitungsmodus und Bearrichtungsrichtungen) vorvalidiert.
Strategien bearbeiten

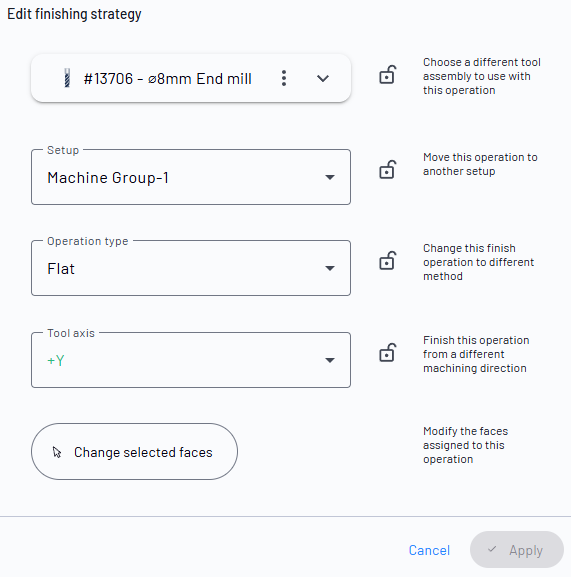

Um eine Strategie zu bearbeiten, wählen Sie Optionen aus den verfügbaren Dropdown-Listen (diese Optionen variieren je nach Werkzeugwegtyp):
Operation bearbeiten öffnet ein Panel mit spezifischen Bearbeitungsoptionen. Diese Optionen variieren je nach Operation und verfügbaren Parametern.
Wählen Sie Übernehmen , um die Änderung zu übernehmen. Dadurch werden die Informationen der Operation in der Programmliste aktualisiert.
Wählen Sie Abbrechen, um die Änderung abzubrechen.
Einige Operationstypen haben mehrere Bearbeitungsoptionen, die miteinander interagieren. Wenn Sie neue Auswahlmöglichkeiten treffen, können andere automatisch aktualisiert werden, sodass die Gesamtlösung immer gültig bleibt. Alle Einstellungen, für die Sie eine neue Option ausgewählt haben, werden gesperrt, angezeigt durch das Schloss-Symbol, und können daher nicht automatisch geändert werden. Sie können auch eine Einstellung manuell sperren, indem Sie das Schloss-Symbol auswählen, um die automatische Aktualisierung zu stoppen:
Wenn Einstellungen gesperrt werden, werden die anderen Dropdown-Listen gefiltert, um nur kompatible Optionen anzuzeigen. Sie können eine Einstellung manuell entsperren, indem Sie das Schloss-Symbol auswählen, wodurch möglicherweise weitere Optionen sichtbar werden.
Bearbeitete Operationen werden durch die Bearbeiten-Schaltfläche mit einem Kreis darum dargestellt. Beachten Sie, dass einige Änderungen mehr als nur die ausgewählte Operation betreffen können. Jede betroffene Operation wird das Bearbeiten-Symbol umgeben von einem Kreis aufweisen.
Änderungen können auch rückgängig gemacht oder wiederholt werden, oder um zum ursprünglichen Zustand der Strategie zurückzukehren, kann Alle Änderungen rückgängig machen ausgewählt werden.
Folgen Sie den Links unten für spezifischere Informationen zum Bearbeiten von Strategien:
Bearbeiten der Frässtrategie
Bearbeiten der Grobbearbeitungsstrategie
Bearbeiten der Lochbohrstrategie
Bearbeiten der Flachbearbeitungsstrategie
Bearbeiten der Wandbearbeitungsstrategie
Bearbeiten der Freiformbearbeitungsstrategie
Bearbeiten der Fasenstrategie
Bearbeiten der Unterbrechungsstrategie
Bearbeiten der Entgratungsstrategie
