Poté, co CAM Assist vypočítá operace pro část, je možné provést úpravy před odesláním do CAM balíčku.
Režim editoru strategie umožňuje provádět změny ve strategiích obrábění, které původně vytvořil CAM Assist.

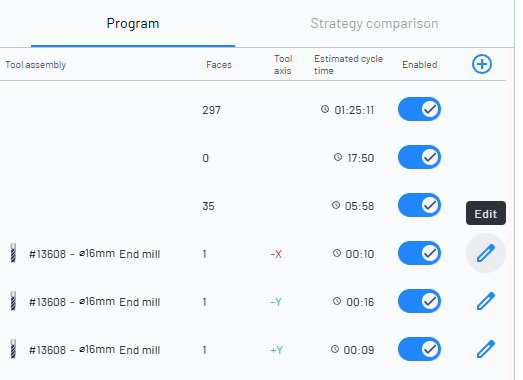

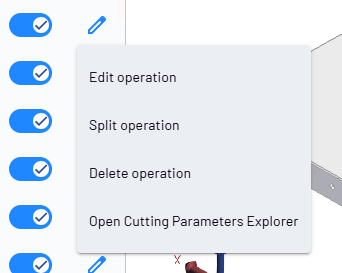

Toto se provádí na kartě Program ve fázi Analyzovat . Jakákoli operace, která podporuje úpravy, zobrazí ikonu Edit vedle ní. Vyberte tlačítko pro úpravu a zvolte krok úpravy.
Poskytované úpravy závisí na typu operace a alternativní možnosti, které jsou uvedeny, byly předem ověřeny jako možné podle CAM Assist na základě původních vstupů během fáze Připravit (např. vybrané knihovny nástrojů, režim obrábění a směry obrábění).
Úpravy strategií
Aby bylo možné provést úpravu strategie, vyberte možnosti z dostupných rozbalovacích seznamů (tyto možnosti se liší podle typu trajektorie nástroje):

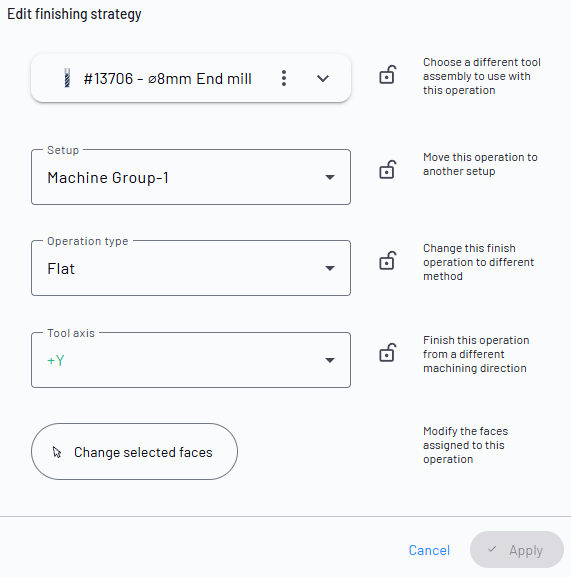

Úprava operace otevře panel se specifickými možnostmi úpravy. Tyto možnosti se liší podle operace a dostupných parametrů.
Vyberte Použít k potvrzení úpravy. Tím se aktualizují informace o operaci v seznamu Program.
Vyberte Zrušit pro opuštění úpravy.

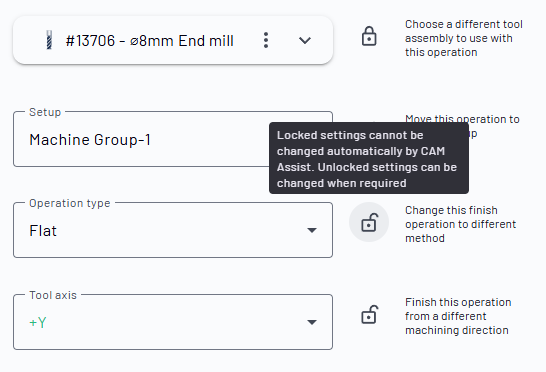

Některé typy operací mají k dispozici více možností úpravy, které na sebe vzájemně působí. Při provádění nových výběrů můžete vidět, jak se další možnosti automaticky aktualizují, aby celková strategie zůstala stále platná. Jakékoli nastavení, pro které jste vybrali novou možnost, se uzamkne, což je indikováno ikonou zámku, a proto nemůže být automaticky změněno. Můžete také ručně uzamknout nastavení tím, že vyberete ikonu zámku, aby se zastavilo jeho automatické aktualizování:
Jakmile se nastavení uzamkne, bude to filtrovat ostatní rozbalovací seznamy, aby se zobrazily pouze kompatibilní možnosti. Můžete ručně odemknout nastavení výběrem ikony zámku, což může odhalit více možností.
Upravené operace jsou reprezentovány tlačítkem pro úpravu, které má kolem sebe kruh. Všimněte si, že některé úpravy mohou ovlivnit více než jen zvolenou operaci. Každá ovlivněná operace bude mít ikonu úpravy obklopenou kruhem.
Úpravy mohou být také vráceny zpět nebo znovu provedeny, nebo pro návrat k původnímu stavu strategie lze zvolit Vrátit všechny úpravy.
