CAM Assist'teki Analiz aşamasında, bitirme işlemi eklemek mümkündür.
Bir işlem eklemek, Strateji Düzenleme nedeniyle Hariç Tutulan yüzeyleriniz varsa veya alternatif işleme stratejilerine ihtiyaç duyuluyorsa faydalıdır.
Not - Tamamlanmış bir Programa işlem eklemek, genel çıktının kararlılığı için bazı riskler taşır. Düzenlemeler belirli eşiklerin üzerine çıktığında yeniden üretim gerekebilir.

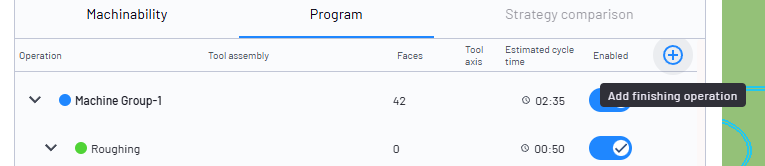

Bir bitirme işlemi eklemek için Add finishing operation butonuna tıklayın.

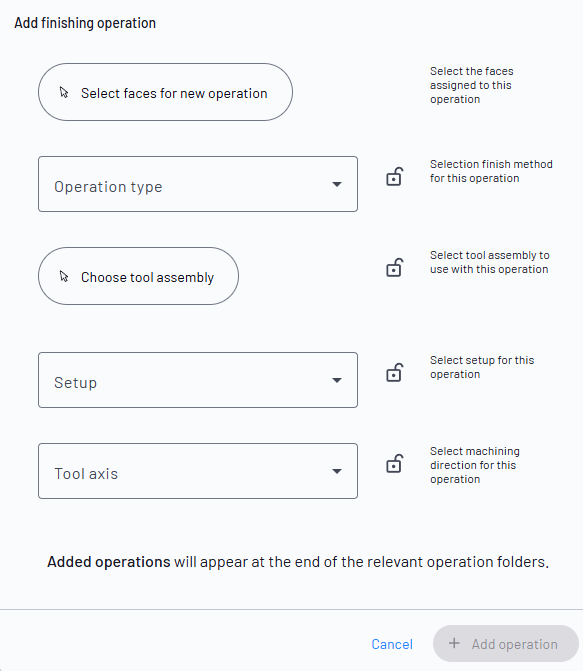

Seçtikten sonra, Bitirme işlemi ekleme paneli görüntülenir:
Bir işlem eklemek için paneldeki bilgileri doldurun.
- İşlem için yüzleri seçin - Select faces for new operation butonuna tıklayın,
-

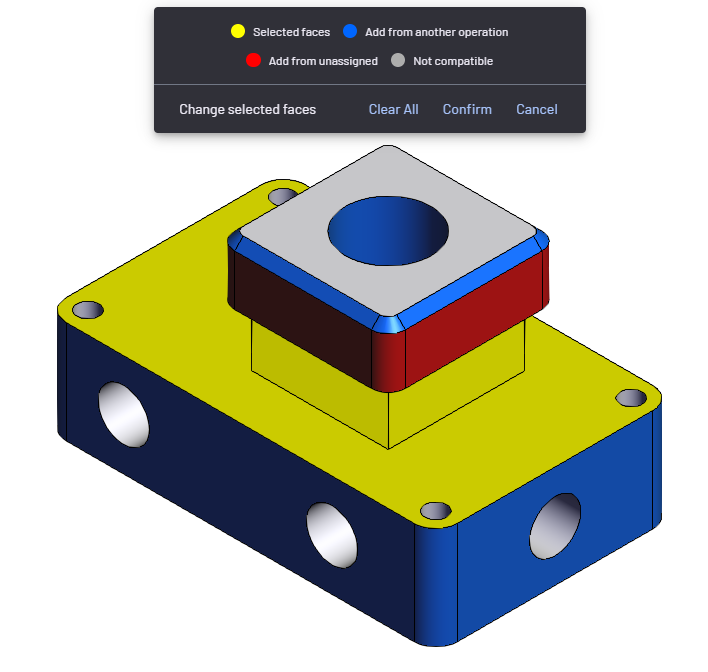

Parçanın yüzlerini seçin - 3D görünümde, eklemek veya çıkarmak için yüzleri seçin. Bazı seçimler mevcut olmayacaktır. Seçimlerinizi kolaylaştırmak için renk kodlu yüzleri kullanın.
- Sarı - Seçilen yüzler - Şu anda seçilen yüzler
- Mavi - Başka bir işlemden ekle - Şu anda başka bir işlemde bulunan ancak mevcut işlem için geçerli yüzler (bu yüzleri seçmek, yüzü mevcut işleme taşıyacaktır)
- Kırmızı - Atanmamıştan ekle - Henüz herhangi bir işleme atanmış yüzler
- Gri - Uyumlu değil - Bu yüzler mevcut işlem için geçerli değildir
- Yüz seçimlerini bitirmek için Confirm butonuna tıklayın. (Seçim işlemini iptal etmek için Cancel'ı seçin.)
- Yüz seçimleri CAM Assist tarafından doğrulanacaktır. Başarılı olursa, bir sonraki adıma geçebilirsiniz. Başarısız olursa, bu mesaj görünecek ve yeniden seçim yapmanız gerekecektir (Adım 2'ye dönün.)
- İşlem türünü İşlem türü açılır menüsünden seçin:
- Takım bileşimini onaylayın veya değiştirin - CAM Assist, önceki seçimlere göre uygun bir takım bileşeni seçecektir. Seçilen takımı kullanın veya takım bileşimini değiştirin.
- Kurulumu onaylayın veya değiştirin
- Takım eksenini onaylayın veya değiştirin
- İşlemi eklemek için +Add Operation seçin. Eklemiş olduğunuz işlems, ilgili işlem klasörlerinin sonunda görünecektir.
