Redigering av borrstrategi

I Analys-fasen av CAM Assist kan håltagningsoperationer redigeras. Detta kan vara användbart av olika anledningar, inklusive:

• Ändra verktyget som är kopplat till en operation
• Ändra inställningen som en operation körs i
• Ändra den använda operationen (till exempel från en borroperation till en spiralborrareoperation)



Redigera Håltagningsoperationer

För att redigera en Håltagningsoperation i Program-vyn, välj knappen Redigera på höger sida av operationsraden.

I rullgardinsmenyn, välj Redigera operation



Panelen Redigera håltagningsstrategi kommer att öppnas.

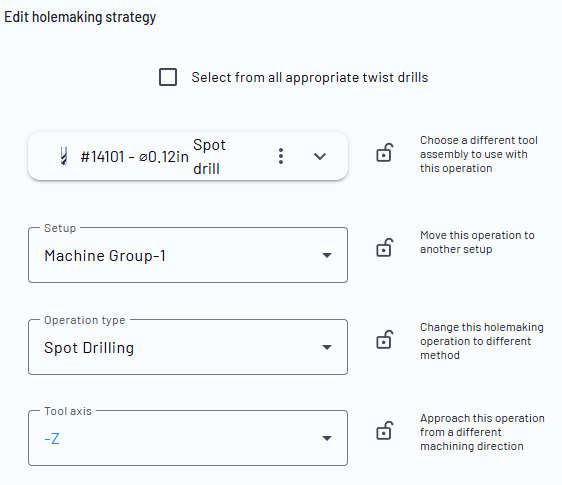

Redigeringsalternativ för håltagningsoperationer

Inom Redigera avslutningsstrategi-panelen finns följande kontroller:

1. Redigera Verktygskombination som används för operationen
   1. Ändra Verktygskombination som används för operationen
   2. Redigera Verktygskombinationen som används för operationen
2. Ändra Inställning för operationen
3. Ändra Operationstyp
4. Ändra Verktygsaxeln för operationen

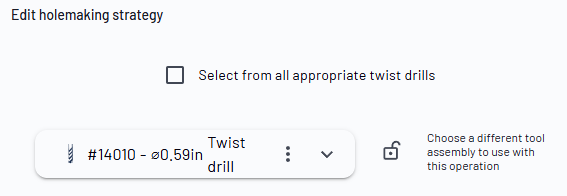

Observera - när verktyg väljs är endast de verktyg som är giltiga för operationen tillgängliga, med undantag för twist-borrar, om användaren väljer det i Redigera håltagningsstrategi-panelen.

Detta val möjliggör val av borrdiametrar som är mindre eller större än den upptäckta hålets 3D-geometri. Detta kan vara fallet om 3D-geometrin inte återspeglar design specifikationer.

När redigeringen är klar, välj knappen Tillämpa för att tillämpa ändringar. Välj Avbryt för att överge redigeringarna och återgå till programoperationens lista. Välj låsikonen för att låsa upp fältet.
