Redigering av Undercut-strategi

Under Analysera-fasen av CAM Assist kan underklippning operationer redigeras. Detta kan vara användbart av olika anledningar, inklusive:

• Ändra verktyget som tilldelats en operation
• Ändra uppställningen som en operation körs i
• Ändra den använda operationen
• Ändra de ytor som tilldelas en operation



Redigera underklippning operationer

För att redigera en underklippning operation i Program-vyn, välj Edit-knappen på den högra sidan av operationsraden.

I rullgardinsmenyn, välj Edit operation

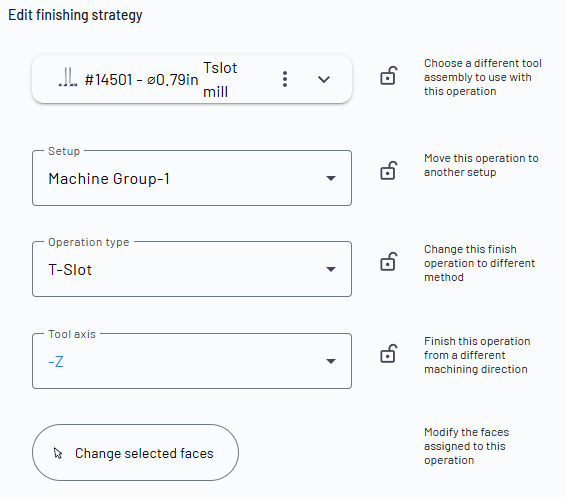

Panneln Edit finishing strategy kommer att öppnas.

Redigeringsobjekt för avslutningsoperation

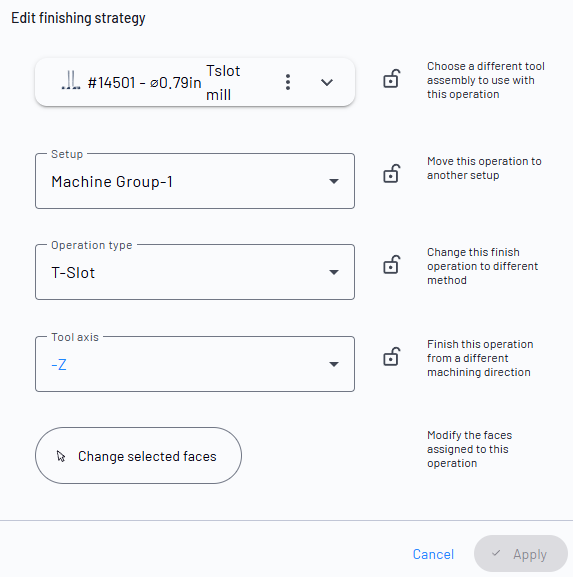

Inom Edit finishing strategy-panelen finns följande kontroller:

1. Redigera Verktygsmontering som används för operationen
   1. Ändra verktygsmontering som används för operationen
   2. Redigera verktygsmontering som används för operationen
2. Ändra Uppställning för operationen
3. Ändra operationstyp
4. Ändra Verktygsaxel för operationen
5. Ändra de valda ytorna för en operation

Efter att redigeringen är klar, välj Apply-knappen för att tillämpa ändringarna. Välj Cancel för att avbryta redigeringar och återgå till programoperationens lista. Välj låsikonen för att låsa upp fältet.
