I Anaylze fasen av CAM Assist kan friformsfinishoperationer redigeras. Detta kan vara användbart av olika skäl, inklusive:
- Ändra verktyget som tilldelats en operation
- Ändra uppställningen som en operation körs i
- Ändra operationstypen som används (till exempel från en golvoperation till en friformsoperation)
- Ändra de ytor som är tilldelade en operation
Redigera friformsfinishoperationer
För att redigera en Friformsfinish operation i Program vyn, välj knappen Edit till höger om operationsraden.
I rullgardinsmenyn, välj Edit operation

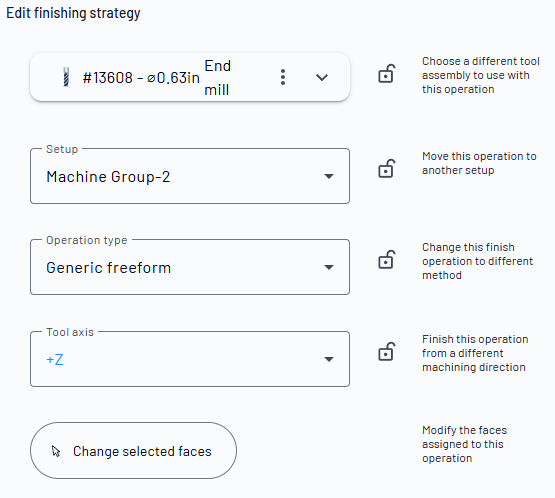

PANELEN för Edit finishing strategy öppnas.
Redigeringsobjekt för finishingoperation
Inom Edit finishing strategy panelen finns följande kontroller:
-
Redigera Verktygsassembly som används för operationen
- Ändra Verktygsassembly som används för operationen
- Redigera Verktygsassembly som används för operationen
- Ändra Uppställning för operationen
- Ändra operationstyp
- Ändra Verktygsaxeln för operationen
- Ändra de valda ytorna för en operation

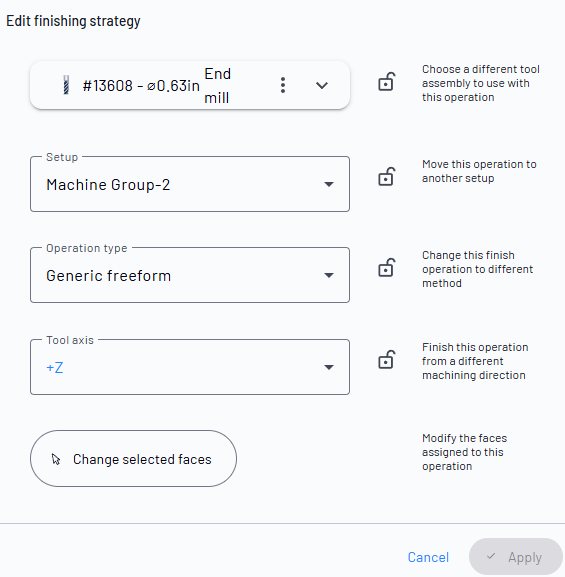

Efter redigeringen är klar, välj Apply knappen för att tillämpa ändringar. Välj Cancel för att avbryta redigeringen och återgå till operationslistan. Välj låsikonen för att låsa upp fältet.
