Förberedelsestadiet Prepare sätter parametrar för en CAM Assist-körning. Det inkluderar kontroller för vilka inställningar som används; vilka operationstyper som krävs; och de avancerade parametrarna för varje operation.
Innehåll
Förbered panel - Grundläggande läge
Förbered panel - Avancerat läge
Innan du kör CAM Assist, använder du Prepare för att ge detaljer för strategigenereringsbegäran. Detta inkluderar att definiera maskin och läge som ska användas, material, verktygsbibliotek och annan kontextuell information. Dessutom möjliggör Förberedelsefaserna fin kontroll över vilka operationstyper som ska ges ut och vilka inställningar som ska beaktas.
För användare av CAM Assist v1 är Förberedelsestadiet analogt med CAM Assist-dialogrutan som används för att kontrollera en CAM Assist-körning.
Arbetsflöde
Förberedelsestadiet laddas efter den framgångsrika avslutningen av Utvärderingsstadiet, och uppdaterar skärmen för att ge kontroller som du kan använda för att bestämma CAM Assist-körningen. I sessionmaskiner parsas och visas material och verktygsbibliotek.
Framsteg genom programgenerering och Analysstadiet uppnås genom att trycka på knappen Kör CAM Assist, som aktiveras när giltiga val för maskin, material och verktygsbibliotek har gjorts.
Layout
Förberedelse skärmen speglar den från Utvärderingsstadiet med en kontextuell panel till vänster på skärmen och en stor visualisering av scenariot till höger. En ytterligare menyrad visas högst upp på skärmen för att visa det valda bearbetningsläget; maskin; material och verktygsbibliotek.
Förberedelsepanelen listar de inställningar som tillhandahålls till CAM Assist; ger kontroll över vilka inställningar som används; och inkluderar en avancerad vy-växlar för att visa detaljerade kontroller över CAM Assist-körningen.
Förbered panel
Grundläggande läge

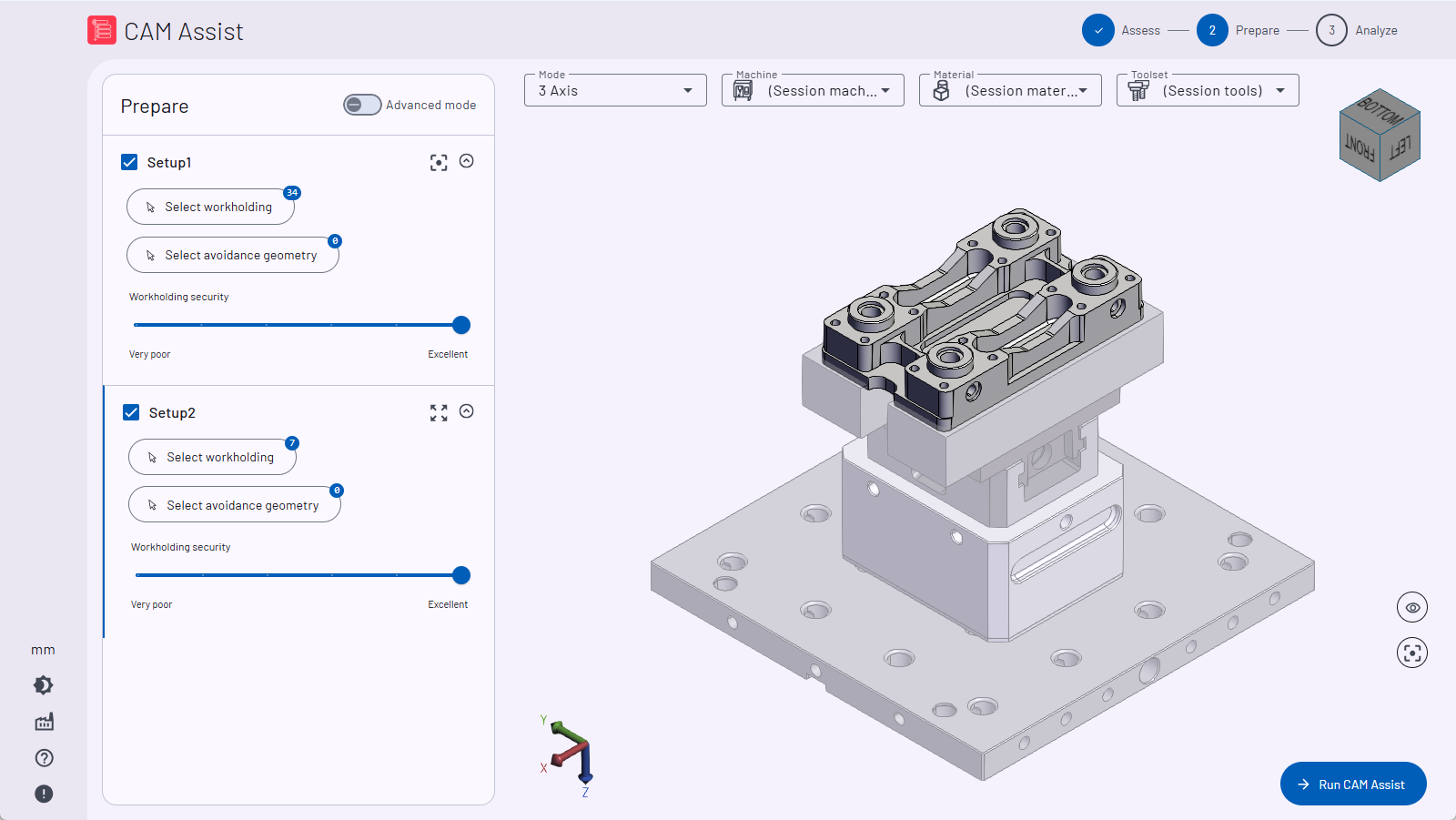

I Grundläggande läge (när den avancerade växeln är avstängd) visar Förberedelsepanelen varje inställning som tillhandahålls till CAM Assist från CAM-paketet. Konsultera denna sida för hur inställningar relaterar till varje stödd CAM-paket.
Grundläggande läge ger de väsentliga minimala kontrollerna för att ställa in CAM Assist-körningen.
Varje inställningspanel inkluderar kontroller för:
- Inkludera eller utesluta inställning från CAM Assist-körningen
- Visualisera inställningsorientering och kroppar
- Expandera eller kollapsa inställningspanelen
- Välj arbetsklämmor, nuvarande antal visade kroppar
- Välj avvisningsgeometrikroppar
- Definiera säkerhet för arbetsklämmor
Inkludera eller utesluta inställning från CAM Assist-körningen
Markera kryssrutan till höger om inställningens namn för att inkludera inställningen i CAM Assist-körningen.
| Inkludera inställning i CAM Assist-körningen | |
| Utesluta inställning från CAM Assist-körningen |
Till exempel, du kan ha skapat inställningar för flertrinsoperationer i ditt CAM-paket. Att avmarkera de som inte gäller för den aktuella etappen görs här.
Välj arbetsklämmor
CAM Assist använder arbetsklämmor när programmet genereras. Verktyg får inte komma inom en fördefinierad tolerans till en arbetsklämma.
Om fästen/arbetsklämmor har definierats i CAM-paketet, kommer CAM Assist att föra dessa relationer vidare.

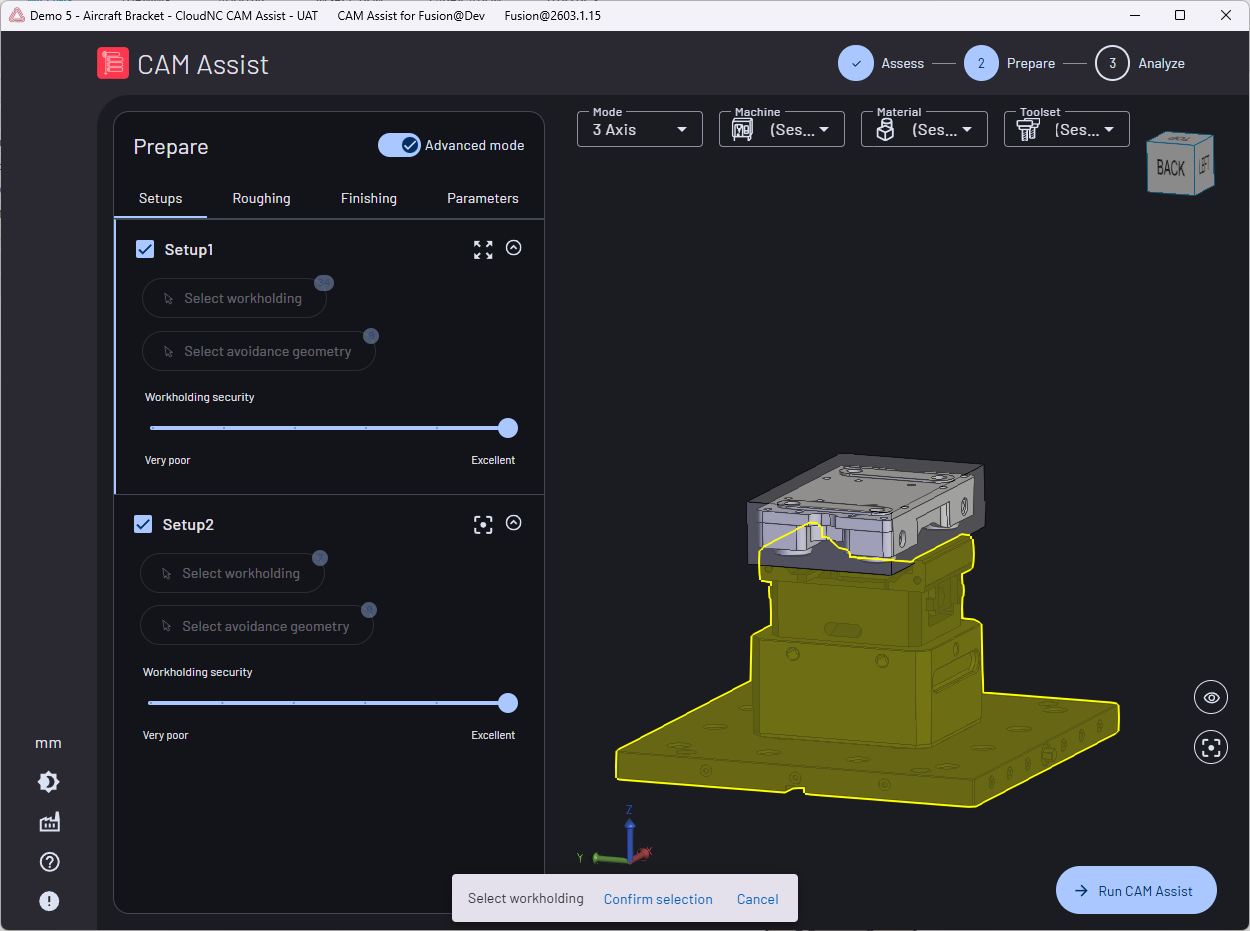

Om ändringar av arbetsklämmorna behövs, klicka på knappen Välj arbetsklämmor för att förfina de kroppar som identifierats som arbetsklämmor för den aktuella inställningen. När du klickar på visas alla kroppar genomskinliga och valda arbetsklämmor i inställningen färgas gula.
Att klicka på någon kropp i scenen definierar den (eller rensar den) som en arbetsklämma för den aktuella inställningen.
OBS! - Att välja arbetsklämmor kommer att ändra den aktiva vyn för att visa kroppar från alla inställningar. Använd inställningsvisa kontroller för att förfina vyn vid behov.
I bekräftelsepanelen längst ner på sidan, klicka på Bekräfta val för att spara de för närvarande färgade kropparna som arbetsklämmor för den aktuella inställningen, eller klicka på Avbryt för att avfärda eventuella ändringar som gjorts. Antalet som visas bredvid knappen uppdateras med det nya antalet valda kroppar.
- Denna funktionalitet påverkar endast den aktuella inställningen
- Samma kropp kan definieras som arbetsklämma i flera inställningar
Välj avvisningsgeometrikroppar
CAM Assist använder avvisningsgeometrikroppar för att begränsa verktygsbanor inom programmet. Specifika verktygsbanetyper, såsom håltagning, är tillåtna att bryta en avvisningsgeometri.

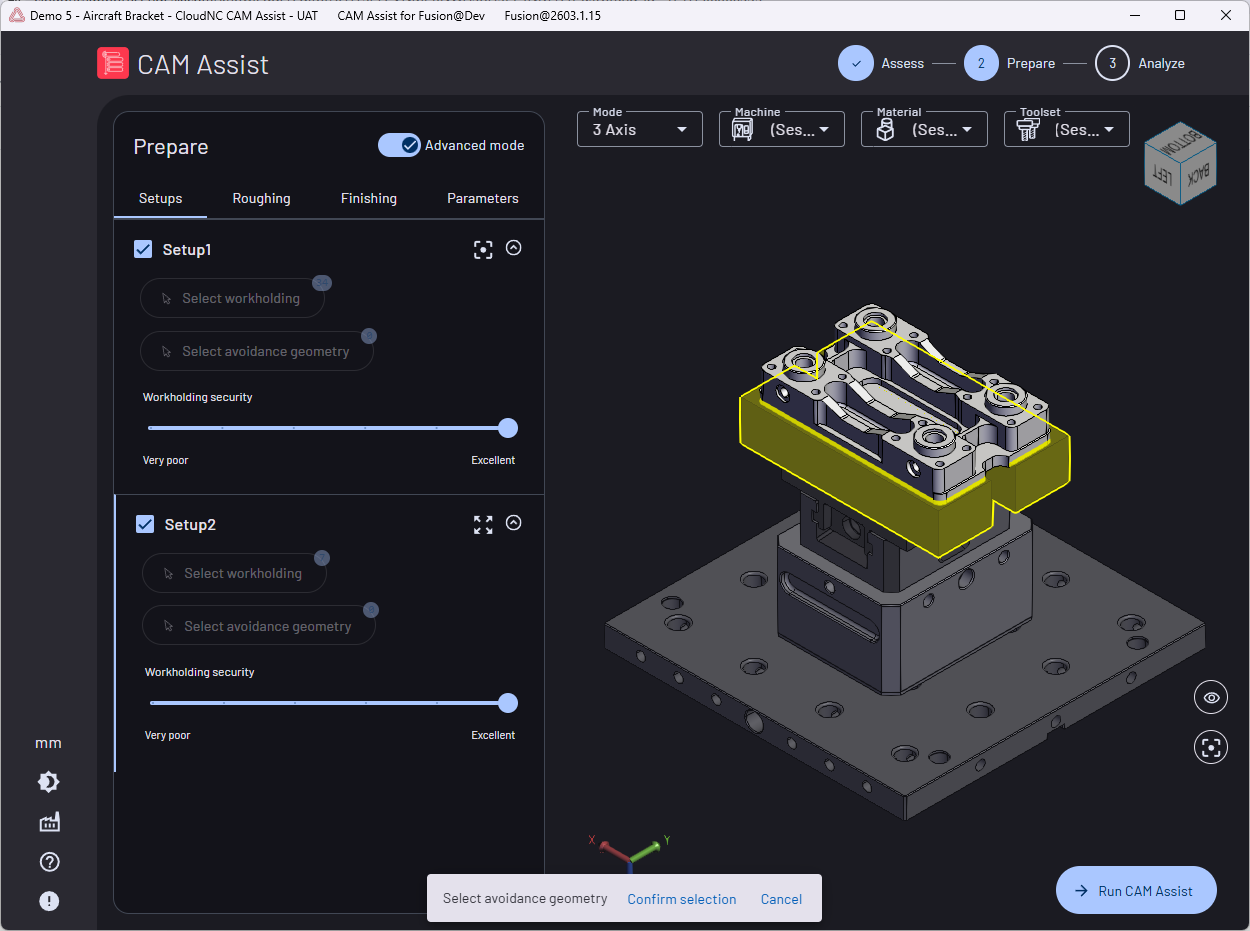

Klicka på knappen Välj avvisningsgeometri för att förfina de kroppar som identifierats som avvisningsgeometri för den aktuella inställningen. När du klickar på visas alla kroppar genomskinliga och valda avvisningsgeometrikroppar i inställningen färgas gula.
OBS! - Att välja avvisningsgeometri kommer att ändra den aktiva vyn för att visa kroppar från alla inställningar. Använd inställningsvisa kontroller för att förfina vyn vid behov.
Att klicka på någon kropp i scenen kommer att definiera den (eller rensa den) som en avvisningsgeometrikropp för den aktuella inställningen.
Klicka på Bekräfta val för att spara de för närvarande färgade kropparna som avvisningsgeometri för den aktuella inställningen, eller klicka på Avbryt för att avfärda eventuella ändringar som gjorts. Antalet som visas bredvid knappen uppdateras med det nya antalet valda kroppar.
- Denna funktionalitet påverkar endast den aktuella inställningen
- Samma kropp kan definieras som avvisningsgeometri i flera inställningar
- Samma kropp kan definieras både som arbetsklämma och avvisningsgeometri i flera inställningar
Definiera säkerhet för arbetsklämmor
Arbetsklämmasäkerheten påverkar de AI-skärparametrar rekommendationer som görs för inställningen. Minskning av säkerhetsnivån begränsar de maximalt tillåtna skärkrafterna som förutsägs. Kontrollens omfång är mellan 50N (Mycket dålig) och 3 000N (Utmärkt).
Använd den graduerade reglaget för att ställa in arbetsklämmasäkerheten för varje inställning. Till exempel, för ett program med två operationer i ett spännband kan arbetsklämmasäkerheten ställas helt till höger (3 000N), men för den andra operationen kan det ställas lägre (1 000N) för att ta hänsyn till ett något nedsatt grepp av delen i spännbandet.
Avancerat läge
Om mer definition krävs för att förbereda filen, slå på den avancerade läge-växeln.
När den är aktiv visas följande flikar högst upp på Förberedelsepanelen:
- Inställning - Lista över inställningar som passerats till CAM Assist (denna vy är vad som visas i Grundläggande läge)
- Råbearbetning - Detaljerade råbearbetningsalternativ
- Efterbehandling - Detaljerade efterbearbetningsalternativ
- Parametrar - Kontroll över vilka verktygsbanetyper som returneras
Råbearbetningsalternativ
|
Efterbehandlingsalternativ
|
