Etapa Pregătire stabilește parametrii pentru o rulare a CAM Assist. Aceasta include controale pentru setările care sunt utilizate; ce tipuri de operațiuni sunt necesare; și parametrii avansați pentru fiecare operațiune.
Conținut
Panoul de Preparare - Mod de bază
Panoul de Preparare - Mod avansat
Înainte de a rula CAM Assist, utilizați Pregătire pentru a oferi detalii pentru cererea de generare a strategiei. Aceasta include definirea mașinii și modului care trebuie utilizate, materialele, bibliotecile de unelte și alte informații contextuale. În plus, faza de Pregătire permite controlul fin asupra tipurilor de operațiuni care sunt generate și asupra setărilor care ar trebui considerate.
Pentru utilizatorii CAM Assist v1, etapa Pregătire este analogă cu caseta de dialog CAM Assist utilizată pentru a controla o rulare CAM Assist.
Flux de lucru
Etapa Pregătire se încarcă după încheierea cu succes a etapei Evaluare și actualizează ecranul pentru a oferi controalele pe care le puteți folosi pentru a determina rularea CAM Assist. În mașinile de sesiune, materialele și bibliotecile de unelte sunt analizate și afișate.
Progresul până la generarea programului și etapa de Analiză se realizează prin apăsarea butonului Rulați CAM Assist, activat odată ce s-au făcut selecții valide pentru mașină, material și bibliotecile de unelte.
Aspect
Ecranul de Pregătire reflectă cel al etapei Evaluare, cu un panou contextual în partea stângă a ecranului și o vizualizare mare a scenariului în dreapta. O bară de meniu suplimentară este afișată în partea de sus a ecranului pentru a arăta modul de prelucrare selectat; mașina; materialele și bibliotecile de unelte.
Panoul de Pregătire listează setările furnizate CAM Assist; oferă control asupra setărilor care sunt utilizate; și include un comutator Vizualizare avansată pentru a afișa controale detaliate asupra rulării CAM Assist.
Panoul de Pregătire
Mod de bază
În modul de bază (când comutatorul Avansat este oprit), panoul de Pregătire arată fiecare setare furnizată CAM Assist din pachetul CAM. Consultați această pagină pentru modul în care setările se raportează la fiecare pachet CAM acceptat.
Modul de bază oferă controalele esențiale minime pentru a configura rularea CAM Assist.
Fiecare panou de setare include controale pentru:
- Include sau exclude setarea din rularea CAM Assist
- Vizualizați orientarea și corpurile setării
- Extindeți sau restrângeți panoul de setare
- Selectați corpurile de fixare, numărul curent de corpuri afișate
- Selectați corpurile pentru geometria de evitare
- Definiți securitatea fixării
Includeți sau excludeți setarea din rularea CAM Assist
Selectați caseta de selectare din dreapta numelui setării pentru a include setarea în rularea CAM Assist.
| Includeți setarea în rularea CAM Assist | |
| Excludeți setarea din rularea CAM Assist |
De exemplu, este posibil să fi creat setări pentru operațiuni în mai multe etape în pachetul dumneavoastră CAM. Debifarea celor care nu se aplică etapei curente ar fi realizată aici.
Selectați corpurile de fixare
CAM Assist folosește corpurile de fixare atunci când generează programul. Uneltele nu au voie să se apropie la o toleranță definită de un corp de fixare.
Dacă fixările/fixările au fost stabilite în pachetul CAM, CAM Assist va menține acele relații.
Dacă sunt necesare modificări ale corpurilor de fixare, faceți clic pe butonul Selectați fixarea pentru a rafina corpurile identificate ca fiind de fixare pentru setarea curentă. Când este apăsat, toate corpurile sunt afișate translucid și corpurile de fixare selectate în setare sunt colorate în galben.
Apăsarea pe orice corp din scenă îl va defini (sau îl va curăța) ca un corp de fixare pentru setarea curentă.
NOTĂ - Selectarea fixării va schimba vizualizarea activă pentru a arăta corpurile din toate setările. Utilizați controalele de vizibilitate a setărilor pentru a rafina vizualizarea după cum este necesar.
În panoul de confirmare de la baza paginii, faceți clic pe Confirmați selecția pentru a salva corpurile colorate în prezent ca fiind de fixare pentru setarea curentă sau faceți clic pe Anulați pentru a renunța la orice modificări efectuate. Numărul afișat lângă buton se actualizează cu noul număr de corpuri selectate.
- Această funcționalitate afectează doar setarea curentă
- Același corp poate fi definit ca fiind de fixare în mai multe setări
Selectați corpurile pentru geometria de evitare
CAM Assist folosește corpurile pentru geometria de evitare pentru a limita traiectoriile uneltelor din cadrul programului. Tipuri specifice de traiectorii, cum ar fi realizarea găurilor, sunt permise să încalce o geometrie de evitare.

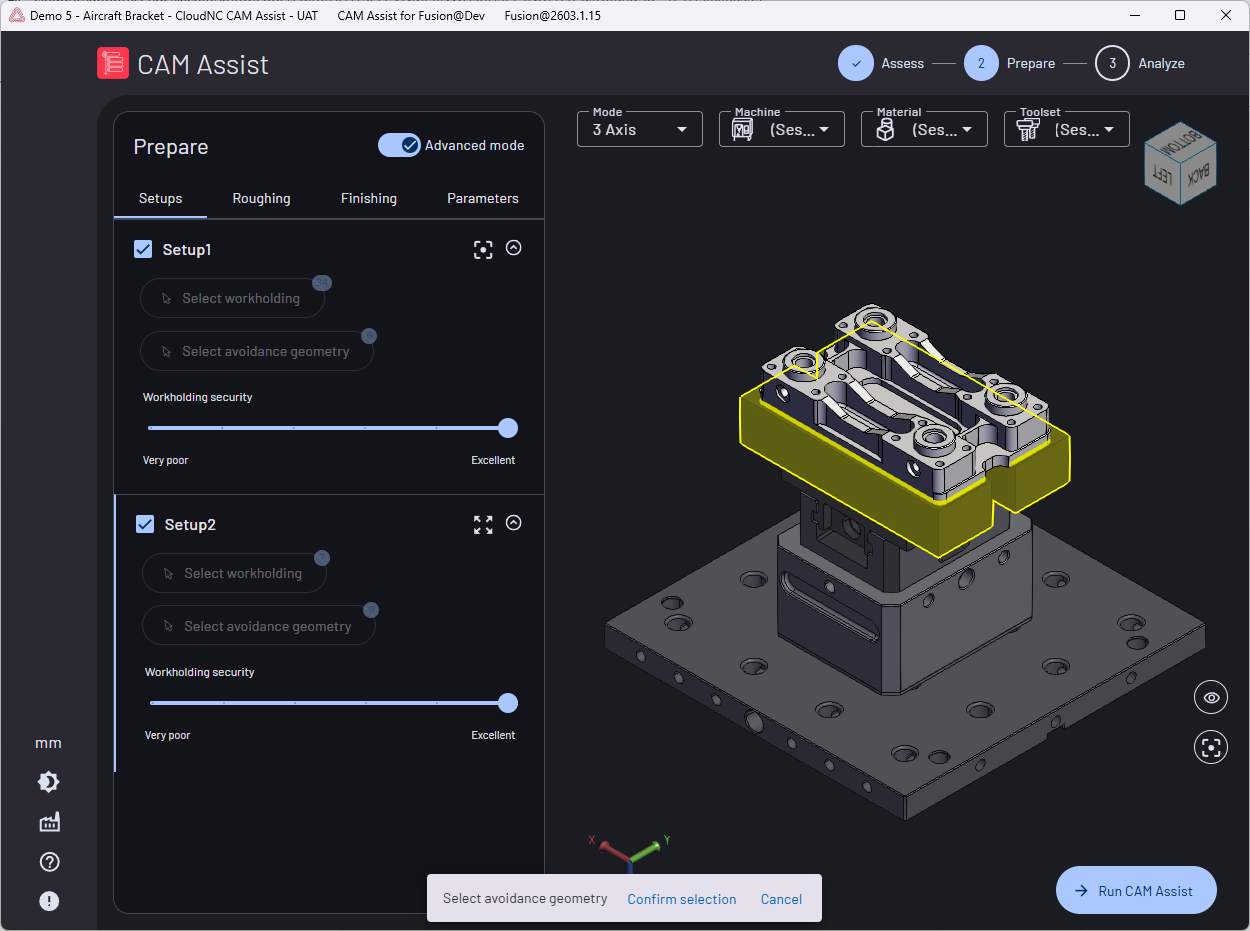

Apăsați butonul Selectați geometria de evitare pentru a rafina corpurile identificate ca geometrie de evitare pentru setarea curentă. Când este apăsat, toate corpurile sunt afișate translucid și corpurile de geometrie de evitare selectate în setare sunt colorate în galben.
NOTĂ - Selectarea geometriei de evitare va schimba vizualizarea activă pentru a arăta corpurile din toate setările. Utilizați controalele de vizibilitate a setărilor pentru a rafina vizualizarea după cum este necesar.
Apăsând pe orice corp din scenă, îl veți defini (sau îl veți curăța) ca un corp de geometrie de evitare pentru setarea curentă.
Faceți clic pe Confirmați selecția pentru a salva corpurile colorate în prezent ca geometrie de evitare pentru setarea curentă sau faceți clic pe Anulați pentru a renunța la orice modificări efectuate. Numărul afișat lângă buton se actualizează cu noul număr de corpuri selectate.
- Această funcționalitate afectează doar setarea curentă
- Același corp poate fi definit ca geometrie de evitare în mai multe setări
- Același corp poate fi definit atât ca fiind de fixare, cât și ca geometrie de evitare în mai multe setări
Definirea securității fixării
Securitatea fixării afectează recomandările de parametrii de tăiere AI făcute pentru setare. Reducerea nivelului de securitate restricționează forțele de tăiere maxim admise prezise. Domeniul acestei controale este între 50N (Foarte slab) și 3,000N (Excelent).
Utilizați controlul cu slider graduat pentru a seta securitatea fixării pentru fiecare setare. De exemplu, pentru un program cu două operațiuni într-o menghine, securitatea fixării poate fi setată complet la dreapta (3,000N), dar pentru a doua operațiune, poate fi setată mai jos (1,000N) pentru a lua în considerare o strângere oarecum compromisă a piesei în menghine.
Mod avansat
Dacă este necesară mai multă definiție pentru pregătirea fișierului, activați comutatorul Mod avansat.
Când este activ, următoarele taburi sunt afișate în partea de sus a panoului de Pregătire:
- Setare - Lista setărilor transmise CAM Assist (această vizualizare este ceea ce se arată în Modul de bază)
- Tăiere grosieră - Opțiuni detaliate pentru tăierea grosieră
- Finisare - Opțiuni detaliate pentru finisare
- Parametrii - Control asupra tipurilor de traiectorii care sunt returnate
Opțiuni de tăiere grosieră
|
Opțiuni de finisare
