Acabamento de superfícies 3D esculpidas e em livre forma, escaneando a ferramenta de um lado para o outro. O passo lateral e o passo vertical controlam quão finamente a superfície é coberta.
Ferramentas típicas
Fresas de ponta esférica

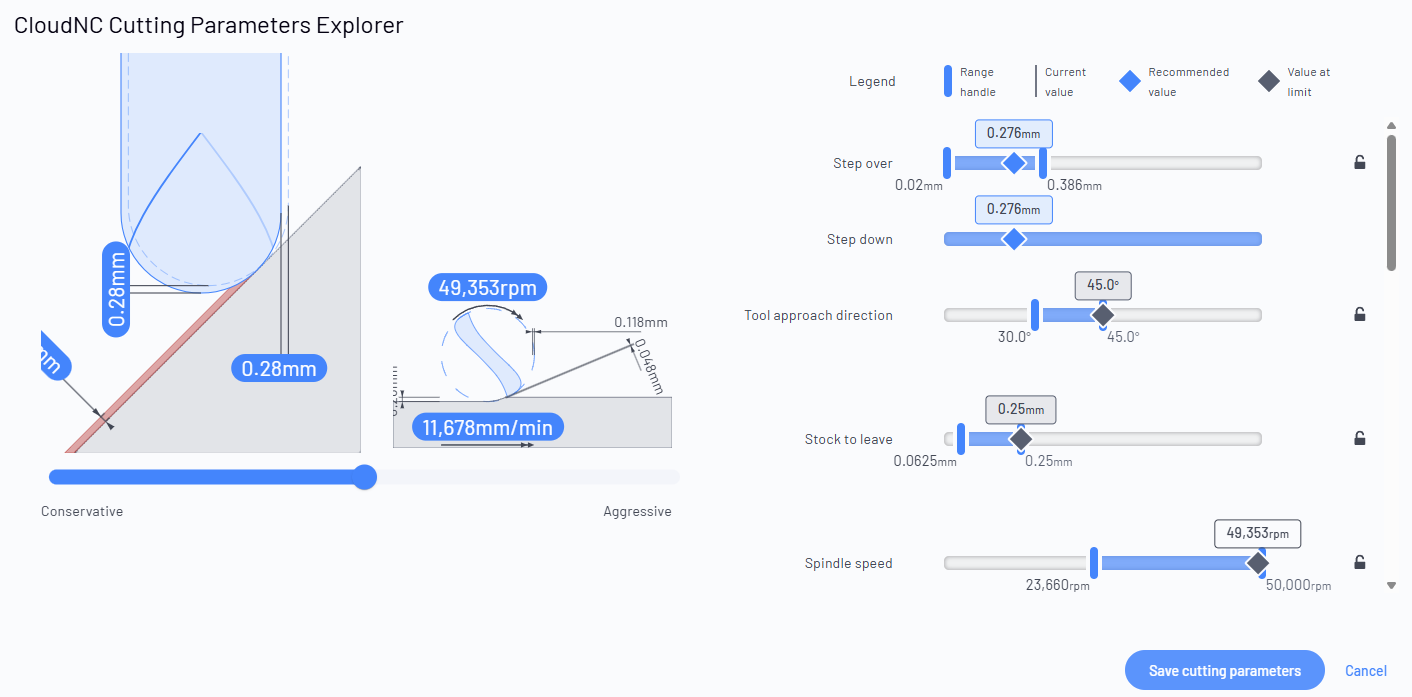

Controles mostrados para esta operação
Linhas ajustáveis são deslizadores que você pode restringir (arraste as alças de alcance, digite um valor ou bloqueie).
Leitura de linhas se atualizam automaticamente à medida que você altera as outras — elas mostram o efeito, mas você não as define diretamente.
Deflexão da ferramenta (média)
Ajustável
microns / thou
Quão longe a ponta da ferramenta é prevista para se curvar sob a força de corte.
Por que é importante: Uma ferramenta que se curva corta onde não deveria — o resultado é perda de precisão, paredes cônicas e vibrações. Apertar esse limite protege a precisão dimensional e o acabamento, especialmente com ferramentas longas ou esbeltas.
Ponto de ruptura
Ajustável
%
Quão próximas as forças de corte estão do nível que poderia danificar ou quebrar a ferramenta, mostrado como uma porcentagem do limite seguro.
Por que é importante: Sua margem de segurança contra uma ferramenta quebrada. 100% significa que você está bem na borda — manter isso mais baixo troca um pouco de velocidade por muita tranquilidade.
Taxa de remoção de material
Leitura
cm³/min / in³/min
O volume de material que o corte remove a cada minuto.
Por que é importante: Uma leitura de produtividade, não algo que você define diretamente. Veja-a aumentar conforme você torna as outras configurações mais agressivas — é o número principal de quão rápido um trabalho de desbaste será executado.
Segurança do trabalho
Ajustável
N / lbf
A força lateral que o corte exerce sobre a peça e o dispositivo de fixação que a segura.
Por que é importante: Se essa força ficar muito alta, pode puxar a peça para fora do grampo ou dispositivo de fixação durante o corte. Apertá-la mantém montagens levemente fixadas ou em posições difíceis seguras.
Tamanho máximo de cúspide geométrica
Leitura
microns / thou
A altura das pequenas cristas (“cúspides”) deixadas entre passes adjacentes.
Por que é importante: Uma leitura que prevê quão suave será um passe de acabamento ou escaneamento antes de qualquer blendagem manual. Cúspides menores significam um acabamento mais fino, mas mais passes.
Rugosidade da superfície
Ajustável
microns (Ra) / thou
A qualidade de acabamento da superfície cortada, expressa como um valor de Ra.
Por que é importante: Permite que você ajuste diretamente a uma especificação de acabamento. Ra mais baixo é mais suave, mas geralmente significa cortes mais leves e lentos.
Avanço por dente
Leitura
mm/dente / in/dente
A espessura do cavaco que cada borda de corte individual remove ao passar pelo material.
Por que é importante: A métrica fundamental de saúde de um corte. Muito baixo e as bordas esfregam em vez de cortar (desgaste rápido, calor); muito alto e você sobrecarrega a borda. Uma leitura aqui que as outras configurações alimentam.
Carga do cavaco
Ajustável
mm / in
A espessura do cavaco que está sendo removido.
Por que é importante: Impulsiona a vida útil da ferramenta, calor e acabamento. O explorador mantém isso em uma faixa saudável para a ferramenta e material; restrinja se você tiver uma carga de cavaco preferida para suas ferramentas.
Taxa de avanço
Ajustável
mm/min / in/min
Quão rápido a ferramenta se desloca pelo material (o avanço da mesa).
Por que é importante: A velocidade que você realmente sente no chão da fábrica. Avanços mais rápidos terminam o trabalho mais cedo, mas aumentam a força de corte, calor e a carga na ferramenta.
Velocidade da superfície
Ajustável
m/min / ft/min
A velocidade da borda de corte enquanto passa pelo material (a velocidade de corte, Vc).
Por que é importante: Definido pelo material e pela revestimento da ferramenta — é o principal fator de calor de corte e vida útil da ferramenta. Junto com o diâmetro da ferramenta, determina a velocidade do spindle.
Velocidade do spindle
Ajustável
rpm
Quão rápido o spindle gira.
Por que é importante: Derivado da velocidade da superfície e do diâmetro da ferramenta. Restrinja se sua máquina tiver um ponto ótimo ou um máximo que você precisa respeitar.
Potência do spindle (média)
Ajustável
kW /hp
A potência média que o corte consome do spindle.
Por que é importante: Deve permanecer dentro do que o spindle da sua máquina pode fornecer. Diminuir o limite mantém cortes mais pesados ao alcance de máquinas menores.
Torque do spindle
Ajustável
Nm / hp
A força de torção no spindle.
Por que é importante: Mais importante para cortes pesados em baixa rpm, onde o torque, e não a potência, é o limite. Mantenha dentro da curva de torque da sua máquina.
Material a deixar
Ajustável
mm / in
Uma fina camada de material deixada deliberadamente na superfície.
Por que é importante: Deixa material de limpeza para uma passagem de acabamento posterior, para que o corte de desbaste não marque a superfície final. Defina para corresponder à sua folga de acabamento.
Passo lateral
Ajustável
mm / in
A distância entre um passe de acabamento e o próximo, medida ao longo da superfície.
Por que é importante: O ajuste de acabamento versus tempo para o fresamento. Um pequeno passo lateral deixa uma superfície mais fina com cúspides menores, mas precisa de muitos mais passes.
Passo vertical
Leitura
mm / in
A distância vertical entre passes enquanto a ferramenta escaneia uma superfície.
Por que é importante: Uma leitura para o espaçamento das passagens verticais em um passe de escaneamento; funciona com o passo lateral para definir quão finamente a superfície é coberta.
Direção de aproximação da ferramenta
Ajustável
graus
O ângulo em que a ferramenta se aproxima da superfície em um passe livre.
Por que é importante: Muda qual parte da ferramenta realiza o corte e quão limpidamente ela contata a superfície — uma alavanca útil para o acabamento em formas esculpidas.
