Na fase Analyze do CAM Assist, é possível adicionar uma operação de acabamento.
Adicionar uma operação é útil se você tiver faces que permanecem Excluídas, devido à Edição de Estratégia, ou se houver estratégias de usinagem alternativas que sejam necessárias.
Nota - Adicionar operações a um Programa concluído envolve alguns riscos para a estabilidade da saída geral. A regeneração pode ser necessária uma vez que as edições ultrapassem certos limites.

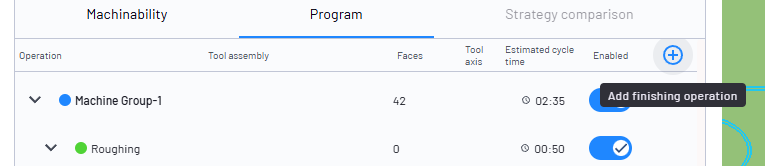

Para adicionar uma operação de acabamento, clique no botão Add finishing operation no cabeçalho da visão Program.

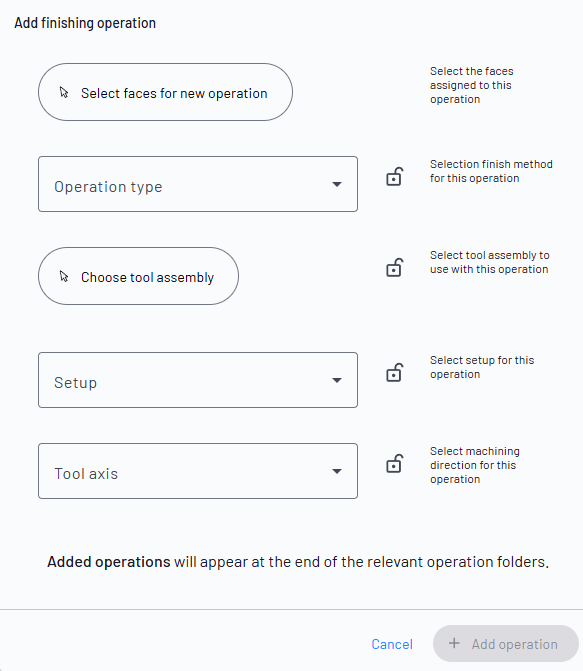

Uma vez selecionado, o painel Adicionar operação de acabamento é exibido:
Preencha as informações no painel para adicionar uma operação.
- Selecione faces para operação - Clique no botão Select faces for new operation,
-

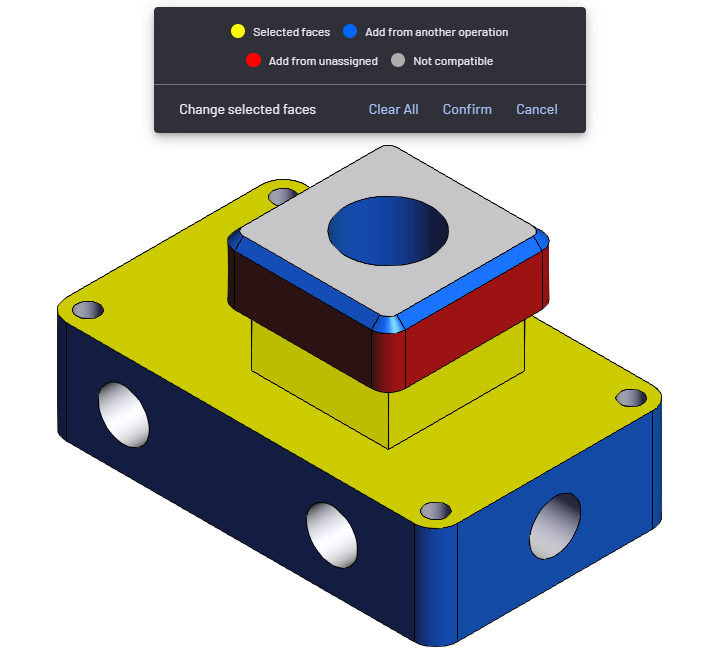

Escolha as faces na peça - Na visualização 3D, selecione as faces para adicionar ou remover da peça. Algumas seleções não estarão disponíveis. Use as faces codificadas por cores para ajudar nas seleções.
- Amarelo - Faces selecionadas - Faces atualmente selecionadas
- Azul - Adicionar de outra operação - Faces atualmente em outra operação, mas válidas para a operação atual (selecionar essas faces moverá a face para a operação atual)
- Vermelho - Adicionar de não atribuídas - Faces disponíveis que não estão atualmente atribuídas a nenhuma operação
- Cinza - Não compatível - Essas faces não são válidas para a operação atual
- Clique em Confirm para finalizar a seleção de faces. (Selecione Cancel para abandonar a atividade de seleção.)
- As seleções de faces serão validadas pelo CAM Assist. Se bem-sucedido, prossiga para a próxima etapa. Se não for bem-sucedido, esta mensagem aparecerá e uma nova seleção será necessária (retorne à Etapa 2.)
- Selecione o tipo de operação no menu suspenso Tipo de operação:
- Confirme ou altere o conjunto de ferramentas - O CAM Assist selecionará um conjunto de ferramentas apropriado com base nas seleções anteriores. Use a ferramenta selecionada ou altere o conjunto de ferramentas.
- Confirme ou altere a Montagem
- Confirme ou altere o Eixo da ferramenta
- Selecione +Add Operation para adicionar a operação. Operaçãoões adicionadas aparecerão no final das pastas de operações relevantes.
