A fase de Preparar define os parâmetros para uma execução do CAM Assist. Inclui controles sobre quais montagens são utilizadas; quais tipos de operação são necessários; e os parâmetros avançados para cada operação.
Conteúdos
Painel Preparar - Modo avançado
Antes de executar o CAM Assist, você usa Preparar para fornecer detalhes para a solicitação de geração de estratégia. Isso inclui definir a máquina e o modo a ser utilizado, materiais, bibliotecas de ferramentas e outras informações contextuais. Além disso, a fase de Preparar também permite o controle fino sobre quais tipos de operação são gerados e quais montagens devem ser consideradas.
Para usuários do CAM Assist v1, a fase de Preparar é análoga à caixa de diálogo do CAM Assist usada para controlar uma execução do CAM Assist.
Fluxo de trabalho
A fase de Preparar é carregada após a conclusão bem-sucedida da fase de Avaliar e atualiza a tela para fornecer os controles que você pode utilizar para determinar a execução do CAM Assist. Em máquinas de sessão, os materiais e bibliotecas de ferramentas são analisados e exibidos.
O progresso até a geração do programa e a fase de Análise é alcançado pressionando o botão Executar CAM Assist, habilitado após seleções válidas para máquina, material e bibliotecas de ferramentas terem sido feitas.
Layout
A tela Preparar espelha a da fase de Avaliar, com um painel contextual à esquerda da tela e uma grande visualização do cenário à direita. Uma barra de menu adicional é exibida na parte superior da tela para mostrar o modo de usinagem selecionado; máquina; material e bibliotecas de ferramentas.
O painel Preparar lista as montagens fornecidas ao CAM Assist; fornece controle sobre quais montagens são utilizadas; e inclui um botão de Visualização Avançada para exibir controles detalhados sobre a execução do CAM Assist.
Painel Preparar
Modo básico

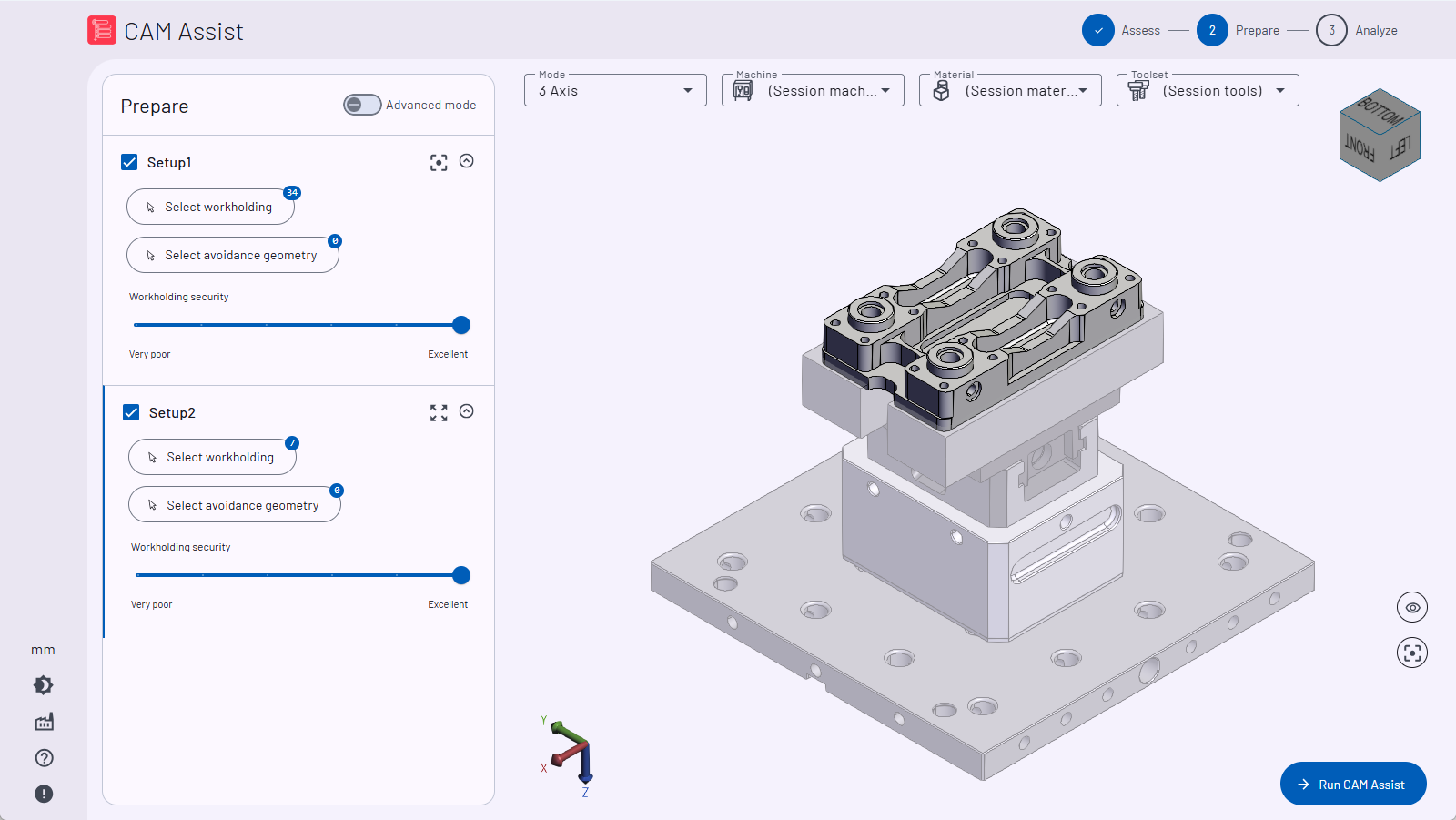

No modo básico (quando o botão Avançado está desligado), o painel Preparar mostra cada montagem fornecida ao CAM Assist pelo pacote CAM. Consulte esta página para entender como as montagens se relacionam com cada pacote CAM suportado.
O modo básico fornece os controles mínimos essenciais para configurar a execução do CAM Assist.
Cada painel de montagem inclui controles para:
- Incluir ou excluir montagem da execução do CAM Assist
- Visualizar a orientação e os corpos da montagem
- Expandir ou recolher o painel de montagem
- Selecionar corpos de fixação, número atual de corpos exibidos
- Selecionar corpos de geometria de evasão
- Definir segurança da fixação
Incluir ou excluir montagem da execução do CAM Assist
Selecione a caixa de seleção à direita do nome da Montagem para incluir a montagem na execução do CAM Assist.
| Incluir montagem na execução do CAM Assist | |
| Excluir montagem da execução do CAM Assist |
Por exemplo, você pode ter criado montagens para operações de múltiplas etapas em seu pacote CAM. Desmarcar aquelas que não se aplicam à fase atual deve ser feito aqui.
Selecionar corpos de fixação
O CAM Assist usa corpos de fixação ao gerar o programa. Ferramentas não têm permissão para se aproximar dentro de uma tolerância predefinida de um corpo de fixação.
Se dispositivos de fixação foram estabelecidos no pacote CAM, o CAM Assist levará essas relações adiante.

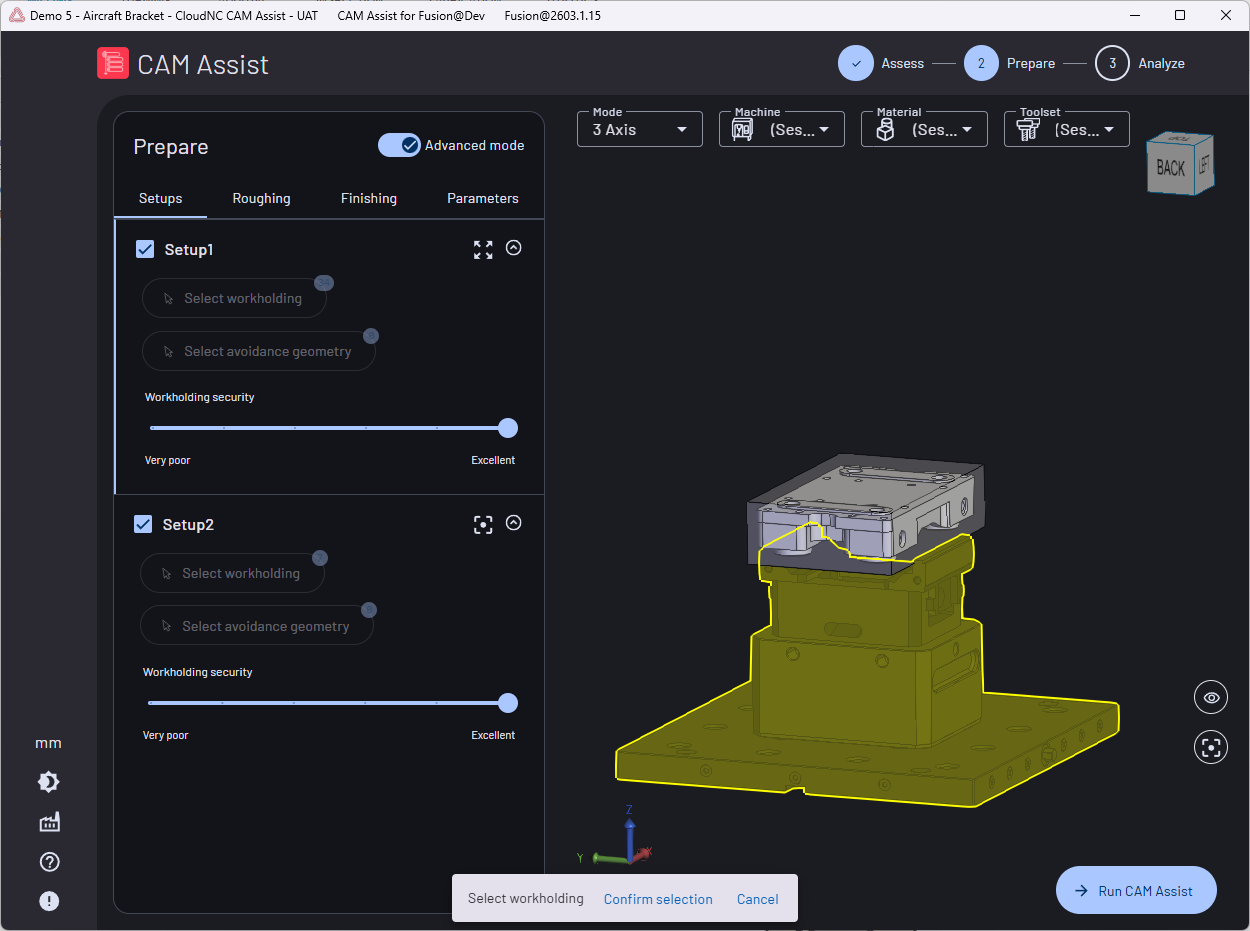

Se mudanças nos corpos de fixação forem necessárias, clique no botão Selecionar fixação para refinar os corpos identificados como fixação para a montagem atual. Ao clicar, todos os corpos são exibidos de forma translúcida e os corpos de fixação selecionados na montagem são coloridos de amarelo.
Clicar em qualquer corpo na cena definirá (ou limpará) como um corpo de fixação para a montagem atual.
NOTA - Selecionar a fixação mudará a visualização ativa para mostrar corpos de todas as montagens. Use os controles de visibilidade de montagem para refinar a visualização conforme necessário.
No painel de confirmação na parte inferior da página, clique em Confirmar seleção para salvar os corpos atualmente coloridos como a fixação para a montagem atual, ou clique em Cancelar para descartar quaisquer alterações feitas. O número mostrado ao lado do botão é atualizado com o novo número de corpos selecionados.
- Esta funcionalidade afeta apenas a montagem atual
- O mesmo corpo pode ser definido como fixação em múltiplas montagens
Selecionar corpos de geometria de evasão
O CAM Assist usa corpos de geometria de evasão para limitar os trajetos das ferramentas dentro do programa. Tipos específicos de trajetos, como perfuração, podem ultrapassar uma geometria de evasão.

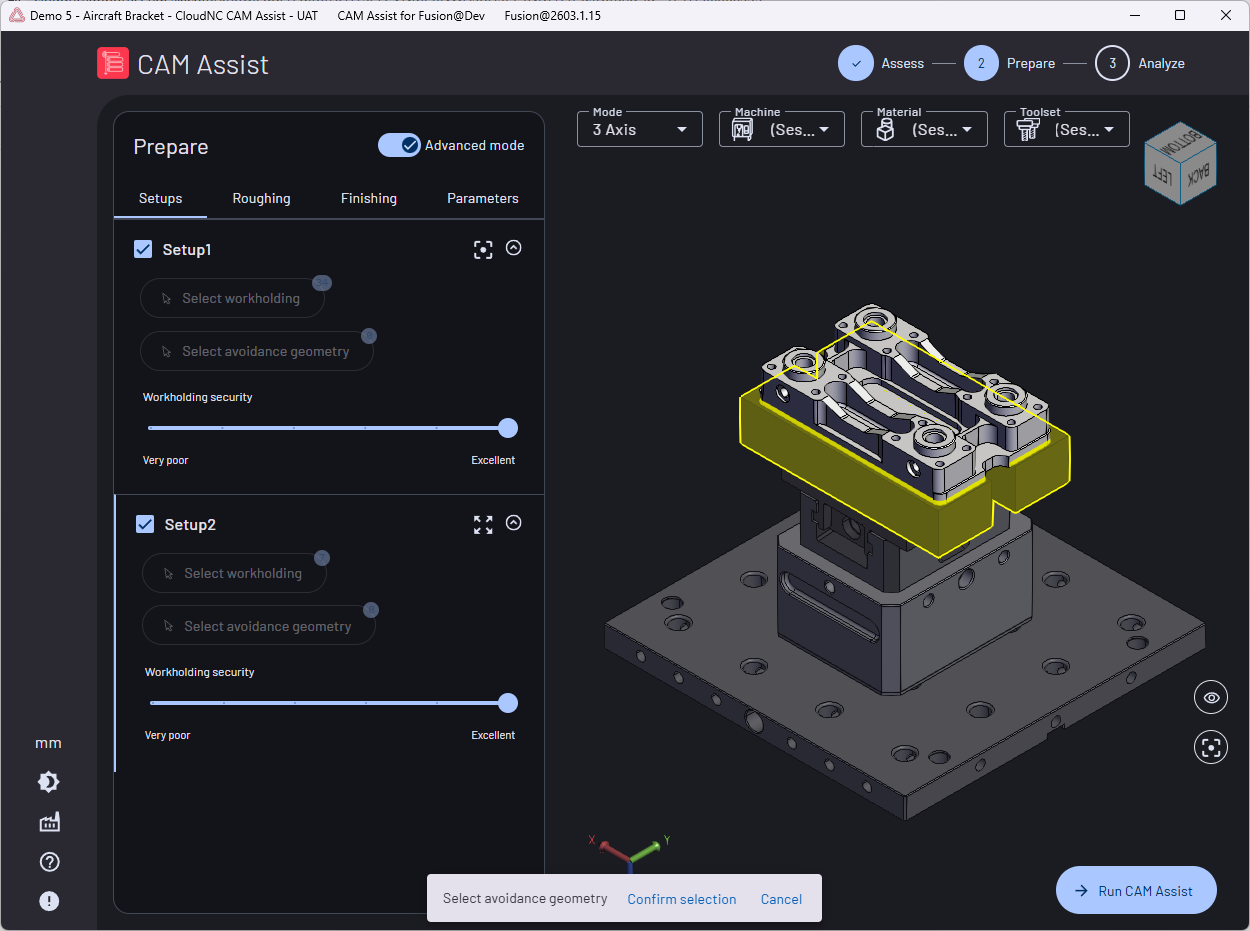

Clique no botão Selecionar geometria de evasão para refinar os corpos identificados como geometria de evasão para a montagem atual. Ao clicar, todos os corpos são exibidos de forma translúcida e os corpos de geometria de evasão selecionados na montagem são coloridos de amarelo.
NOTA - Selecionar a geometria de evasão mudará a visualização ativa para mostrar corpos de todas as montagens. Use os controles de visibilidade de montagem para refinar a visualização conforme necessário.
Clicar em qualquer corpo na cena definirá (ou limpará) como um corpo de geometria de evasão para a montagem atual.
Clique em Confirmar seleção para salvar os corpos atualmente coloridos como a geometria de evasão para a montagem atual, ou clique em Cancelar para descartar quaisquer alterações feitas. O número mostrado ao lado do botão é atualizado com o novo número de corpos selecionados.
- Esta funcionalidade afeta apenas a montagem atual
- O mesmo corpo pode ser definido como geometria de evasão em múltiplas montagens
- O mesmo corpo pode ser definido tanto como fixação quanto como geometria de evasão em múltiplas montagens
Definir segurança da fixação
A segurança da fixação afeta as recomendações de parâmetros de corte da IA feitas para a montagem. Reduzir o nível de segurança restringe as forças de corte máximas permitidas previstas. O intervalo deste controle é entre 50N (Muito ruim) a 3.000N (Excelente).
Use o controle deslizante graduado para definir a segurança da fixação para cada montagem. Por exemplo, para um programa de duas operações em um grampo, a segurança da fixação pode ser definida totalmente à direita (3.000N), mas para a segunda operação, pode ser definida mais baixa (1.000N) para considerar um aperto um tanto comprometido da peça no grampo.
Modo avançado
Se mais definição for necessária para preparar o arquivo, ative o botão do Modo Avançado.
Quando ativo, as seguintes abas são exibidas na parte superior do painel Preparar:
- Montagem - Lista de montagens passadas para o CAM Assist (esta visualização é o que é mostrado no modo básico)
- Desbaste - Opções detalhadas de desbaste
- Acabamento - Opções detalhadas de acabamento
- Parâmetros - Controle sobre quais tipos de trajetórias são retornados
Opções de desbaste
|
Opções de acabamento
|
