Produkcja lub powiększanie otworu poprzez spiralne opuszczanie narzędzia w helisie, a nie bezpośrednie nurkowanie. Średnica otworu i kąt rampy definiują ścieżkę helicalną.
Typowe narzędzia
Frezarki końcowe i frezarki z noskiem

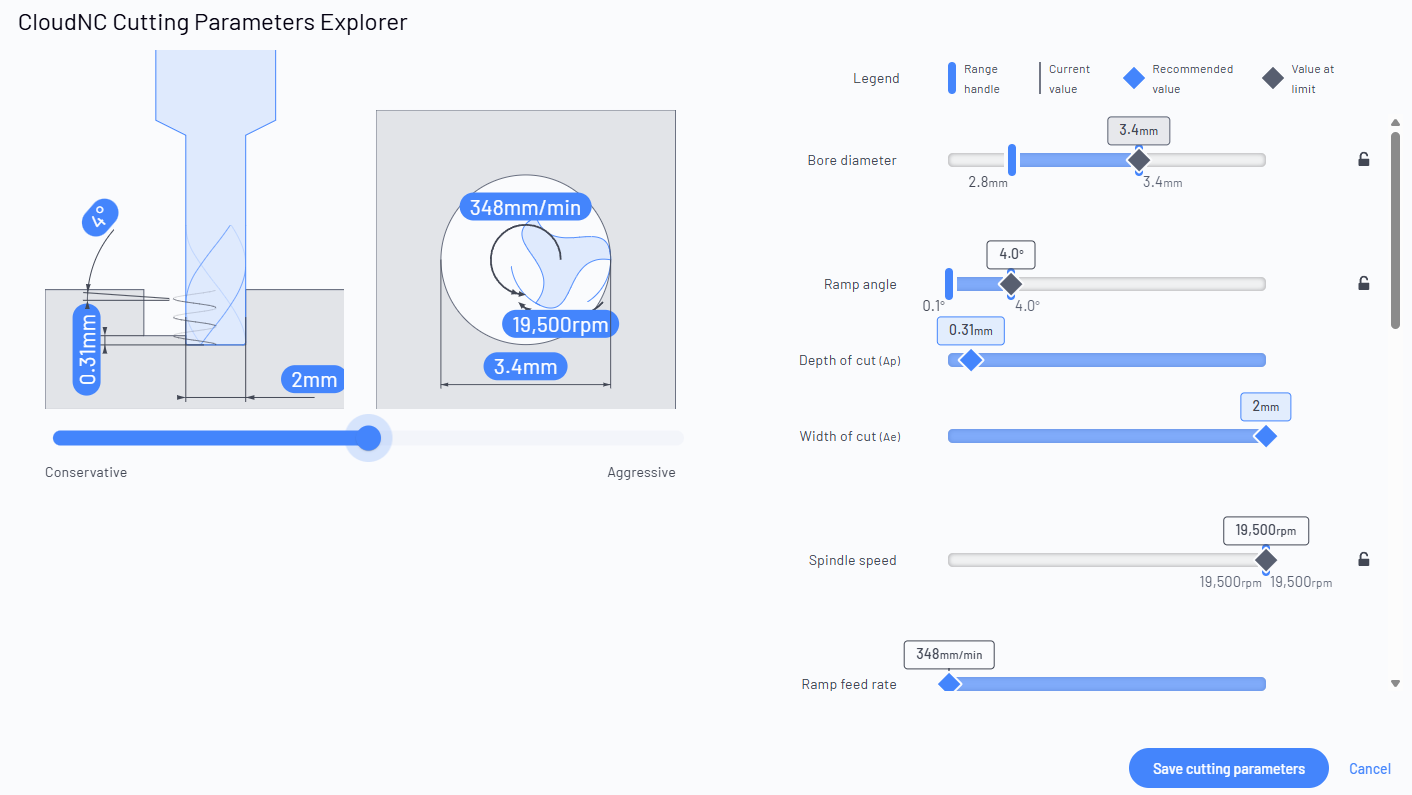

Kontrole pokazane dla tej operacji
Ustawiane rzędy to suwaki, które możesz ograniczać (przeciągnij uchwyty zakresu, wpisz wartość lub zablokuj je).
Wartość rzędy aktualizują się automatycznie, gdy zmieniasz inne — pokazują ci efekt, ale nie ustawia się ich bezpośrednio.
Głębokość cięcia (Ap)
Ustawiane
mm / in
Jak głęboko narzędzie wchodzi w materiał wzdłuż swojej osi przy każdym przejściu.
Dlaczego to ważne: To największy dźwignia wpływająca na to, ile metalu usuwasz przy każdym przejściu. Głębsze cięcia szybciej usuwają materiał, ale zwiększają siłę skrawania, ciepło i ugięcie narzędzia — zbyt duże przesunięcie powoduje drgania, słabe wykończenie lub złamanie narzędzia.
Szerokość cięcia (Ae)
Ustawiane
mm / in
Jak dużo średnicy narzędzia jest zaangażowane w bok w materiał (przechodzenie).
Dlaczego to ważne: Pracuje w parze z głębokością cięcia, aby ustawić obciążenie skrawania. Szerokie zaangażowanie usuwa więcej przy każdym przejściu, ale zwiększa siłę boczną na narzędziu i części.
Ugięcie narzędzia (średnia)
Ustawiane
mikrony / thou
Jak daleko koniec narzędzia jest przewidywany do zgięcia pod wpływem siły skrawania.
Dlaczego to ważne: Zgięte narzędzie tnie w miejscu, w którym nie powinno — skutkiem jest utrata dokładności, stożkowe ściany i drgania. Ograniczenie tego limitu chroni dokładność wymiarową i wykończenie, szczególnie w przypadku długich lub smukłych narzędzi.
Punkt złamania
Ustawiane
%
Jak blisko siły skrawania są do poziomu, który mógłby uszkodzić lub złamać narzędzie, pokazane jako procent bezpiecznego limitu.
Dlaczego to ważne: Twoja margines bezpieczeństwa przed złamanym narzędziem. 100% oznacza, że jesteś na krawędzi — utrzymywanie go poniżej pozwala na trochę wolniejszą pracę w zamian za dużo spokoju umysłu.
Wskaźnik usuwania materiału
Wartość
cm³/min / in³/min
Objętość materiału, którą cięcie usuwa co minutę.
Dlaczego to ważne: Wskaźnik wydajności, nie coś, co ustawia się bezpośrednio. Obserwuj, jak rośnie, gdy ustawiasz inne parametry na bardziej agresywne — to główny wskaźnik, jak szybko przebiegnie zadanie frezarskie.
Bezpieczeństwo mocowania
Ustawiane
N / lbf
Siła boczna, jaką cięcie wywiera na część i urządzenie mocujące ją.
Dlaczego to ważne: Jeśli ta siła staje się zbyt wysoka, może wyciągnąć część z imadła lub uchwytu w trakcie cięcia. Ograniczenie jej utrzymuje luźno mocowane lub trudne ustawienia w bezpiecznych warunkach.
Maksymalny rozmiar geometrycznego zgrubienia
Wartość
mikrony / thou
Wysokość małych krawędzi (“zgrubień”) pozostawionych między przyległymi przejściami.
Dlaczego to ważne: Wskaźnik przewidujący, jak gładkie będzie wykończenie lub skanowanie przed ręcznym mieszaniem. Mniejsze zgrubienia oznaczają lepsze wykończenie, ale więcej przejść.
Chropowatość powierzchni
Ustawiane
mikrony (Ra) / thou
Przewidywana jakość wykończenia powierzchni cięcia, wyrażona jako wartość Ra.
Dlaczego to ważne: Pozwala ustawić wartość konkretną dla wykończenia. Niższe Ra jest gładsze, ale zwykle oznacza lżejsze, wolniejsze cięcia.
Posuw na ząb
Wartość
mm/ząb / in/ząb
Grubość wióra, którą każdy pojedynczy krawędź tnąca bierze podczas przechodzenia przez materiał.
Dlaczego to ważne: Podstawowy wskaźnik zdrowia cięcia. Zbyt mało i krawędzie trą się zamiast ciąć (szybkie zużycie, ciepło); zbyt dużo i przeciążasz krawędź. Wartość tutaj, która wpływa na inne ustawienia.
Obciążenie wióra
Ustawiane
mm / in
Grubość wióra, który jest usuwany.
Dlaczego to ważne: Wpływa na żywotność narzędzia, ciepło i wykończenie. Oprogramowanie utrzymuje to w zdrowym zakresie dla narzędzia i materiału; ogranicz je, jeśli masz preferowane obciążenie wióra dla swojego narzędzia.
Prędkość posuwu
Ustawiane
mm/min
Jak szybko narzędzie przemieszcza się przez materiał (posuw stołu).
Dlaczego to ważne: Prędkość, którą naprawdę czujesz na hali produkcyjnej. Szybsze posuwy kończą pracę szybciej, ale zwiększają siłę skrawania, ciepło i obciążenie narzędzia.
Prędkość powierzchniowa
Ustawiane
m/min / ft/min
Prędkość krawędzi skrawającej podczas przesuwania się przez materiał (prędkość skrawania, Vc).
Dlaczego to ważne: Ustalana przez materiał i powłokę narzędzia — to główny czynnik wpływający na ciepło skrawania i żywotność narzędzia. Razem z średnicą narzędzia definiuje prędkość wrzeciona.
Prędkość wrzeciona
Ustawiane
rpm
Jak szybko obraca się wrzeciono.
Dlaczego to ważne: Pochodzi z prędkości powierzchniowej i średnicy narzędzia. Ogranicz to, jeśli twoja maszyna ma optymalny punkt lub maksimum, które musisz respektować.
Moc wrzeciona (średnia)
Ustawiane
kW / hp
Średnia moc, którą cięcie pobiera z wrzeciona.
Dlaczego to ważne: Musi mieścić się w tym, co twoje wrzeciono maszyny może zapewnić. Obniżenie limitu utrzymuje cięższe cięcia w zasięgu mniejszych maszyn.
Moment obrotowy wrzeciona
Ustawiane
Nm /ft lb
Siła skręcająca przy wrzecionie.
Dlaczego to ważne: Najważniejsze w przypadku ciężkich cięć przy niskiej prędkości obrotowej, gdzie moment obrotowy, a nie moc jest limitującym czynnikiem. Utrzymuj to wewnątrz krzywej momentu obrotowego twojej maszyny.
