Usuwanie dużej ilości materiału z górnej powierzchni części, zredukowanie naddatku do poziomu wstępnego przed wykończeniem.
Typowe narzędzia
Frezarki czołowe wymienne

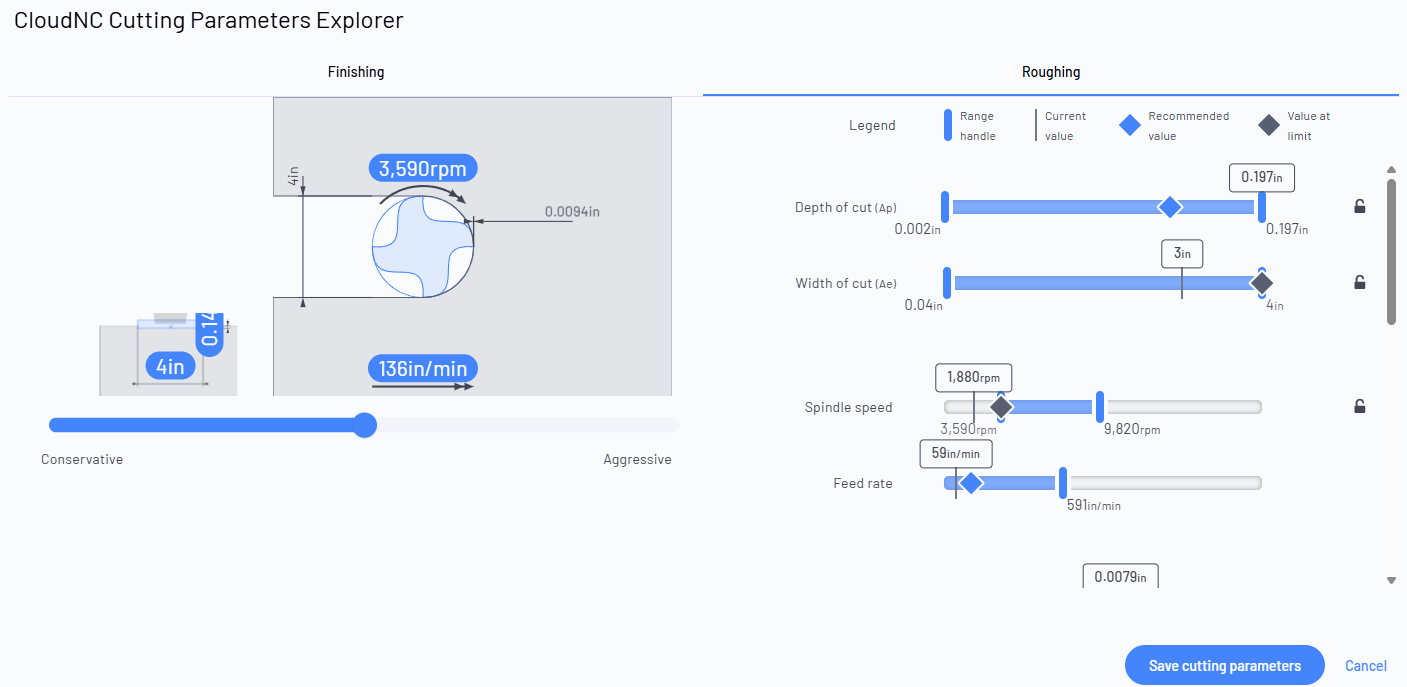

Funkcje pokazane dla tej operacji
Regulowanerzędy to suwaki, które możesz ograniczać (przeciągnij uchwyty zakresu, wpisz wartość lub zablokuj).
Odczyt rzędów aktualizuje się automatycznie, gdy zmieniasz inne — pokazują efekt, ale nie ustawiasz ich bezpośrednio.
Głębokość skrawania (Ap)
Regulowane
mm / in
Jak głęboko narzędzie wchodzi w materiał wzdłuż swojej osi przy każdym przejściu.
Dlaczego to ważne: Największy czynnik wpływający na ilość metalu usuwanego przy każdym przejściu. Głębsze skrawanie szybciej usuwa materiał, ale zwiększa siłę skrawania, ciepło i ugięcie narzędzia — jeśli przesuniesz za daleko, otrzymasz wibracje, słabe wykończenie lub uszkodzone narzędzie.
Szerokość skrawania (Ae)
Regulowane
mm / in
Ile średnicy narzędzia angażuje się bocznie w materiał (przełożenie).
Dlaczego to ważne: Współpracuje z głębokością skrawania, aby ustawić obciążenie podczas skrawania. Szerokie zaangażowanie usuwa więcej przy każdym przejściu, ale zwiększa siłę boczną na narzędziu i części.
Ugięcie narzędzia (średnio)
Regulowane
mikrony / tys.
Jak daleko czubek narzędzia przewiduje się odginać pod wpływem siły skrawania.
Dlaczego to ważne: Odgięte narzędzie tnie tam, gdzie nie powinno — skutkuje to utratą dokładności, stożkowymi ścianami i wibracjami. Ograniczenie tego limitu chroni dokładność wymiarową i wykończenie, szczególnie w przypadku długich lub smukłych narzędzi.
Punkt złamania
Regulowane
%
Jak blisko siły skrawania znajdują się do poziomu, który mógłby uszkodzić lub złamać narzędzie, pokazane jako procent bezpiecznego limitu.
Dlaczego to ważne: Twoja margines bezpieczeństwa przed złamanym narzędziem. 100% oznacza, że jesteś tuż na krawędzi — trzymanie tego na niższym poziomie zamienia nieco prędkości na dużo spokoju ducha.
Wskaźnik usuwania materiału
Odczyt
cm³/min / in³/min
Objętość materiału, którą odcina co minutę.
Dlaczego to ważne: Odzwierciedlenie wydajności, nie coś, co ustawiasz bezpośrednio. Obserwuj, jak rośnie, gdy ustawiasz inne parametry na bardziej agresywne — to główny wskaźnik, jak szybko zostanie wykonane skrawanie.
Bezpieczeństwo mocowania
Regulowane
N / lbf
Siła boczna, jaką skrawanie wywiera na część i mocowanie ją trzymające.
Dlaczego to ważne: Jeśli ta siła stanie się zbyt wysoka, może wyrwać część z imadła lub mocowania w trakcie skrawania. Ograniczenie jej zapewnia bezpieczeństwo w przypadku słabo zamocowanych lub trudnych do ustalenia ustawień.
Posuw na ząb
Odczyt
mm/ząb / in/ząb
Grubość wióra, jaką każde z pojedynczych ostrzy pobiera podczas przechodzenia przez materiał.
Dlaczego to ważne: Podstawowy wskaźnik zdrowia skrawania. Zbyt mały posuw powoduje tarcie, a nie cięcie (szybkie zużycie, ciepło); zbyt wysoki przeciąża krawędź. Odczyt tutaj, na który wpływa były inne ustawienia.
Obciążenie wióra
Regulowane
mm / in
Grubość usuwanego wióra.
Dlaczego to ważne: Wpływa na trwałość narzędzia, ciepło i wykończenie. Eksplorator utrzymuje je w zdrowym zakresie dla narzędzia i materiału; ogranicz je, jeśli masz preferowane obciążenie wióra dla narzędzi.
Prędkość posuwu
Regulowane
mm/min in/min
Jak szybko narzędzie porusza się przez materiał (posuw stołu).
Dlaczego to ważne: Rzeczywista prędkość, którą odczuwasz w warsztacie. Szybsze posuwy kończą pracę szybciej, ale zwiększają siłę skrawania, ciepło i obciążenie narzędzia.
Prędkość powierzchniowa
Regulowane
m/min ft/min
Prędkość krawędzi tnącej, gdy przechodzi obok materiału (prędkość skrawania, Vc).
Dlaczego to ważne: Ustalana przez materiał i powłokę narzędzia — to główny czynnik powodujący ciepło skrawania i trwałość narzędzia. Razem z średnicą narzędzia określa prędkość wrzeciona.
Prędkość wrzeciona
Regulowane
rpm
Jak szybko obraca się wrzeciono.
Dlaczego to ważne: Wyznaczane z prędkości powierzchniowej i średnicy narzędzia. Ogranicz je, jeśli twoja maszyna ma preferowane ustawienia lub maksymalną wartość, którą musisz szanować.
Moc wrzeciona (średnio)
Regulowane
kW / Hp
Średnia moc, jaką wycina narzędzie z wrzeciona.
Dlaczego to ważne: Musi pozostawać w granicach, które twoje wrzeciono może dostarczyć. Obniżenie limitu pozwala na głębsze skrawanie w zasięgu mniejszych maszyn.
Moment obrotowy wrzeciona
Regulowane
Nm / lb ft
Siła skręcająca na wrzecionie.
Dlaczego to ważne: Najważniejsze podczas ciężkiego skrawania przy niskiej prędkości, gdzie moment obrotowy, a nie moc, jest ograniczeniem. Trzymaj to w obrębie krzywej momentu maszyny.
