Etap Prepare ustala parametry dla wykonania CAM Assist. Obejmuje kontrolki dotyczące używanych konfiguracji, wymaganych typów operacji oraz zaawansowanych parametrów dla każdej operacji.
Zawartość
Panel przygotowania - Tryb podstawowy
Panel przygotowania - Tryb zaawansowany
Przed uruchomieniem CAM Assist, użyj Prepare, aby dostarczyć szczegóły dla żądania generowania strategii. Obejmuje to definiowanie maszyny i trybu, jakie będą używane, materiałów, bibliotek narzędzi oraz innych informacji kontekstowych. Co więcej, faza przygotowania pozwala również na dokładną kontrolę nad tym, które typy operacji mają być emitowane i które konfiguracje powinny być rozważane.
Dla użytkowników CAM Assist v1, etap Prepare jest analogiczny do okna dialogowego CAM Assist używanego do kontroli wykonania CAM Assist.
Przepływ pracy
Etap Prepare ładowany jest po pomyślnym zakończeniu etapu Assess stage i aktualizuje ekran, aby zapewnić kontrolki, których możesz użyć do określenia wykonania CAM Assist. W przypadku maszyn sesyjnych, materiały i biblioteki narzędzi są analizowane i wyświetlane.
Postęp do generacji programu i etapu analizy osiągany jest poprzez naciśnięcie przycisku Run CAM Assist, który jest dostępny po dokonaniu prawidłowego wyboru maszyny, materiału i bibliotek narzędzi.
Układ
Ekran Prepare jest lustrzanym odbiciem etapu Assess, z kontekstowym panelem po lewej stronie ekranu oraz dużą wizualizacją scenariusza po prawej. Dodatkowy pasek menu jest wyświetlany na górze ekranu, aby pokazać wybrany tryb obróbczy; maszyna; materiał i biblioteki narzędzi.
Panel Prepare wymienia konfiguracje dostarczone do CAM Assist; zapewnia kontrolę nad tym, które konfiguracje są używane; oraz zawiera przełącznik Advanced View do wyświetlania szczegółowych sterowników dla wykonania CAM Assist.
Panel przygotowania
Tryb podstawowy
W trybie podstawowym (gdy przełącznik zaawansowany jest wyłączony), panel przygotowania pokazuje każdą konfigurację dostarczoną do CAM Assist z pakietu CAM. Odwołaj się do tej strony, aby zobaczyć, jak konfiguracje odnoszą się do każdego wspieranego pakietu CAM.
Tryb podstawowy zapewnia niezbędne minimalne kontrolki do skonfigurowania wykonania CAM Assist.
Każdy panel konfiguracji zawiera kontrolki do:
- Uwzględnienia lub wykluczenia konfiguracji z wykonania CAM Assist
- Wizualizacji orientacji konfiguracji i brył
- Rozwijania lub zwijania panelu konfiguracji
- Wybierania brył mocujących, aktualnej liczby wyświetlanych brył
- Wybierania brył geometrii unikania
- Definiowania bezpieczeństwa mocowania
Uwzględnij lub wyklucz konfigurację z wykonania CAM Assist
Wybierz pole wyboru po prawej stronie nazwy Konfiguracji, aby uwzględnić konfigurację w wykonaniu CAM Assist.
| Uwzględnij konfigurację w wykonaniu CAM Assist | |
| Wyklucz konfigurację z wykonania CAM Assist |
Na przykład, mogłeś stworzyć konfiguracje dla operacji wieloetapowych w swoim pakiecie CAM. Odznaczanie tych, które nie dotyczą bieżącego etapu, odbędzie się tutaj.
Wybierz bryły mocujące
CAM Assist używa brył mocujących przy generowaniu programu. Narzędzia nie mogą zbliżać się w obrębie określonej tolerancji do bryły mocującej.
Jeśli uchwyty/mocowania zostały ustalone w pakiecie CAM, CAM Assist przeniesie te relacje dalej.

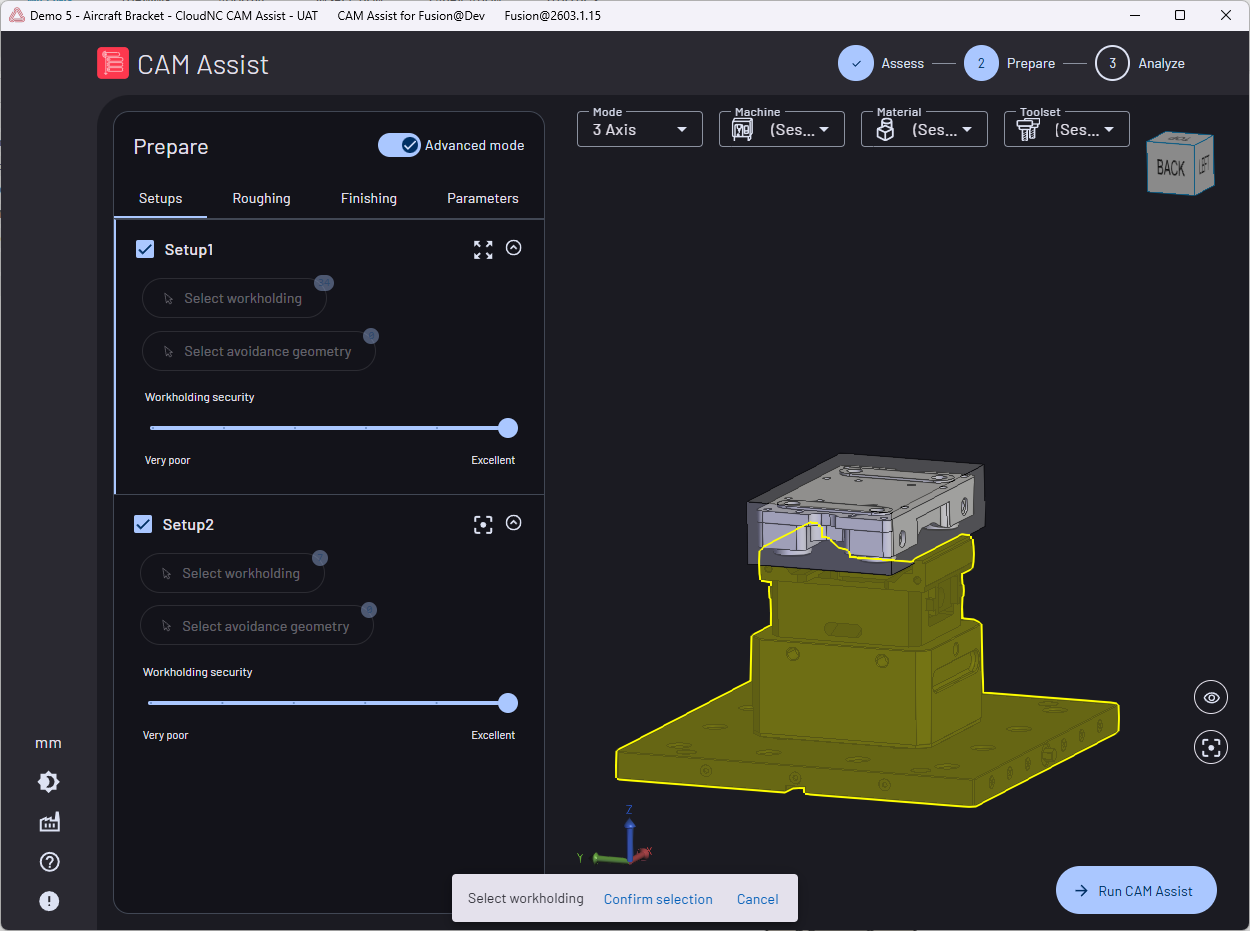

Jeśli potrzebne są zmiany w bryłach mocujących, kliknij przycisk Wybierz mocowanie, aby doprecyzować bryły zidentyfikowane jako mocujące dla bieżącej konfiguracji. Po kliknięciu wszystkie bryły będą wyświetlane jako półprzezroczyste, a wybrane bryły mocujące w konfiguracji będą podświetlone na żółto.
Kliknięcie dowolnej bryły w scenie zdefiniuje ją (lub usunie zdefiniowanie) jako bryłę mocującą dla bieżącej konfiguracji.
UWAGA - Wybierając mocowanie, aktywny widok zmieni się, aby pokazać bryły ze wszystkich konfiguracji. Użyj kontrolek widoczności konfiguracji, aby dopasować widok według potrzeby.
W panelu potwierdzenia na dole strony kliknij Potwierdź wybór, aby zapisać obecnie wybrane bryły jako mocujące dla bieżącej konfiguracji, lub kliknij Anuluj, aby odrzucić wszelkie wprowadzone zmiany. Liczba wyświetlana obok przycisku aktualizuje się zgodnie z nową liczbą wybranych brył.
- Ta funkcjonalność dotyczy tylko bieżącej konfiguracji
- Ta sama bryła może być zdefiniowana jako mocująca w wielu konfiguracjach
Wybierz bryły geometrii unikania
CAM Assist używa brył geometrii unikania, aby ograniczyć ścieżki narzędzi w programie. Konkretne typy ścieżek narzędzi, takie jak wiercenie, mogą naruszać geometrię unikania.
Kliknij przycisk Wybierz geometrię unikania, aby doprecyzować bryły zidentyfikowane jako geometria unikania dla bieżącej konfiguracji. Po kliknięciu wszystkie bryły będą wyświetlane jako półprzezroczyste, a wybrane bryły geometrii unikania w konfiguracji będą podświetlone na żółto.
UWAGA - Wybierając geometrię unikania, aktywny widok zmieni się, aby pokazać bryły ze wszystkich konfiguracji. Użyj kontrolek widoczności konfiguracji, aby dopasować widok według potrzeby.
Kliknięcie dowolnej bryły w scenie zdefiniuje ją (lub usunie zdefiniowanie) jako bryłę geometrii unikania dla bieżącej konfiguracji.
Kliknij Potwierdź wybór, aby zapisać obecnie wybrane bryły jako geometrię unikania dla bieżącej konfiguracji, lub kliknij Anuluj, aby odrzucić wszelkie wprowadzone zmiany. Liczba wyświetlana obok przycisku aktualizuje się zgodnie z nową liczbą wybranych brył.
- Ta funkcjonalność dotyczy tylko bieżącej konfiguracji
- Ta sama bryła może być zdefiniowana jako geometria unikania w wielu konfiguracjach
- Ta sama bryła może być zdefiniowana zarówno jako mocująca, jak i geometria unikania w wielu konfiguracjach
Zdefiniuj bezpieczeństwo mocowania
Bezpieczeństwo mocowania wpływa na zalecenia dotyczące parametrów cięcia AI dla konfiguracji. Zmniejszenie poziomu bezpieczeństwa ogranicza maksymalne dozwolone siły cięcia przewidywane. Zakres tej kontroli wynosi od 50N (Bardzo słabe) do 3,000N (Doskonałe).
Użyj kontrolki suwakowej, aby ustawić bezpieczeństwo mocowania dla każdej konfiguracji. Na przykład, dla programu dwuoperacyjnego w imadle, bezpieczeństwo mocowania może być ustawione całkowicie na prawo (3,000N), ale dla drugiej operacji można ustawić je niżej (1,000N), aby uwzględnić nieco osłabiony chwyt części w imadle.
Tryb zaawansowany
Jeśli wymagane jest więcej szczegółów do przygotowania pliku, włącz przełącznik trybu zaawansowanego.
Gdy jest aktywny, na górze panelu przygotowania wyświetlane są następujące zakładki:
- Setup - Lista konfiguracji przekazanych do CAM Assist (ten widok jest tym, co jest wyświetlane w trybie podstawowym)
- Roughing - Szczegółowe opcje roughing
- Finishing - Szczegółowe opcje finishing
- Parameters - Kontrola nad tym, które rodzaje ścieżek narzędzi są zwracane
Opcje roughing
|
Opcje finishing
