Afwerken van geprofileerde, vrije 3D-oppervlakken door de tool heen en weer te scannen. De stap-over en stap-omlaag bepalen hoe fijn het oppervlak wordt bedekt.
Typische tools
Ball nose eindfrezen

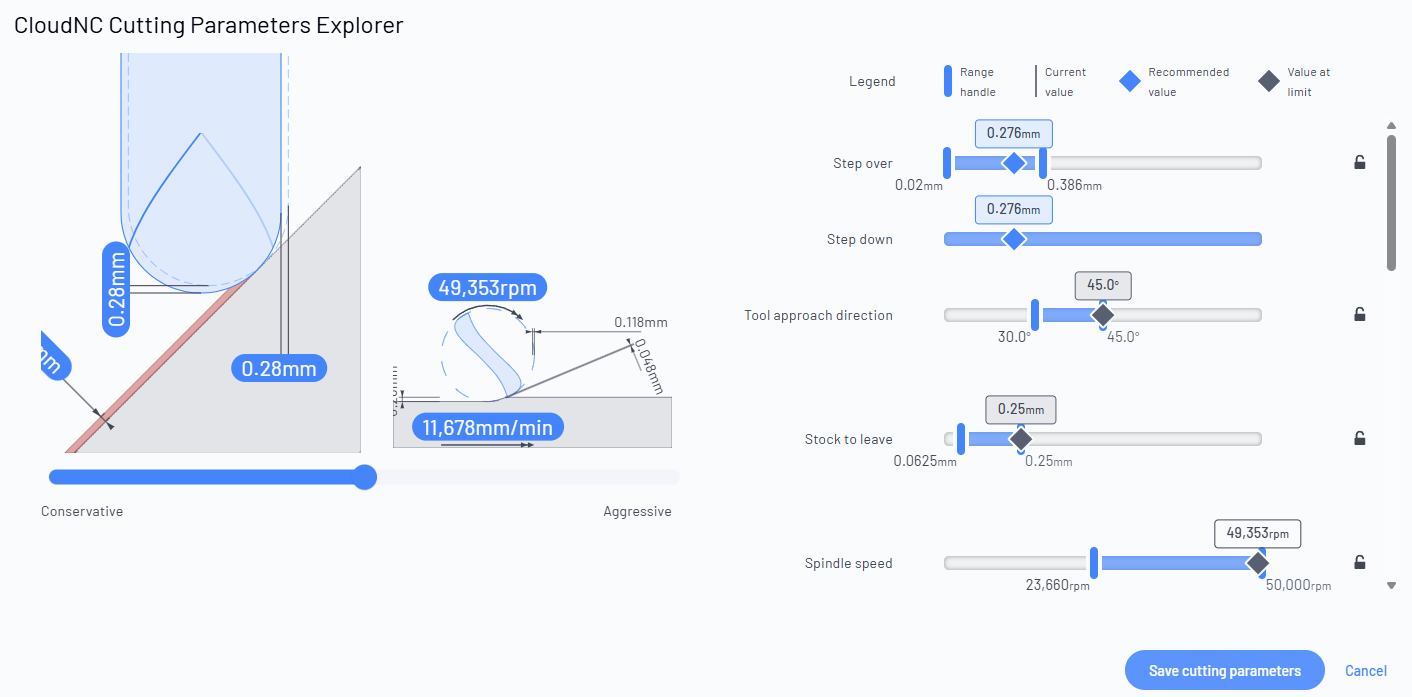

Besturingselementen weergegeven voor deze bewerking
Instelbare rijen zijn schuifregelaars die je kunt beperken (versleep de bereikhandvatten, typ een waarde of vergrendel deze).
Uitlezing rijen worden automatisch bijgewerkt terwijl je de andere wijzigt — ze tonen je het effect, maar je stelt ze niet rechtstreeks in.
Toolafbuiging (gemiddeld)
Instelbaar
microns /thou
Hoe ver de punt van de tool naar verwachting buigt onder snijkracht.
Waarom het belangrijk is: Een gebogen tool snijdt waar het niet hoort — het resultaat is verlies van nauwkeurigheid, taps toelopende wanden en trilling. Het aanscherpen van deze limiet beschermt de dimensionale nauwkeurigheid en afwerking, vooral bij lange of slanke tools.
Breekpunt
Instelbaar
%
Hoe dicht de snijkrachten bij het niveau zijn dat de tool zou beschadigen of breken, weergegeven als percentage van de veilige limiet.
Waarom het belangrijk is: Je veiligheidsmarge tegen een gebroken tool. 100% betekent dat je je op de rand bevind — deze lager houden ruilt een beetje snelheid in voor veel gemoedsrust.
Materiaalverwijderingssnelheid
Uitlezing
cm³/min / in³/min
Het volume van het materiaal dat de snede elke minuut verwijdert.
Waarom het belangrijk is: Een productiviteitsuitlezing, niet iets dat je rechtstreeks instelt. Kijk hoe het stijgt als je de andere instellingen agressiever maakt — het is het belangrijkste nummer voor hoe snel een ruwe bewerking zal lopen.
Beveiliging van werkstuk
Instelbaar
N / lbf
De zijwaartse kracht die de snede uitoefent op het werkstuk en de klem die het vasthoudt.
Waarom het belangrijk is: Als deze kracht te hoog wordt, kan het werkstuk uit de bankschroef of klem worden getrokken tijdens de snede. Het aanscherpen ervan houdt lichtgeklemde of ongemakkelijke opstellingen veilig.
Maximale geometrische kantgrootte
Uitlezing
microns / thou
De hoogte van de kleine richels (“kanten”) die tussen aangrenzende passes worden achtergelaten.
Waarom het belangrijk is: Een uitlezing die voorspelt hoe soepel een afwerkings- of scanpassage zal zijn voordat enige handafwerking plaatsvindt. Kleinere kanten betekenen een fijnere afwerking, maar meer passes.
Oppervlakte-ruwheid
Instelbaar
microns (Ra) /thou
De verwachte afwerkingskwaliteit van het snijoppervlak, uitgedrukt als een Ra-waarde.
Waarom het belangrijk is: Laat je rechtstreek naar een afwerkingsspecificatie draaien. Lagere Ra is gladder, maar betekent doorgaans lichter, langzamere sneden.
Voeding per tand
Uitlezing
mm/tand / in/tand
De dikte van de spanen die elke individuele snijkant meeneemt tijdens het doorlopen van het materiaal.
Waarom het belangrijk is: De fundamentele gezondheidseis van een snede. Te laag en de randen wrijven in plaats van snijden (snelle slijtage, warmte); te hoog en je overbelast de rand. Een uitlezing hier die de andere instellingen beïnvloedt.
Spanenbelasting
Instelbaar
mm / in
De dikte van de spanen die verwijderd worden.
Waarom het belangrijk is: Beïnvloedt de levensduur van de tool, warmte en afwerking. De verkenner houdt het in een gezonde band voor de tool en het materiaal; beperk het als je een voorkeursvracht hebt voor je gereedschap.
Voedingssnelheid
Instelbaar
mm/min / in/min
Hoe snel de tool door het materiaal reist (de tafelinvoer).
Waarom het belangrijk is: De snelheid die je daadwerkelijk voelt op de werkvloer. Snellere voedingen voltooien de klus sneller, maar verhogen de snijkracht, warmte en de belasting op de tool.
Oppervlakk snelheid
Instelbaar
m/min / ft/min
De snelheid van de snijkant terwijl deze langs het materiaal beweegt (de snijsnelheid, Vc).
Waarom het belangrijk is: Bepaald door het materiaal en de coating van de tool — het is de belangrijkste aandrijver van snijwarmte en levensduur van de tool. Samen met de tooldiameter bepaalt het de spindelsnelheid.
Spindelsnelheid
Instelbaar
rpm
Hoe snel de spindel draait.
Waarom het belangrijk is: Afgeleid van de oppervlaksnelheid en de diameter van de tool. Beperk deze als je machine een sweet spot heeft of een maximum dat je moet respecteren.
Spindelvermogen (gemiddeld)
Instelbaar
kW /hp
Het gemiddelde vermogen dat de snede van de spindel vraagt.
Waarom het belangrijk is: Moet binnen wat je machine's spindel kan leveren blijven. Het verlagen van de limiet houdt zwaardere sneden binnen bereik van kleinere machines.
Spindelkoppel
Instelbaar
Nm / hp
De draaiende kracht bij de spindel.
Waarom het belangrijk is: Het is vooral van belang bij zware sneden bij lage rpm, waar koppel in plaats van vermogen de limiet is. Houd het binnen de koppelcurve van je machine.
Te laten materiaal
Instelbaar
mm / in
Een dunne laag materiaal die opzettelijk op het oppervlak wordt achtergelaten.
Waarom het belangrijk is: Laat opruimmateriaal voor een latere afwerkingspassage, zodat de ruwe snede het uiteindelijke oppervlak niet beschadigt. Stel het in om te passen bij je afwerkingstoelage.
Stap-over
Instelbaar
mm / in
De afstand tussen één afwerkingspassage en de volgende, gemeten over het oppervlak.
Waarom het belangrijk is: De dial voor afwerking tegenover tijd bij het frezen. Een kleine stap-over laat een fijnere afwerking met kleinere richels achter, maar er zijn veel meer passes nodig.
Stap-omlaag
Uitlezing
mm / in
De verticale afstand tussen passes terwijl de tool een oppervlak scant.
Waarom het belangrijk is: Een uitlezing voor de verticale passeringsafstand van een scanpassage; werkt met stap-over om in te stellen hoe fijn het oppervlak wordt bedekt.
Tool benaderingsrichting
Instelbaar
graden
De hoek waaronder de tool het oppervlak benadert tijdens een vrije vormpassage.
Waarom het belangrijk is: Verandert welk deel van de tool het snijden uitvoert en hoe schoon het contact met het oppervlak is — een nuttige hefboom voor de afwerking op gesculpte vormen.
