Afwerking van verticale wanden en de zijkanten van elementen tot definitieve maat en afwerking.
Typische gereedschappen
Eindfrezen, bolneusfrezen

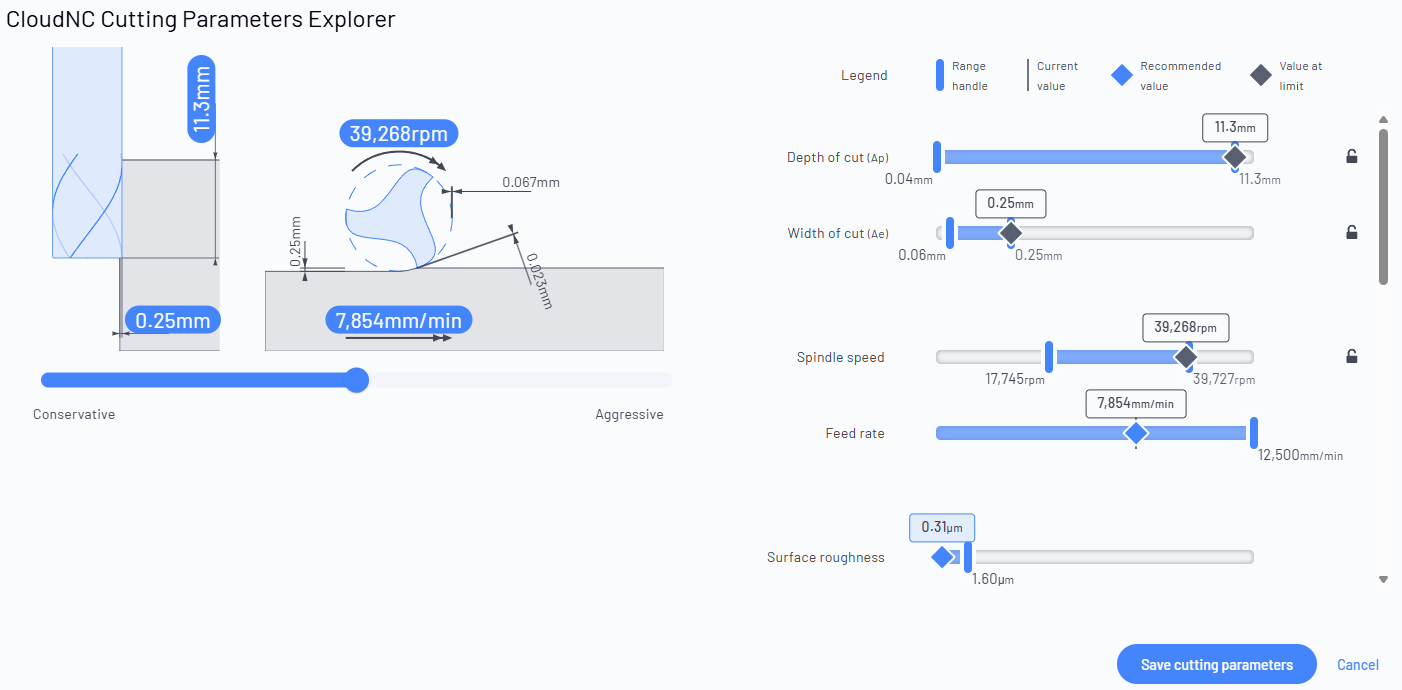

Regelingen die voor deze bewerking worden getoond
Instelbarerijen zijn schuifregelaars die u kunt beperken (sleep de bereikhandvatten, typ een waarde of vergrendel het).
Aflezingenrijen worden automatisch bijgewerkt als u de andere verandert — ze tonen u het effect, maar u stelt ze niet rechtstreeks in.
Snedediepte (Ap)
Instelbaar
mm / in
Hoe diep het gereedschap in het materiaal doordringt langs zijn as bij elke doorgang.
Waarom het belangrijk is: De grootste hefboom voor de hoeveelheid metaal die u per doorgang verwijdert. Diepere sneden verwijderen materiaal sneller maar verhogen de snijkracht, hitte en gereedschapafbuiging — duw te ver en u krijgt trilling, slechte afwerking of een gebroken gereedschap.
Snede breedte (Ae)
Instelbaar
mm / in
Hoeveel van de diameter van het gereedschap zijwaarts in het materiaal is betrokken (de stap-over).
Waarom het belangrijk is: Werkt hand in hand met de snedediepte om de snijkracht in te stellen. Een bredere betrokkenheid verwijdert meer per doorgang maar verhoogt de zijwaartse kracht op het gereedschap en het werkstuk.
Gereedschapafbuiging (gemiddeld)
Instelbaar
micron / duizend
Hoe ver de punt van het gereedschap naar verwachting afbuigt onder snijkracht.
Waarom het belangrijk is: Een buigend gereedschap snijdt waar het niet bedoeld is — het resultaat is verlies van nauwkeurigheid, taps toelopende wanden en trilling. Dit limiet verstrakken beschermt de dimensionale nauwkeurigheid en afwerking, vooral bij lange of slanke gereedschappen.
Breekpunt
Instelbaar
%
Hoe dicht de snijkrachten bij het niveau zijn dat het gereedschap zou kunnen beschadigen of breken, weergegeven als een percentage van de veilige limiet.
Waarom het belangrijk is: Uw veiligheidsmarge tegen een gebroken gereedschap. 100% betekent dat u precies aan de rand bent — dit laag houden ruilt een beetje snelheid voor veel gemoedsrust.
Materiaalverwijderingspercentage
Aflezing
cm³/min / in³/min
Het volume van het materiaal dat de snede elke minuut verwijdert.
Waarom het belangrijk is: Een productiviteitsaflezing, geen iets dat u direct instelt. Bekijk het stijgen terwijl u de andere instellingen agressiever maakt — het is het hoofdaantal voor hoe snel een freessessie zal verlopen.
Beveiliging van de werkholding
Instelbaar
N / lbf
De zijwaartse kracht die de snede op het werkstuk en de fixture uitoefent.
Waarom het belangrijk is: Als deze kracht te hoog wordt, kan het werkstuk tijdens het snijden uit de bankschroef of fixture worden getrokken. Dit verstrakken houdt licht-geklemde of ongemakkelijke opstellingen veilig.
Maximale geometrische cuspgrootte
Aflezing
micron / duizend
De hoogte van de kleine richel ("cusp") die tussen aangrenzende doorgangen is achtergelaten.
Waarom het belangrijk is: Een aflezing die voorspelt hoe glad een afwerkings- of scanningdoorgang zal zijn voordat enige handafwerking plaatsvindt. Kleinere cusps betekenen een fijnere afwerking maar meer doorgangen.
Oppervlakteruwheid
Instelbaar
micron (Ra) / duizend
De verwachte afwerkingskwaliteit van het snijoppervlak, uitgedrukt als een Ra-waarde.
Waarom het belangrijk is: Laat u rechtstreeks naar een specificatie voor afwerking draaien. Lagere Ra is gladder maar betekent meestal lichtere, tragere sneden.
Voedsel per tand
Aflezing
mm/tand / in/tand
De dikte van de spanen die elke individuele snijkant neemt terwijl deze door het materiaal gaat.
Waarom het belangrijk is: De fundamentele gezondheidsmeting van een snede. Te laag en de snijkanten wrijven in plaats van snijden (snelle slijtage, hitte); te hoog en je overbelast de rand. Een aflezing hier die door de andere instellingen gevoed wordt.
Spanenlast
Instelbaar
mm / in
De dikte van de spanen die verwijderd worden.
Waarom het belangrijk is: Beïnvloedt de levensduur van het gereedschap, warmte en afwerking. De explorer houdt het binnen een gezonde band voor het gereedschap en materiaal; beperk het als je een voorkeur hebt voor de spanenlast voor jouw gereedschap.
Voedselsnelheid
Instelbaar
mm/min
Hoe snel het gereedschap door het materiaal beweegt (de tafelsnelheid).
Waarom het belangrijk is: De snelheid die je daadwerkelijk op de werkvloer voelt. Snellere voedingen voltooien de taak sneller maar verhogen de snijkracht, hitte en de belasting op het gereedschap.
Oppervlakesnelheid
Instelbaar
m/min / ft/min
De snelheid van de snijkant terwijl deze voorbij het materiaal gaat (de snijsnelheid, Vc).
Waarom het belangrijk is: Bepaald door het materiaal en de gereedschapcoating — het is de belangrijkste factor voor snijhitte en de levensduur van het gereedschap. Samen met de diameter van het gereedschap bepaalt het de spindelsnelheid.
Spindelsnelheid
Instelbaar
rpm
Hoe snel de spil draait.
Waarom het belangrijk is: Afgeleid van de oppervlakesnelheid en de diameter van het gereedschap. Beperk het als uw machine een sweet spot heeft of een maximum dat u moet respecteren.
Spindlevermogen (gemiddeld)
Instelbaar
kW / pk
Het gemiddelde vermogen dat de snede van de spil trekt.
Waarom het belangrijk is: Moet binnen wat de spil van uw machine kan leveren blijven. Het verlagen van de limiet houdt zwaardere sneden binnen het bereik van kleinere machines.
Spindelkoppel
Instelbaar
Nm / ft lb
De draaiende kracht bij de spindle.
Waarom het belangrijk is: Het heeft vooral belang bij zware sneden op lage rpm, waar koppel in plaats van vermogen de limiet is. Houd het binnen de koppelcurve van uw machine.
