Snijden van volledige breedte sleuven, waarbij de gereedschap aan beide zijden is begraven. Omdat de sleufbreedte door het gereedschap is vastgelegd, wordt de snijbreedte weergegeven als een uitlezing in plaats van iets dat u instelt. Een Ramping-tab dekt de instapbeweging waar gebruikt.
Typische gereedschappen
Freesgereedschappen

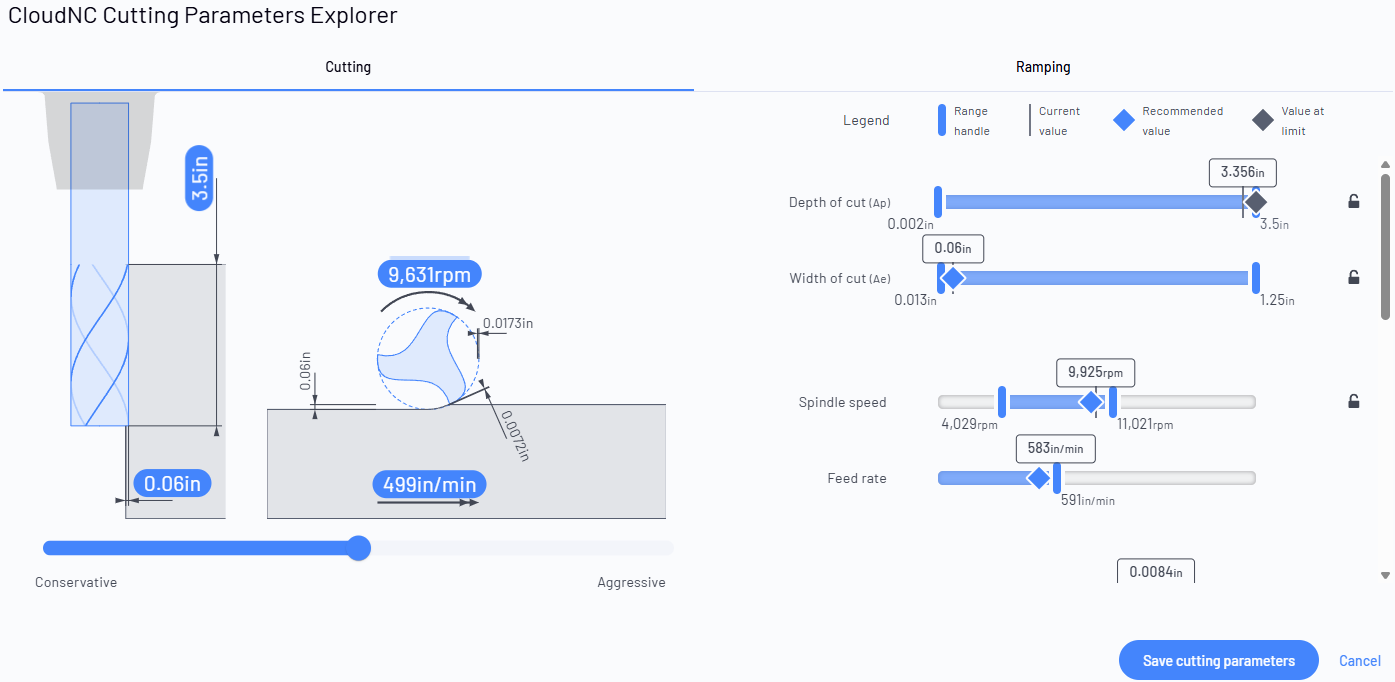

Bedieningselementen weergegeven voor deze operatie
Verstelbare rijen zijn schuifregelaars die u kunt beperken (slepen met de bereik-handvatten, een waarde typen of deze vergrendelen).
Uitlezing rijen worden automatisch bijgewerkt terwijl u de andere verandert — ze tonen u het effect, maar u stelt ze niet direct in.
Snijden tab
Snijdiepte (Ap)
Verstelbaar
mm / in
Hoe diep het gereedschap in het materiaal steekt langs zijn as bij elke pas.
Waarom het belangrijk is: De grootste hefboom voor hoeveel metaal u per pas verwijdert. Diepere sneden verwijderen materiaal sneller maar verhogen de snijkracht, hitte en gereedschapsafbuiging — duw te ver en je krijgt trilling, slechte afwerking of een gebroken gereedschap.
Snijbreedte (Ae)
Verstelbaar
mm / in
Hoeveel van de diameter van het gereedschap zijwaarts in het materiaal is engaged (de step-over).
Waarom het belangrijk is: Werkt hand in hand met de snijdiepte om de snijklare te bepalen. Een bredere engagement verwijdert meer per pas maar verhoogt de zijkracht op het gereedschap en het onderdeel.
Gereedschapsafbuiging (gemiddeld)
Verstelbaar
microns / thou
Hoe ver de punt van het gereedschap naar verwachting buigt onder de snijkracht.
Waarom het belangrijk is: Een buigend gereedschap snijdt waar het niet zou moeten — het resultaat is verloren nauwkeurigheid, taps toelopende wanden en trilling. Het aanscherpen van deze limiet beschermt de dimensionale nauwkeurigheid en afwerking, vooral met lange of slanke gereedschappen.
Breekpunt
Verstelbaar
%
Hoe dicht de snijkrachten bij het niveau zijn dat het gereedschap zou beschadigen of breken, weergegeven als een percentage van de veilige limiet.
Waarom het belangrijk is: Uw veiligheidsmarge tegen een gebroken gereedschap. 100% betekent dat je precies op de rand zit — deze lager houden ruilt een beetje snelheid in voor veel gemoedsrust.
Materiaal verwijderingssnelheid
Uitlezing
cm³/min / in³/min
Het volume van het materiaal dat de snede elke minuut verwijdert.
Waarom het belangrijk is: Een productiviteitsuitlezing, niet iets dat u direct instelt. Kijk hoe het stijgt naarmate u de andere instellingen agressiever maakt — het is het hoofdgetal voor hoe snel een ruwe job zal draaien.
Werkholding-beveiliging
Verstelbaar
N / lbf
De zijwaartse kracht die de snede op het onderdeel en de fixture die het vasthoudt uitoefent.
Waarom het belangrijk is: Als deze kracht te hoog wordt, kan deze het onderdeel uit de bankschroef of fixture trekken tijdens het snijden. Het aanscherpen houdt lichtgeclampte of ongemakkelijke opstellingen veilig.
Voeding per tand
Uitlezing
mm/tand
De dikte van de spanen die elke individuele snijkant neemt wanneer deze door het materiaal gaat.
Waarom het belangrijk is: De fundamentele gezondheidsindex van een snede. Te laag en de randen wrijven in plaats van snijden (snelle slijtage, hitte); te hoog en je overbelast de rand. Een uitlezing hier die de andere instellingen voeden.
Spanenlast
Verstelbaar
mm / in
De dikte van de spanen die wordt verwijderd.
Waarom het belangrijk is: Bepaalt de levensduur van het gereedschap, hitte en afwerking. De verkenner houdt het in een gezond bereik voor het gereedschap en materiaal; beperk het indien u een voorkeurslast voor uw gereedschap heeft.
Voedingssnelheid
Verstelbaar
mm/min
Hoe snel het gereedschap door het materiaal beweegt (de tafelvoeding).
Waarom het belangrijk is: De snelheid die je daadwerkelijk voelt op de werkvloer. Snellere voedingen maken het werk eerder af, maar verhogen de snijkracht, hitte en de belasting op het gereedschap.
Oppervlakte snelheid
Verstelbaar
m/min / ft/min
De snelheid van de snijkant terwijl deze voorbij het materiaal beweegt (de snijsnelheid, Vc).
Waarom het belangrijk is: Afgeleid van het materiaal en de gereedschapscoating — het is de belangrijkste aandrijver van snithitte en levensduur van het gereedschap. Samen met de diameter van het gereedschap bepaalt het de spindelsnelheid.
Spindelsnelheid
Verstelbaar
rpm
Hoe snel de spindel draait.
Waarom het belangrijk is: Afgeleid van de oppervlaktel snelheid en de diameter van het gereedschap. Beperk het als uw machine een sweet spot of een maximum heeft dat u moet respecteren.
Spindelmacht (gemiddeld)
Verstelbaar
kW / hp
Het gemiddelde vermogen dat de snede van de spindel vraagt.
Waarom het belangrijk is: Moet binnen de capaciteit van de spindel van uw machine blijven. Het verlagen van de limiet houdt zwaardere sneden binnen het bereik van kleinere machines.
Spindelmoment
Verstelbaar
Nm / ft lb
De draaikracht bij de spindel.
Waarom het belangrijk is: Is vooral belangrijk voor zware sneden bij lage rpm, waar koppel in plaats van vermogen de limiet is. Houd het binnen de koppelcurve van uw machine.
Ramping-tab
Snijdiepte (Ap)
Uitlezing
mm / in
Hoe diep het gereedschap in het materiaal steekt langs zijn as bij elke pas.
Waarom het belangrijk is: De grootste hefboom voor hoeveel metaal u per pas verwijdert. Diepere sneden verwijderen materiaal sneller maar verhogen de snijkracht, hitte en gereedschapsafbuiging — duw te ver en je krijgt trilling, slechte afwerking of een gebroken gereedschap.
Snijbreedte (Ae)
Uitlezing
mm / in
Hoeveel van de diameter van het gereedschap zijwaarts in het materiaal is engaged (de step-over).
Waarom het belangrijk is: Werkt hand in hand met de snijdiepte om de snijklare te bepalen. Een bredere engagement verwijdert meer per pas maar verhoogt de zijkracht op het gereedschap en het onderdeel.
Gereedschapsafbuiging (gemiddeld)
Verstelbaar
microns / thou
Hoe ver de punt van het gereedschap naar verwachting buigt onder de snijkracht.
Waarom het belangrijk is:
