De Voorbereiden fase stelt de parameters in voor een CAM Assist run. Het omvat bedieningselementen voor welke opstellingen worden gebruikt; welke typen bewerkingen nodig zijn; en de geavanceerde parameters voor elke bewerking.
Inhoud
Voorbereiden paneel - Basismodus
Voorbereiden paneel - Geavanceerde modus
Voordat je CAM Assist uitvoert, gebruik je Voorbereiden om details te geven voor het strategie-generatieverzoek. Dit omvat het definiëren van de machine en modus die worden gebruikt, materialen, gereedschap bibliotheken en andere contextuele informatie. Bovendien stelt de Voorbereiden fase je ook in staat om fijn te controleren welke bewerkingstypen worden uitgevoerd en welke opstellingen moeten worden overwogen.
Voor gebruikers van CAM Assist v1 komt de Voorbereiden fase overeen met het CAM Assist dialoogvenster dat wordt gebruikt om een CAM Assist run te beheren.
Workflow
De Voorbereiden fase wordt geladen na de succesvolle voltooiing van de Beoordelingsfase, en updates het scherm om de bedieningselementen te bieden die je kunt gebruiken om de CAM Assist run te bepalen. In sessiemachines worden materialen en gereedschapsbibliotheken geparsed en weergegeven.
Voortgang naar programmagenatie en de Analyse fase wordt bereikt door op de knop Run CAM Assist te drukken, die wordt ingeschakeld zodra geldige selecties voor machine, materiaal en gereedschapsbibliotheken zijn gemaakt.
Indeling
Het Voorbereiden scherm weerspiegelt dat van de Beoordelingsfase met een contextueel paneel aan de linkerkant van het scherm en een grote visualisatie van het scenario aan de rechterkant. Een extra menubalk wordt bovenaan het scherm weergegeven om de geselecteerde bewerkingsmodus; machine; materiaal en gereedschapsbibliotheken te tonen.
Het Voorbereiden paneel toont de opstellingen die aan CAM Assist zijn verstrekt; biedt controle over welke opstellingen worden gebruikt; en bevat een Geavanceerd Weergave schakelaar om gedetailleerde bedieningselementen voor de CAM Assist run weer te geven.
Voorbereiden paneel
Basismodus

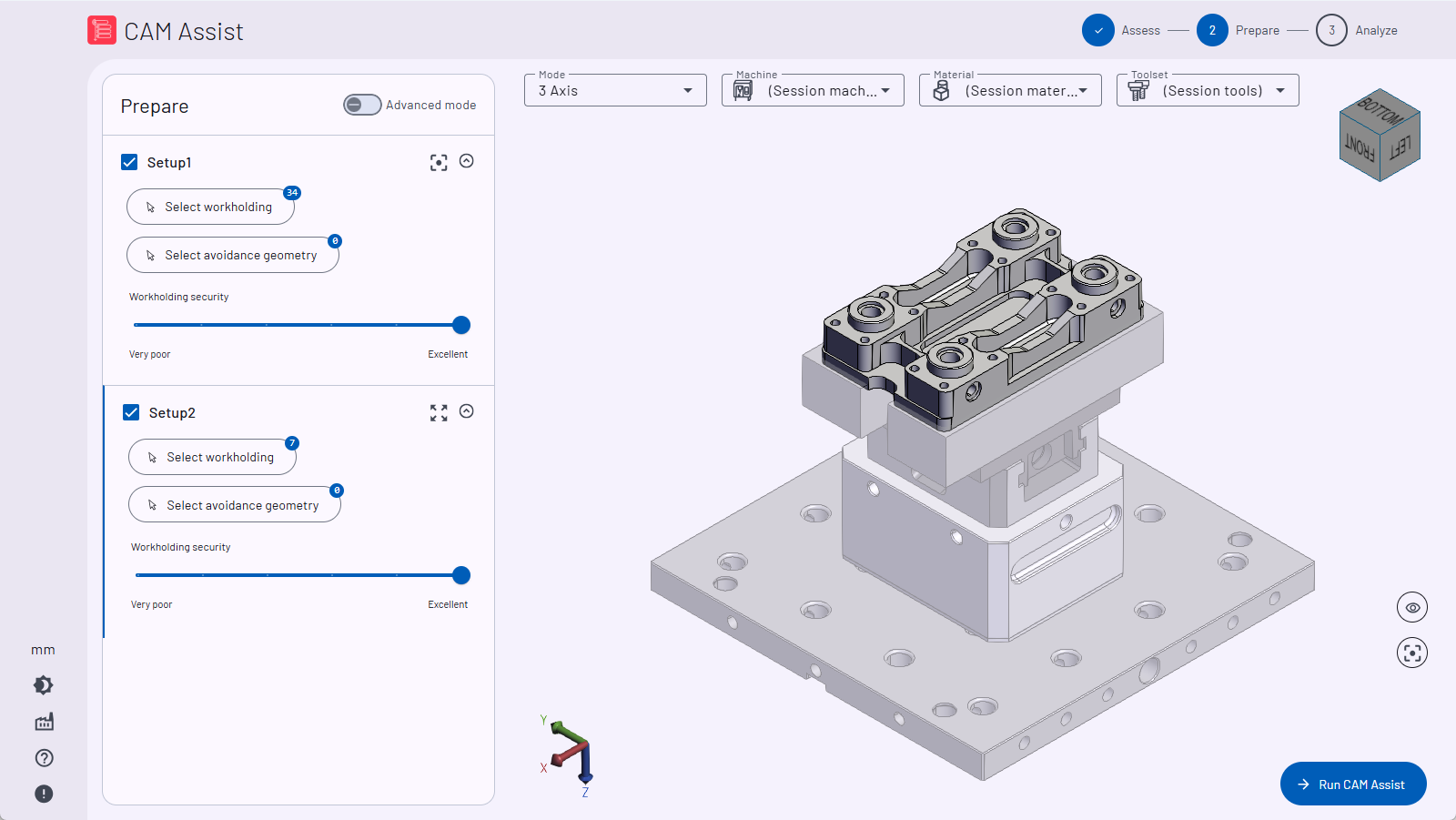

In de Basismodus (wanneer de Geavanceerde schakelaar uit is), toont het Voorbereiden paneel elke opstelling die aan CAM Assist is verstrekt vanuit het CAM pakket. Raadpleeg deze pagina voor hoe opstellingen zich verhouden tot elk ondersteund CAM pakket.
Basismodus biedt de essentiële minimale bedieningselementen om de CAM Assist run in te stellen.
Elke opstelling paneel bevat bedieningselementen om:
- Opstelling bij de CAM Assist run in te sluiten of uit te sluiten
- Opstelling oriëntatie en lichamen te visualiseren
- De opstelling panel uit te vouwen of in te klappen
- Vast te houden lichamen te selecteren, huidig aantal getoonde lichamen
- Afwijkingsgeometrieën te selecteren
- Vast te houden beveiliging te definiëren
Opstelling bij de CAM Assist run in te sluiten of uit te sluiten
Selecteer het checkbox aan de rechterkant van de Opstelling naam om de opstelling bij de CAM Assist run in te sluiten.
| Opstelling bij CAM Assist run insluiten | |
| Opstelling uit CAM Assist run uitsluiten |
Bijvoorbeeld, je hebt mogelijk opstellingen gemaakt voor meerfasige bewerkingen in jouw CAM pakket. Het uitschakelen van diegene die niet van toepassing zijn op de huidige fase kan hier worden gedaan.
Selecteer vasthoudlichamen
CAM Assist gebruikt vasthoudlichamen bij het genereren van het programma. Gereedschappen mogen niet binnen een vooraf gedefinieerde tolerantie van een vasthoudlichaam komen.
Als fixtures/vasthoudingen zijn vastgesteld in het CAM pakket, zal CAM Assist die relaties behouden.

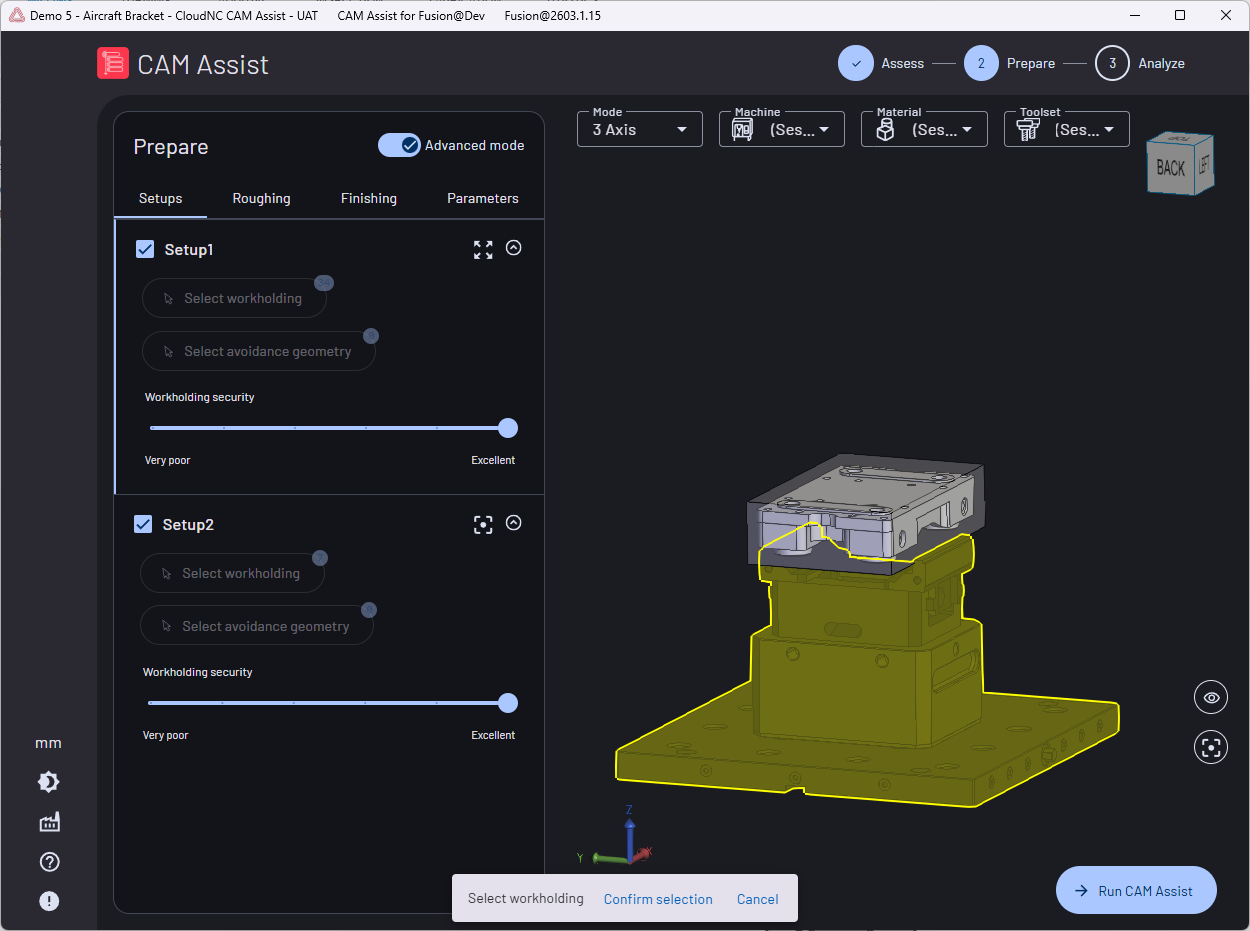

Als wijzigingen aan de vasthoudlichamen nodig zijn, klik dan op de Selecteer vasthouding knop om de lichaams identificaties die als vasthoudingen voor de huidige opstelling worden beschouwd te verfijnen. Wanneer je erop klikt, worden alle lichamen doorschijnend weergegeven en geselecteerde vasthoudlichamen in de opstelling zijn geel gekleurd.
Door op een lichaam in de scène te klikken, wordt het gedefinieerd (of gewist) als een vasthoudlichaam voor de huidige opstelling.
OPMERKING - Het selecteren van de vasthouding verandert de actieve weergave om lichamen van alle opstellingen te tonen. Gebruik de Opstelling zichtbaarheid bedieningselementen om de weergave waar nodig te verfijnen.
In het bevestigingspaneel onderaan de pagina, klik op Bevestig selectie om de momenteel gekleurde lichamen als de vasthoudingen voor de huidige opstelling op te slaan, of klik op Annuleer om eventuele aangebrachte wijzigingen te verwerpen. Het aantal dat naast de knop wordt weergegeven, wordt bijgewerkt met het nieuwe aantal geselecteerde lichamen.
- Deze functionaliteit heeft alleen invloed op de huidige opstelling
- Hetzelfde lichaam kan als vasthouding in meerdere opstellingen worden gedefinieerd
Selecteer afwijkingsgeometrieën
CAM Assist gebruikt afwijkingsgeometrieën om gereedschapsbanen binnen het programma te beperken. Specifieke gereedschapsbaan types zoals boren zijn toegestaan om een afwijkingsgeometrie te doorbreken.

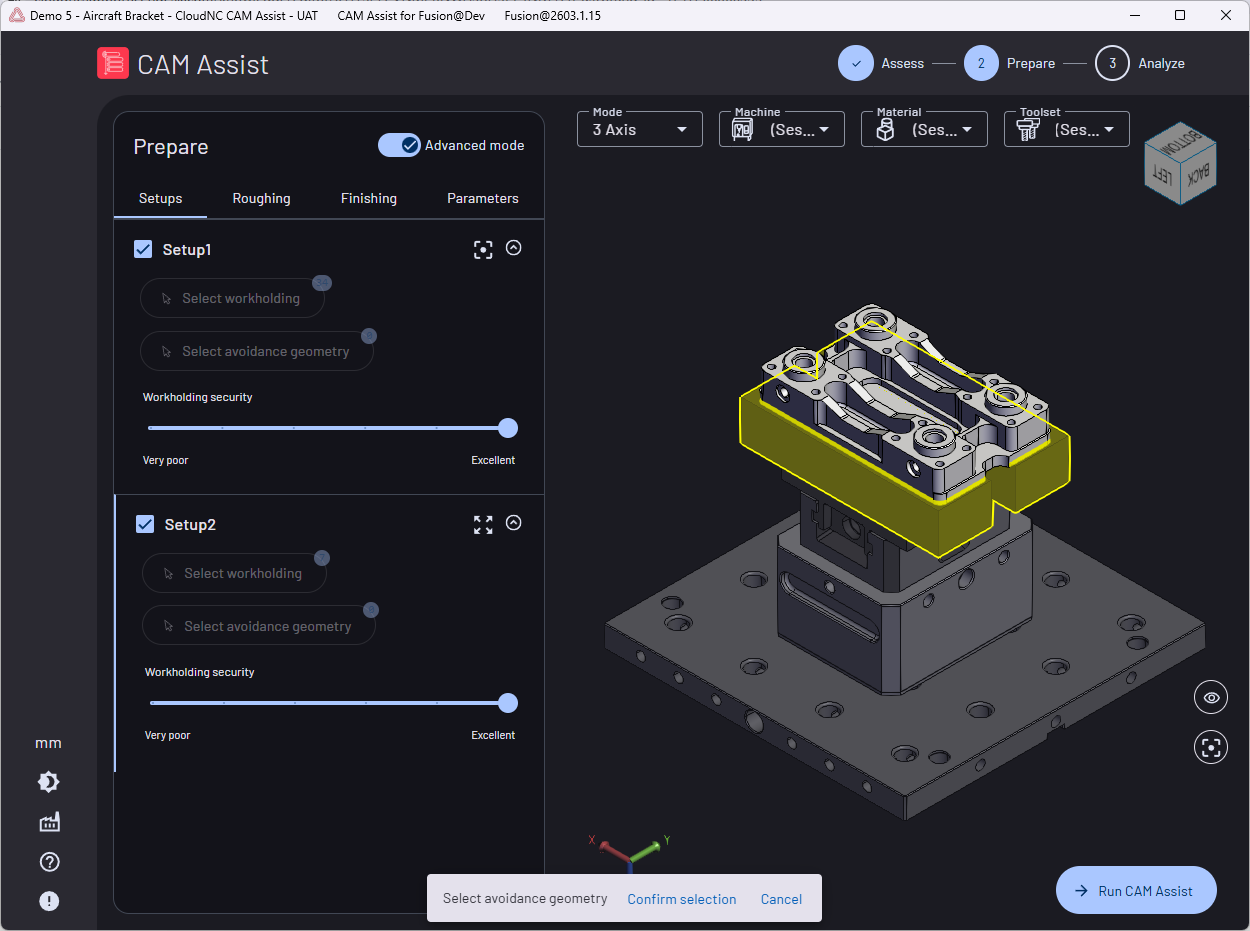

Klik op de Selecteer afwijkingsgeometrie knop om de lichamen die als afwijkingsgeometrieën voor de huidige opstelling zijn geïdentificeerd te verfijnen. Wanneer je erop klikt, worden alle lichamen doorschijnend weergegeven en geselecteerde afwijkingsgeometrieën in de opstelling zijn geel gekleurd.
OPMERKING - Het selecteren van de afwijkingsgeometrie verandert de actieve weergave om lichamen van alle opstellingen te tonen. Gebruik de Opstelling zichtbaarheidsbedieningselementen om de weergave waar nodig te verfijnen.
Door op een lichaam in de scène te klikken, wordt het gedefinieerd (of gewist) als een afwijkingsgeometrie lichaam voor de huidige opstelling.
Klik op Bevestig selectie om de momenteel gekleurde lichamen als de afwijkingsgeometrieën voor de huidige opstelling op te slaan, of klik op Annuleer om eventuele aangebrachte wijzigingen te verwerpen. Het aantal dat naast de knop wordt weergegeven, wordt bijgewerkt met het nieuwe aantal geselecteerde lichamen.
- Deze functionaliteit heeft alleen invloed op de huidige opstelling
- Hetzelfde lichaam kan als afwijkingsgeometrie in meerdere opstellingen worden gedefinieerd
- Hetzelfde lichaam kan als zowel vasthouding als afwijkingsgeometrie in meerdere opstellingen worden gedefinieerd
Vast te houden beveiliging definiëren
De vasthoudveiligheid heeft invloed op de aanbevelingen voor snijparameters die voor de opstelling worden gedaan door de AI. Het verlagen van het beveiligingsniveau beperkt de maximaal toegestane snijkrachten die worden voorspeld. De range van deze controle ligt tussen 50N (Zeer slecht) en 3,000N (Uitstekend).
Gebruik de gegradueerde schuifregelaar om de vasthoudveiligheid voor elke opstelling in te stellen. Bijvoorbeeld, voor een twee-bewerking programma in een drieklauw, kan de vasthoudveiligheid helemaal naar rechts (3,000N) worden ingesteld, maar voor de tweede bewerking kan het lager worden ingesteld (1,000N) om rekening te houden met een iets verminderde grip op het onderdeel in de drieklauw.
Geavanceerde modus
Als er meer definitie nodig is voor het voorbereiden van het bestand, schakel dan de Geavanceerde modus schakelaar in.
Wanneer actief, worden de volgende tabbladen bovenaan het Voorbereiden paneel weergegeven:
- Opstelling - Lijst van opstellingen die aan CAM Assist zijn doorgegeven (deze weergave is wat wordt weergegeven in de Basismodus)
- Ruwbewerking - Gedetailleerde ruwbewerking opties
- Afwerking - Gedetailleerde afwerkingsopties
- Parameters - Controle over welke gereedschapsbaan types worden geretourneerd
Ruwbewerking opties
|
Afwerkingsopties
|
