Finitura di superfici 3D scolpite e libere scansionando lo strumento avanti e indietro. Il passo laterale e il passo verticale controllano quanto finemente viene coperta la superficie.
Strumenti tipici
Fresatrici a punta sferica

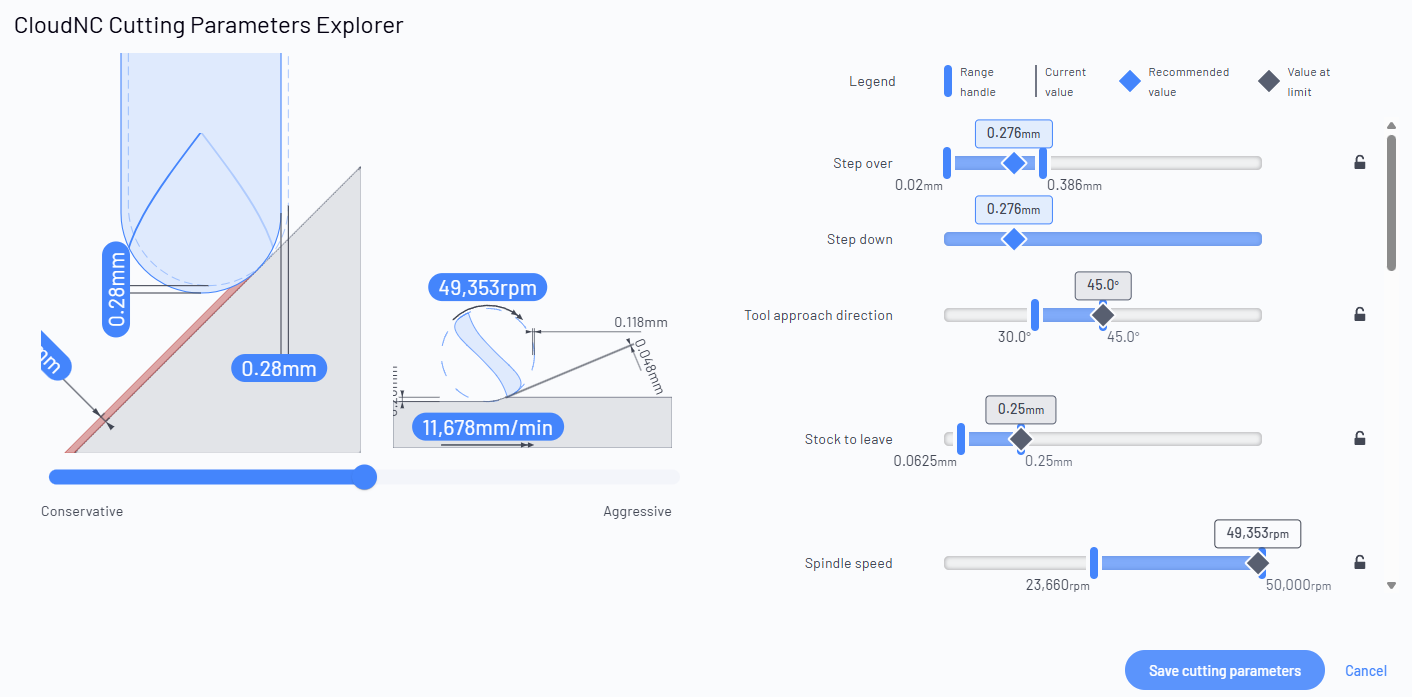

Controlli mostrati per questa operazione
Regolabile le righe sono cursori che puoi limitare (trascina i manici di intervallo, digita un valore, o bloccalo).
Visualizzazione le righe si aggiornano automaticamente mentre cambi le altre — mostrano l'effetto, ma non le imposti direttamente.
Deflessione dello strumento (media)
Regolabile
micron / mil
Quanto si prevede che la punta dello strumento si curvi sotto la forza di taglio.
Perché è importante: Uno strumento curvato taglia dove non dovrebbe — il risultato è una perdita di precisione, pareti conici e vibrazioni. Restringere questo limite protegge la precisione dimensionale e la finitura, soprattutto con strumenti lunghi o sottili.
Punto di rottura
Regolabile
%
Quanto vicine sono le forze di taglio al livello che danneggerebbe o romperebbe lo strumento, mostrato come percentuale del limite sicuro.
Perché è importante: Il tuo margine di sicurezza contro uno strumento rotto. 100% significa che sei proprio al limite — mantenerlo più basso scambia un po' di velocità per molta tranquillità.
Tasso di rimozione del materiale
Visualizzazione
cm³/min / in³/min
Il volume di materiale rimosso dal taglio ogni minuto.
Perché è importante: Una visualizzazione di produttività, non qualcosa che imposti direttamente. Osservala aumentare mentre rendi le altre impostazioni più aggressive — è il numero principale per quanto velocemente verrà eseguito un lavoro di sgrossatura.
Sicurezza del sistema di bloccaggio
Regolabile
N / lbf
La forza laterale che il taglio esercita sul pezzo e sul supporto che lo tiene.
Perché è importante: Se questa forza diventa troppo alta, può estrarre il pezzo dal morso o dal supporto durante il taglio. Restringerla mantiene sicure configurazioni poco serrate o scomode.
Dimensione massima delle cuspidi geometriche
Visualizzazione
micron / mil
L'altezza delle piccole creste (“cuspidi”) lasciate tra i passaggi adiacenti.
Perché è importante: Una visualizzazione che prevede quanto sarà liscia una passata di finitura o di scansione prima di qualsiasi sfumatura manuale. Cuspidi più piccole significano una finitura più fine ma più passaggi.
Rugosità della superficie
Regolabile
micron (Ra) / mil
La qualità di finitura prevista della superficie tagliata, espressa come valore Ra.
Perché è importante: Ti consente di impostare direttamente una specifica di finitura. Un Ra più basso è più liscio ma di solito significa tagli più leggeri e lenti.
Avanzamento per dente
Visualizzazione
mm/dente / in/dente
Lo spessore del truciolo che ciascun bordo di taglio prende mentre passa attraverso il materiale.
Perché è importante: Il parametro fondamentale di salute di un taglio. Troppo basso e i bordi sfregano invece di tagliare (usura rapida, calore); troppo alto e sovraccarichi il bordo. Una visualizzazione qui che le altre impostazioni influenzano.
Carico del truciolo
Regolabile
mm / in
Lo spessore del truciolo in fase di rimozione.
Perché è importante: Influisce sulla durata dello strumento, sul calore e sulla finitura. L'esploratore mantiene il carico in un intervallo salutare per lo strumento e il materiale; limitati se hai un carico preferito per il tuo utensile.
Tasso di avanzamento
Regolabile
mm/min / in/min
Quanto velocemente lo strumento si muove attraverso il materiale (il feed del tavolo).
Perché è importante: La velocità che senti effettivamente in officina. Feed più veloci completano il lavoro prima ma aumentano la forza di taglio, il calore e il carico sullo strumento.
Velocità della superficie
Regolabile
m/min / ft/min
La velocità del bordo di taglio mentre passa attraverso il materiale (la velocità di taglio, Vc).
Perché è importante: Impostata dal materiale e dal rivestimento dello strumento — è il principale fattore di calore e durata dello strumento. Insieme al diametro dello strumento determina la velocità del mandrino.
Velocità del mandrino
Regolabile
giri/min
Quanto velocemente gira il mandrino.
Perché è importante: Derivata dalla velocità della superficie e dal diametro dello strumento. Limitala se la tua macchina ha un punto ideale o un massimo che devi rispettare.
Potenza del mandrino (media)
Regolabile
kW /hp
La potenza media richiesta dal taglio dal mandrino.
Perché è importante: Deve rimanere all'interno di ciò che il mandrino della tua macchina può fornire. Ridurre il limite mantiene tagli più pesanti alla portata di macchine più piccole.
Coppia del mandrino
Regolabile
Nm / hp
La forza di torsione al mandrino.
Perché è importante: È più rilevante per tagli pesanti a bassa velocità, dove la coppia piuttosto che la potenza è il limite. Mantienila all'interno della curva di coppia della tua macchina.
Materiale da lasciare
Regolabile
mm / in
Uno strato sottile di materiale lasciato deliberatamente sulla superficie.
Perché è importante: Lascia materiale di pulizia per un passaggio di finitura successivo, in modo che il taglio di sgrossatura non segni la superficie finale. Impostalo per abbinare il tuo margine di finitura.
Passo laterale
Regolabile
mm / in
La distanza tra un passaggio di finitura e il successivo, misurata sulla superficie.
Perché è importante: Il parametro di finitura rispetto al tempo per la superfici. Un passo laterale piccolo lascia una superficie più fine con cuspidi più piccole ma richiede molti più passaggi.
Passo verticale
Visualizzazione
mm / in
La distanza verticale tra i passaggi mentre lo strumento scansiona una superficie.
Perché è importante: Una visualizzazione per la spaziatura dei passaggi verticali su un passaggio di scansione; funziona con il passo laterale per impostare quanto finemente viene coperta la superficie.
Direzione di avvicinamento dello strumento
Regolabile
gradi
L'angolo al quale lo strumento si avvicina alla superficie in un passaggio libero.
Perché è importante: Cambia quale parte dello strumento esegue il taglio e quanto pulitamente contatta la superficie — una leva utile per la finitura su forme scolpite.
