Fresatura di scanalature a tutta larghezza, dove l'utensile è interrato su entrambi i lati. Poiché la larghezza della scanalatura è fissa in base all'utensile, la larghezza di taglio è visualizzata come dato invece di qualcosa che imposti. Una scheda Ramping copre il movimento di ingresso dove utilizzato.
Utensili tipici
Fresatrici a candela

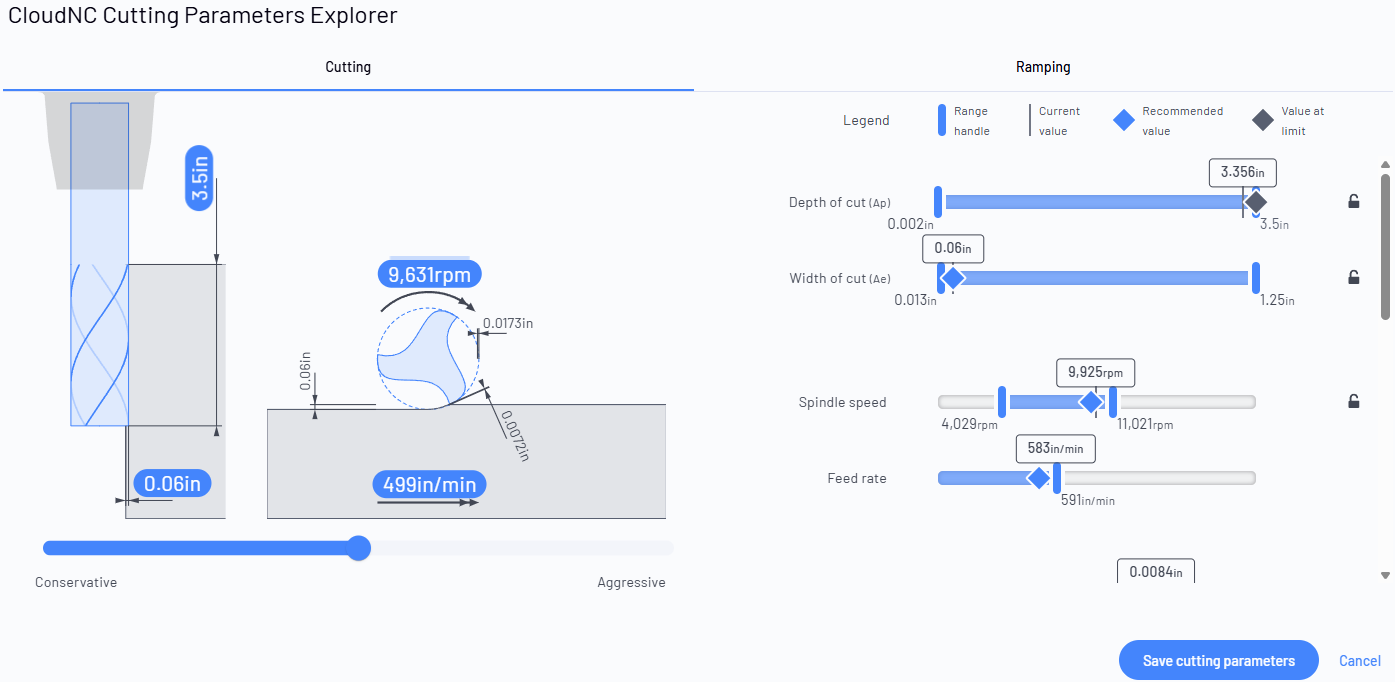

Controlli mostrati per questa operazione
Righe regolabili sono cursori che puoi limitare (trascina i manici dell'intervallo, inserisci un valore o bloccala).
Valore visualizzato si aggiorna automaticamente mentre modifichi gli altri — mostrano l'effetto, ma non li imposti direttamente.
Scheda di Taglio
Profondità di taglio(Ap)
Regolabile
mm / in
Quanto profondamente l'utensile penetra nel materiale lungo il suo asse in ogni passaggio.
Perché è importante: Il fattore principale su quanto metallo rimuovi per passaggio. Tagli più profondi rimuovono materiale più rapidamente, ma aumentano la forza di taglio, il calore e la deflessione dell'utensile — se spingi troppo, ottieni vibrazioni, finitura scadente o un utensile rotto.
Larghezza di taglio(Ae)
Regolabile
mm / in
Quanta parte del diametro dell'utensile è impegnata lateralmente nel materiale (l'overlap).
Perché è importante: Lavora in sinergia con la profondità di taglio per impostare il carico di taglio. Un impegno più ampio rimuove di più per passaggio, ma aumenta la forza laterale sull'utensile e sulla parte.
Deflessione dell'utensile(media)
Regolabile
micron / mil
Quanto lontano si prevede che la punta dell'utensile si pieghi sotto la forza di taglio.
Perché è importante: Un utensile incurvato taglia dove non dovrebbe — il risultato è perdita di precisione, pareti verticali e vibrazioni. Rigonfiando questo limite si protegge la precisione dimensionale e la finitura, soprattutto con utensili lunghi o snelli.
Punto di rottura
Regolabile
%
Quanto si avvicinano le forze di taglio al livello che danneggerebbe o romperebbe l'utensile, mostrato come una percentuale del limite di sicurezza.
Perché è importante: Il tuo margine di sicurezza contro un utensile rotto. 100% significa che sei proprio al limite — tenerlo più basso scambia un po' di velocità per una grande tranquillità.
Tasso di rimozione materiale
Valore visualizzato
cm³/min / in³/min
Il volume di materiale rimosso dalla fresatura ogni minuto.
Perché è importante: Un valore di produttività, non qualcosa che imposti direttamente. Osservalo salire mentre rendi gli altri parametri più aggressivi — è il numero chiave per quanto velocemente correrà un lavoro di sgrossatura.
Sicurezza della presa di lavoro
Regolabile
N / lbf
La forza laterale esercitata sul pezzo e sul dispositivo di fissaggio.
Perché è importante: Se questa forza diventa troppo alta può estrarre il pezzo dal morsetto o dal dispositivo di fissaggio a metà taglio. Rigonfiarla mantiene sicuri allestimenti leggeri o scomodi.
Avanzamento per dente
Valore visualizzato
mm/dente
Lo spessore del truciolo che ogni singolo tagliente prende mentre passa attraverso il materiale.
Perché è importante: Il fondamentale parametro di salute di un taglio. Se è troppo basso, i bordi sfregano invece di tagliare (usura rapida, calore); se è troppo alto, sovraccarichi il bordo. Un valore visualizzato qui che gli altri parametri influenzano.
Carico del truciolo
Regolabile
mm / in
Lo spessore del truciolo rimosso.
Perché è importante: Influenza la vita dell'utensile, il calore e la finitura. L'esploratore lo mantiene in un intervallo sano per l'utensile e il materiale; limitatelo se hai un carico di truciolo preferito per i tuoi utensili.
Velocità di avanzamento
Regolabile
mm/min
Quanto velocemente l'utensile si muove attraverso il materiale (l'avanzamento del tavolo).
Perché è importante: La velocità che senti realmente in officina. Velocità di avanzamento più elevate completano il lavoro prima, ma aumentano la forza di taglio, il calore e il carico sull'utensile.
Velocità superficiale
Regolabile
m/min / ft/min
La velocità del tagliente mentre passa attraverso il materiale (la velocità di taglio, Vc).
Perché è importante: Impostata dal materiale e dal rivestimento dell'utensile — è il principale fattore di calore di taglio e vita dell'utensile. Insieme al diametro dell'utensile determina la velocità del mandrino.
Velocità del mandrino
Regolabile
rpm
Quanto velocemente gira il mandrino.
Perché è importante: Derivata dalla velocità superficiale e dal diametro dell'utensile. Limitala se la tua macchina ha un punto ideale o un massimo che deve rispettare.
Potenza del mandrino(media)
Regolabile
kW / hp
La potenza media che il taglio estrae dal mandrino.
Perché è importante: Deve rimanere entro limiti che il mandrino della tua macchina può garantire. Abbassare il limite mantiene tagli più pesanti alla portata di macchine più piccole.
Momento torcentale del mandrino
Regolabile
Nm / ft lb
La forza di torsione al mandrino.
Perché è importante: È fondamentale per tagli pesanti a bassi giri, dove il momento piuttosto che la potenza è il limite. Mantienilo all'interno della curva di coppia della tua macchina.
Scheda Ramping
Profondità di taglio(Ap)
Valore visualizzato
mm / in
Quanto profondamente l'utensile penetra nel materiale lungo il suo asse in ogni passaggio.
Perché è importante: Il fattore principale su quanto metallo rimuovi per passaggio. Tagli più profondi rimuovono materiale più rapidamente, ma aumentano la forza di taglio, il calore e la deflessione dell'utensile — se spingi troppo, ottieni vibrazioni, finitura scadente o un utensile rotto.
Larghezza di taglio(Ae)
Valore visualizzato
mm / in
Quanta parte del diametro dell'utensile è impegnata lateralmente nel materiale (l'overlap).
Perché è importante: Lavora in sinergia con la profondità di taglio per impostare il carico di taglio. Un impegno più ampio rimuove di più per passaggio, ma aumenta la forza laterale sull'utensile e sulla parte.
