Nella fase Analizzare di CAM Assist, le operazioni di foratura possono essere modificate. Questo può essere utile per vari motivi, tra cui:
- Cambia l'utensile assegnato a un'operazione
- Cambia l'impostazione in cui viene eseguita un'operazione
- Cambia il tipo di operazione utilizzata, (ad esempio da un'operazione di foratura a un'operazione di foratura elicoidale)
Modifica delle operazioni di foratura
Per modificare un'operazione di foratura nella vista Programma , seleziona il pulsante Modifica sul lato destro della riga dell'operazione.
Nel menu a discesa, seleziona Edit operation
Si aprirà il pannello Edit holemaking strategy .

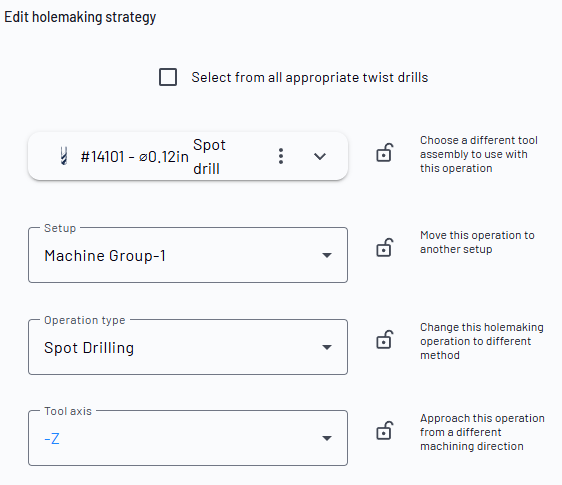

Elementi di modifica dell'operazione di foratura
All'interno del pannello Edit finishing strategy ci sono i seguenti controlli:
-
Modifica il Gruppo di utensili utilizzato per l'operazione
- Cambia il Gruppo di utensili utilizzato per l'operazione
- Modifica il Gruppo di utensili utilizzato per l'operazione
- Cambia l'Impostazione per l'operazione
- Cambia il tipo di Operazione
- Cambia l'Asse dell'utensile per l'operazione

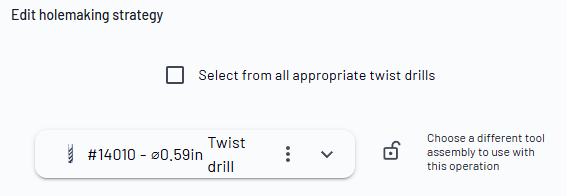

Nota - quando selezioni utensili, sono disponibili solo quegli utensili validi per l'operazione, ad eccezione delle punte elicoidali, se l'utente sceglie nel pannello Edit holemaking strategy.
Questa selezione consente di scegliere diametri di punte che sono più piccoli o più grandi rispetto alla geometria del foro 3D rilevata. Questo può essere il caso se la geometria 3D non riflette le specifiche di progettazione.

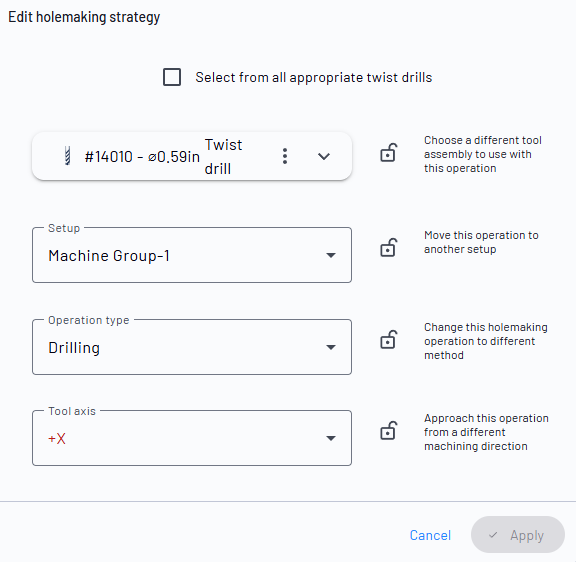

Dopo aver completato le modifiche, seleziona il pulsante Apply per applicare le modifiche. Scegli Cancel per abbandonare le modifiche e tornare all'elenco delle operazioni del Programma. Seleziona il pulsante di blocco per sbloccare il campo.
