Nella fase Analizza di CAM Assist, le operazioni di finitura freeform possono essere modificate. Questo può essere utile per vari motivi, tra cui:
- Cambiamento dell'utensile assegnato a un'operazione
- Cambiamento della configurazione in cui viene eseguita un'operazione
- Cambiamento dell'operazione utilizzata, (ad esempio da un'operazione di base a un'operazione freeform)
- Cambiamento delle facce assegnate a un'operazione
Modifica delle operazioni di finitura freeform
Per modificare un'operazione Freeform Finishing nella vista Program, selezionare il pulsante Modifica sul lato destro della riga dell'operazione.
Dal menu a discesa, selezionare Edit operation

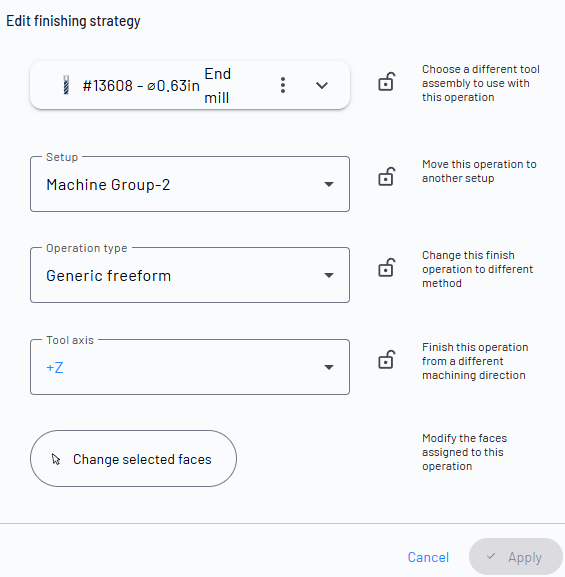

Si aprirà il pannello Edit finishing strategy.
Elementi di modifica dell'operazione di finitura

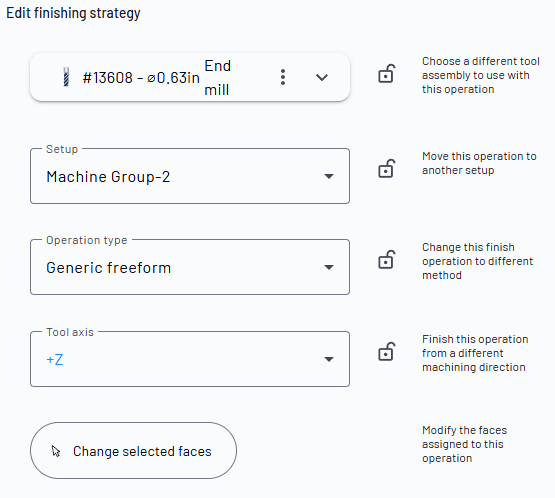

All'interno del pannello Edit finishing strategy, ci sono i seguenti controlli:
-
Modifica l'assemblaggio utensile utilizzato per l'operazione
- Cambia l'assemblaggio utensile utilizzato per l'operazione
- Modifica l'assemblaggio utensile utilizzato per l'operazione
- Cambia la Configurazione per l'operazione
- Cambia il tipo di operazione
- Cambia l'asse utensile per l'operazione
- Cambia le facce selezionate per un'operazione
Dopo aver completato le modifiche, selezionare il pulsante Apply per applicare le modifiche. Scegliere Cancel per abbandonare le modifiche e tornare all'elenco delle operazioni del Program. Selezionare il pulsante di blocco per sbloccare il campo.
