La fase Prepare imposta i parametri per un'operazione di CAM Assist. Include controlli per le configurazioni da utilizzare; quali tipi di operazione sono richiesti; e i parametri avanzati per ciascuna operazione.
Contenuti
Pannello Prepare - Modalità base
Pannello Prepare - Modalità avanzata
Prima di eseguire CAM Assist, utilizzi Prepare per fornire dettagli per la richiesta di generazione della strategia. Questo include la definizione della macchina e della modalità da utilizzare, dei materiali, delle librerie degli utensili e altre informazioni contestuali. Inoltre, la fase di Prepare consente un controllo fine su quali tipi di operazioni vengano emessi e quali configurazioni debbano essere considerate.
Per gli utenti di CAM Assist v1, la fase di Prepare è analoga alla finestra di dialogo di CAM Assist utilizzata per controllare un'operazione di CAM Assist.
Flusso di lavoro
La fase di Prepare viene caricata dopo la conclusione positiva della fase di Assess, e aggiorna lo schermo per fornire i controlli che è possibile utilizzare per determinare l'operazione di CAM Assist. Nelle macchine di sessione, i materiali e le librerie degli utensili sono analizzati e visualizzati.
Il progresso verso la generazione del programma e la fase di Analisi si ottiene premendo il pulsante Esegui CAM Assist, abilitato una volta che sono state effettuate selezioni valide per macchina, materiale e librerie degli utensili.
Layout
La schermata di Prepare rispecchia quella della fase di Assess con un pannello contestuale a sinistra dello schermo e una grande visualizzazione dello scenario a destra. Una barra di menu aggiuntiva viene visualizzata nella parte superiore dello schermo per mostrare la modalità di lavorazione selezionata; la macchina; il materiale e le librerie degli utensili.
Il pannello Prepare elenca le configurazioni fornite a CAM Assist; fornisce controlli su quali configurazioni vengono utilizzate; e include un interruttore Vista avanzata per visualizzare controlli dettagliati sull'operazione di CAM Assist.
Pannello Prepare
Modalità base

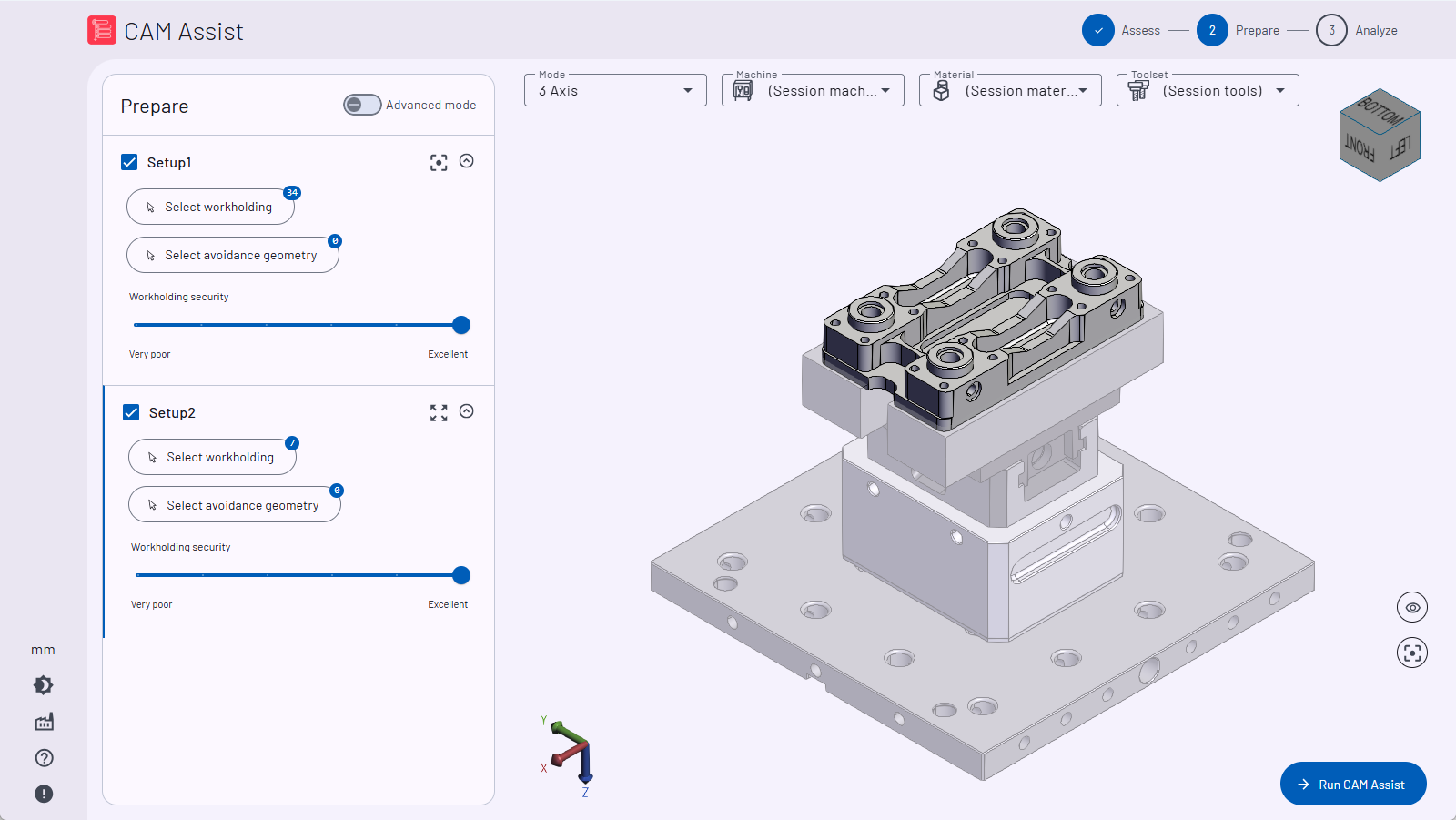

In modalità base (quando l'interruttore avanzato è spento), il pannello Prepare mostra ciascuna configurazione fornita a CAM Assist dal pacchetto CAM. Fare riferimento a questa pagina per capire come le configurazioni si relazionano a ciascun pacchetto CAM supportato.
La modalità base fornisce i controlli minimi essenziali per impostare l'operazione di CAM Assist.
Ciascun pannello di configurazione include controlli per:
- Includere o escludere la configurazione dall'operazione di CAM Assist
- Visualizzare l'orientamento della configurazione e i corpi
- Espandere o ridurre il pannello di configurazione
- Selezionare i corpi di fissaggio, numero attuale di corpi mostrati
- Selezionare i corpi della geometria di evitamento
- Definire la sicurezza del fissaggio
Includere o escludere la configurazione dall'operazione di CAM Assist
Selezionare la casella di controllo a destra del nome della configurazione per includere la configurazione nell'operazione di CAM Assist.
| Includi configurazione nell'operazione di CAM Assist | |
| Escludi configurazione dall'operazione di CAM Assist |
Ad esempio, potresti aver creato configurazioni per operazioni a più fasi nel tuo pacchetto CAM. Deselezionare quelle che non si applicano alla fase corrente dovrebbe essere fatto qui.
Selezionare i corpi di fissaggio
CAM Assist utilizza i corpi di fissaggio quando genera il programma. Non è consentito che gli utensili si avvicinino a una tolleranza predefinita a un corpo di fissaggio.
Se i dispositivi di fissaggio sono stati stabiliti nel pacchetto CAM, CAM Assist porterà avanti quelle relazioni.

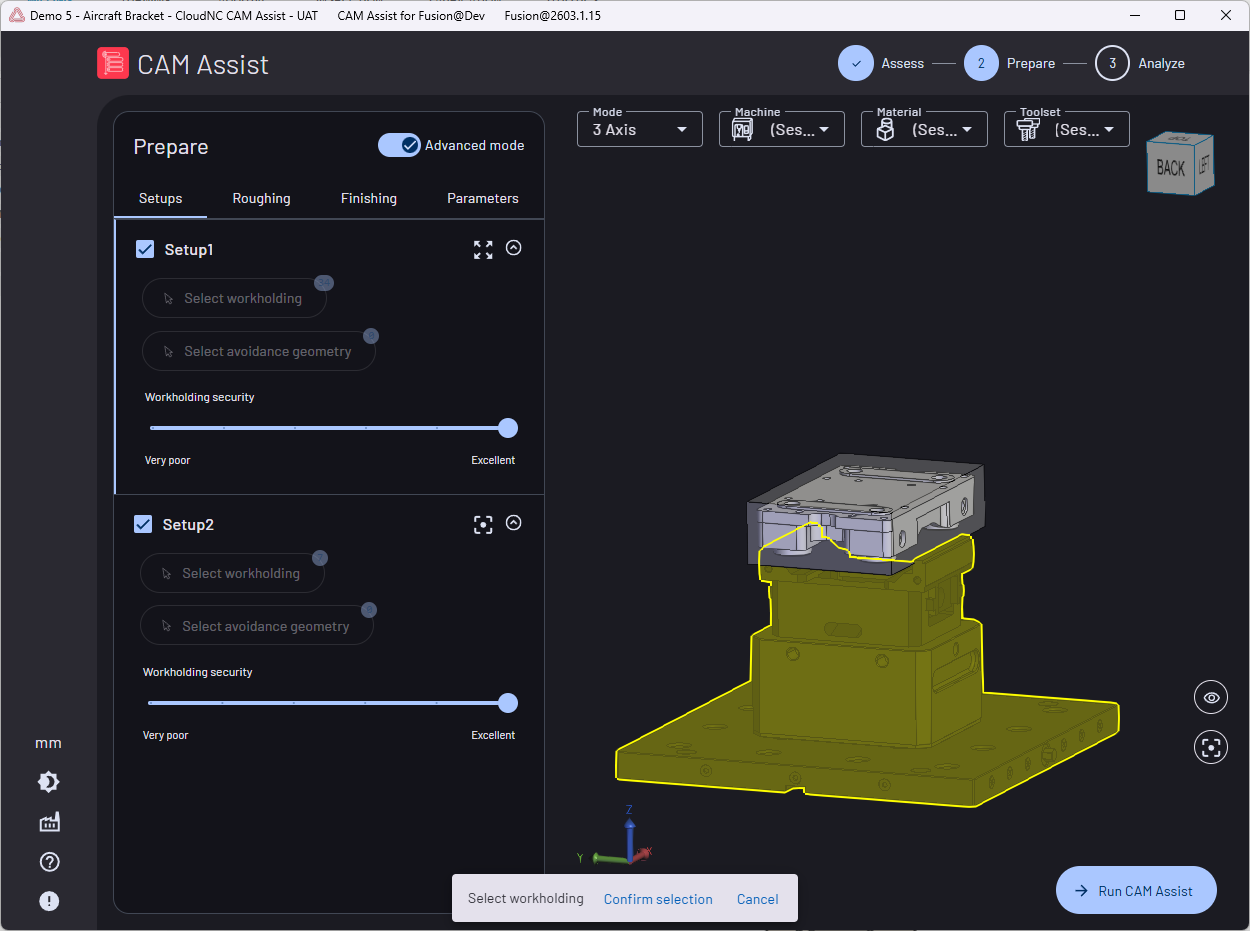

Se sono necessarie modifiche ai corpi di fissaggio, fare clic sul pulsante Seleziona fissaggio per affinare i corpi identificati come fissaggio per la configurazione corrente. Quando si fa clic, tutti i corpi vengono mostrati in trasparenza e i corpi di fissaggio selezionati nella configurazione sono colorati di giallo.
Fare clic su qualunque corpo nella scena definirà (o cancellerà) quello come corpo di fissaggio per la configurazione corrente.
NOTA - La selezione del fissaggio cambierà la vista attiva per mostrare i corpi di tutte le configurazioni. Utilizzare i controlli di visibilità della configurazione per affinare la vista come necessario.
Nel pannello di conferma in fondo alla pagina, fare clic su Conferma selezione per salvare i corpi attualmente colorati come fissaggio per la configurazione corrente, oppure fare clic su Annulla per scartare eventuali modifiche apportate. Il numero mostrato accanto al pulsante si aggiorna con il nuovo numero di corpi selezionati.
- Questa funzionalità influisce solo sulla configurazione corrente
- Lo stesso corpo può essere definito come fissaggio in più configurazioni
Selezionare i corpi della geometria di evitamento
CAM Assist utilizza i corpi della geometria di evitamento per limitare i percorsi degli utensili all'interno del programma. Tipi di percorso specifici come la perforazione possono violare una geometria di evitamento.

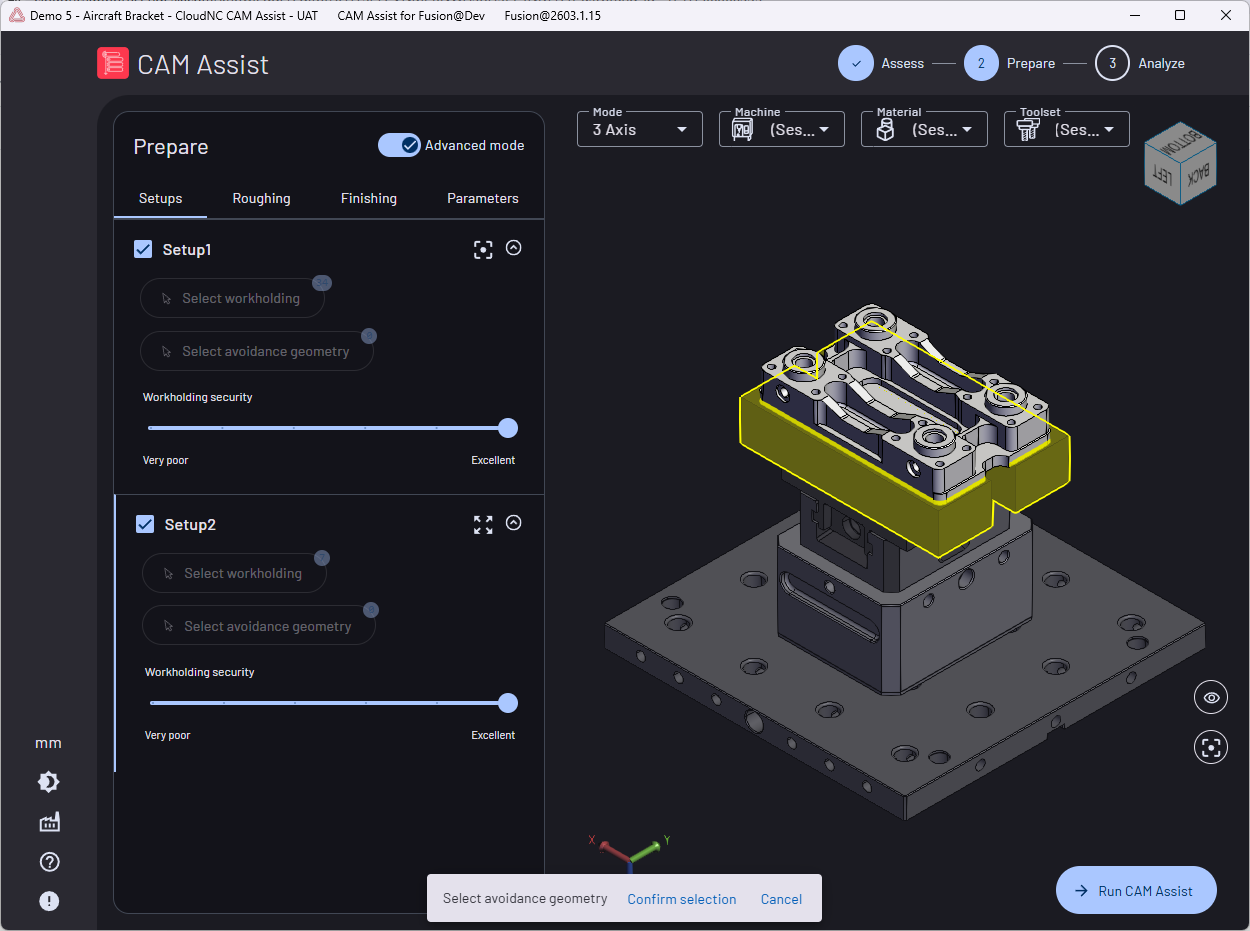

Fare clic sul pulsante Seleziona geometria di evitamento per affinare i corpi identificati come geometria di evitamento per la configurazione corrente. Quando si fa clic, tutti i corpi vengono mostrati in trasparenza e i corpi della geometria di evitamento selezionati nella configurazione sono colorati di giallo.
NOTA - La selezione della geometria di evitamento cambierà la vista attiva per mostrare i corpi di tutte le configurazioni. Utilizzare i controlli di visibilità della configurazione per affinare la vista come necessario.
Fare clic su qualunque corpo nella scena definirà (o cancellerà) quello come corpo della geometria di evitamento per la configurazione corrente.
Fare clic su Conferma selezione per salvare i corpi attualmente colorati come geometria di evitamento per la configurazione corrente, oppure fare clic su Annulla per scartare eventuali modifiche apportate. Il numero mostrato accanto al pulsante si aggiorna con il nuovo numero di corpi selezionati.
- Questa funzionalità influisce solo sulla configurazione corrente
- Lo stesso corpo può essere definito come geometria di evitamento in più configurazioni
- Lo stesso corpo può essere definito sia come fissaggio sia come geometria di evitamento in più configurazioni
Definire la sicurezza del fissaggio
La sicurezza del fissaggio influenza le raccomandazioni dei parametri di taglio effettuate dall'AI per la configurazione. Ridurre il livello di sicurezza vincola le forze di taglio massime previste. L'intervallo di questo controllo è compreso tra 50N (Scadente) e 3.000N (Eccellente).
Utilizzare il controllo a cursore graduato per impostare la sicurezza del fissaggio per ogni configurazione. Ad esempio, per un programma a due operazioni in una morsa, la sicurezza del fissaggio può essere impostata tutta a destra (3.000N), ma per la seconda operazione, può essere impostata più bassa (1.000N) per tenere conto di una presa leggermente compromessa del pezzo nella morsa.
Modalità avanzata
Se è necessaria una definizione più dettagliata per preparare il file, attivare l'interruttore Modalità avanzata.
Quando è attiva, i seguenti pannelli vengono mostrati nella parte superiore del pannello Prepare:
- Configurazione - Elenco delle configurazioni passate a CAM Assist (questa vista è quella mostrata in Modalità base)
- Sgrossatura - Opzioni dettagliate di sgrossatura
- Finitura - Opzioni dettagliate di finitura
- Parametri - Controllo su quali tipi di percorso utensile vengono restituiti
Opzioni di sgrossatura
|
Opzioni di finitura
|
