Penyelesaian dinding vertikal dan sisi fitur hingga ukuran dan selesai akhir.
Alat yang umumnya digunakan
End mills, ball nose mills

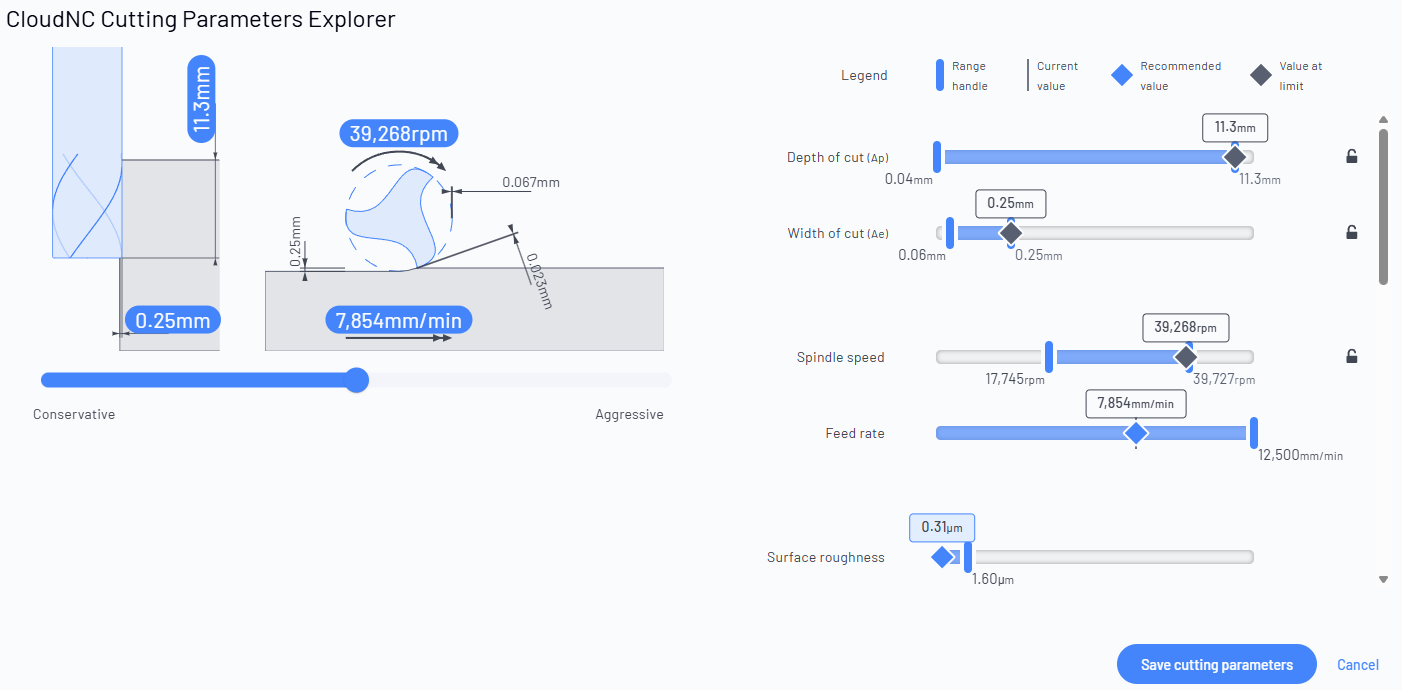

Kontrol yang ditampilkan untuk operasi ini
Dapat disesuaikan baris adalah slider yang dapat Anda batasi (seret pegangan rentang, ketik nilai, atau kunci).
Tampilan baris diperbarui secara otomatis saat Anda mengubah yang lainnya — mereka menunjukkan efeknya, tetapi Anda tidak mengaturnya secara langsung.
Kedalaman potongan (Ap)
Dapat disesuaikan
mm / in
Seberapa dalam alat terlibat ke dalam bahan di sepanjang saksinya di setiap lintasan.
Mengapa ini penting: Tuas terbesar untuk seberapa banyak logam yang Anda hilangkan per lintasan. Potongan yang lebih dalam menghilangkan material lebih cepat tetapi meningkatkan gaya potong, panas, dan deviasi alat — dorong terlalu jauh dan Anda mendapatkan getaran, hasil yang buruk atau alat yang patah.
Lebar potongan (Ae)
Dapat disesuaikan
mm / in
Seberapa banyak diameter alat terlibat secara sisi ke dalam bahan (step-over).
Mengapa ini penting: Bekerja berdampingan dengan kedalaman potongan untuk mengatur beban potong. Keterlibatan yang lebih lebar menghilangkan lebih banyak per lintasan tetapi meningkatkan gaya samping pada alat dan bagian.
Deviasi alat (rata-rata)
Dapat disesuaikan
mikron / thou
Seberapa jauh ujung alat diperkirakan mel弦ebabkan di bawah gaya potong.
Mengapa ini penting: Alat yang mel弦spin memotong di tempat yang seharusnya tidak — hasilnya adalah hilangnya akurasi, dinding meruncing, dan getaran. Mengencangkan batas ini melindungi akurasi dimensi dan hasil akhir, terutama dengan alat yang panjang atau ramping.
Titik patah
Dapat disesuaikan
%
Seberapa dekat gaya potong dengan tingkat yang akan merusak atau mematahkan alat, ditunjukkan sebagai persentase dari batas aman.
Mengapa ini penting: Margin keselamatan Anda terhadap alat yang patah. 100% berarti Anda berada tepat di tepi — menjaga ini lebih rendah mengorbankan sedikit kecepatan untuk banyak ketenangan pikiran.
Tingkat penghilangan material
Tampilan
cm³/menit / in³/menit
Volume material yang dihilangkan setiap menit.
Mengapa ini penting: Tampilan produktivitas, bukan sesuatu yang Anda atur secara langsung. Amati saat meningkat saat Anda membuat pengaturan lainnya lebih agresif — ini adalah angka utama untuk seberapa cepat pekerjaan penghalusan akan berjalan.
Keamanan pengikatan kerja
Dapat disesuaikan
N / lbf
Gaya samping yang dihasilkan potongan pada bagian dan fixture yang menahannya.
Mengapa ini penting: Jika gaya ini terlalu tinggi, dapat menarik bagian keluar dari penjepit atau fixture saat pemotongan. Mengencangkan ini menjaga pengaturan yang sedikit terjepit atau canggung tetap aman.
Ukuran cusp geometris maksimum
Tampilan
mikron /thou
Ketinggian ridge kecil (“cusp”) yang tersisa di antara lintasan yang berdekatan.
Mengapa ini penting: Tampilan yang memperkirakan seberapa halus lintasan penyelesaian atau pemindaian sebelum pencampuran manual. Cusp yang lebih kecil berarti hasil akhir yang lebih halus tetapi lebih banyak lintasan.
Roughness permukaan
Dapat disesuaikan
mikron (Ra) / thou
Kualitas hasil akhir yang diprediksi dari permukaan potong, diekspresikan sebagai nilai Ra.
Mengapa ini penting: Memungkinkan Anda untuk langsung mengatur spesifikasi akhir. Ra yang lebih rendah lebih halus tetapi biasanya berarti potongan yang lebih ringan dan lebih lambat.
Umur alat per gigi
Tampilan
mm/gigi / in/gigi
Ketebalan chip yang diambil setiap tepi pemotong saat melewati bahan.
Mengapa ini penting: Metrik kesehatan fundamental dari sebuah potongan. Terlalu rendah dan tepi bergesekan alih-alih memotong (aus cepat, panas); terlalu tinggi dan Anda memberikan beban berlebih pada tepi. Tampilan di sini yang diisi dari pengaturan lainnya.
Beban chip
Dapat disesuaikan
mm / in
Ketebalan chip yang sedang dihilangkan.
Mengapa ini penting: Menggerakkan umur alat, panas, dan hasil akhir. Penjelajah menjaga ini dalam rentang sehat untuk alat dan bahan; batas itu jika Anda memiliki beban chip yang disukai untuk peralatan Anda.
Tingkat umpan
Dapat disesuaikan
mm/menit
Seberapa cepat alat bergerak melalui bahan (umpan meja).
Mengapa ini penting: Kecepatan yang sebenarnya Anda rasakan di lantai pabrik. Umpan yang lebih cepat menyelesaikan pekerjaan lebih cepat tetapi meningkatkan gaya potong, panas, dan beban pada alat.
Kecepatan permukaan
Dapat disesuaikan
m/menit / ft/menit
Kecepatan dari tepi pemotong saat melewati material (kecepatan potong, Vc).
Mengapa ini penting: Ditetapkan oleh bahan dan pelapisan alat — ini adalah penggerak utama dari panas potong dan umur alat. Bersama dengan diameter alat, ini menentukan kecepatan spindle.
Kecepatan spindle
Dapat disesuaikan
rpm
Seberapa cepat spindle berputar.
Mengapa ini penting: Diperoleh dari kecepatan permukaan dan diameter alat. Batasi ini jika mesin Anda memiliki titik manis atau maksimum yang perlu Anda hormati.
Daya spindle (rata-rata)
Dapat disesuaikan
kW / hp
Daya rata-rata yang diambil potongan dari spindle.
Mengapa ini penting: Harus tetap dalam batas yang dapat diberikan spindle mesin Anda. Mengurangi batas menjaga potongan yang lebih berat tetap dapat diakses oleh mesin yang lebih kecil.
Torsi spindle
Dapat disesuaikan
Nm /ft lb
Gaya torsi di spindle.
Mengapa ini penting: Paling penting untuk potongan berat pada rpm rendah, di mana torsi daripada daya adalah batasnya. Jaga agar tetap di dalam kurva torsi mesin Anda.
