Memotong slot lebar penuh, di mana alat terbenam di kedua sisi. Karena lebar slot ditentukan oleh alat, lebar potongan ditampilkan sebagai bacaan daripada sesuatu yang Anda atur. Tab Ramping mencakup gerakan masuk saat digunakan.
Alat khas
Pahat ujung

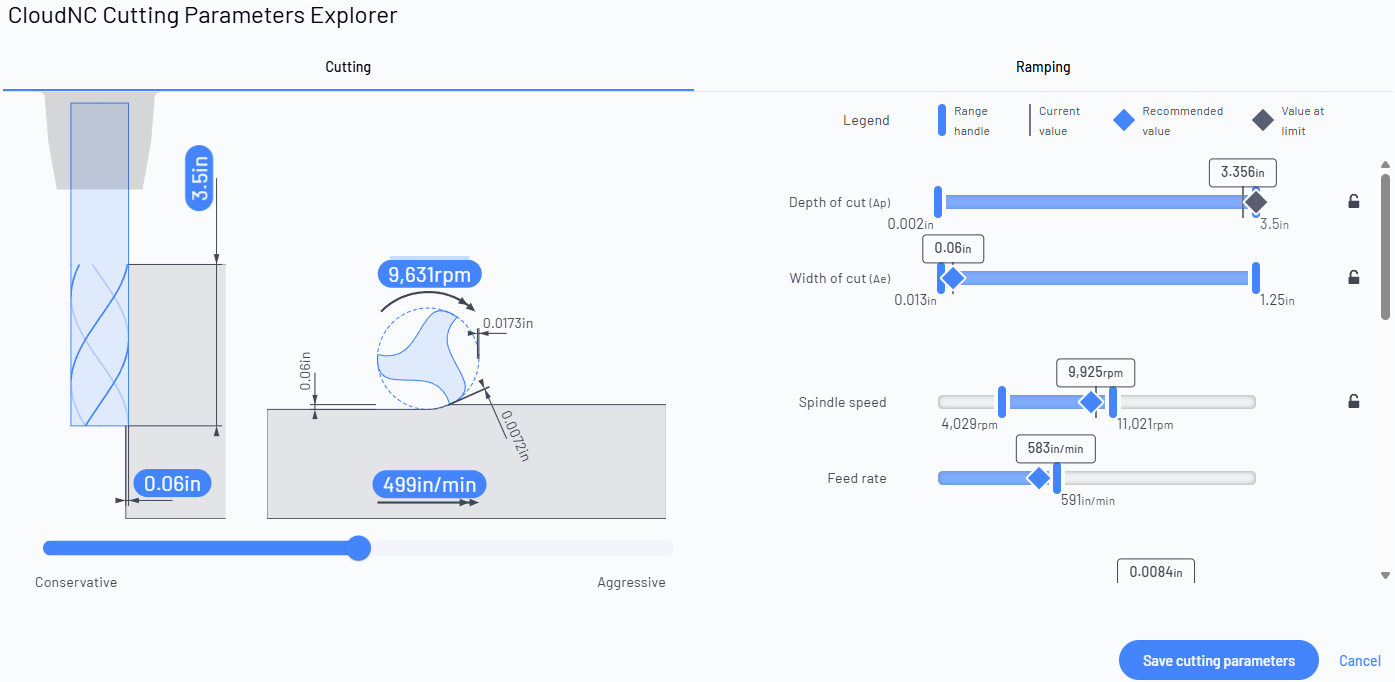

Kontrol yang ditampilkan untuk operasi ini
Dapat disesuaikan baris adalah penggeser yang dapat Anda batasi (seret pegangan rentang, ketik nilai, atau kunci).
Bacaan baris diperbarui secara otomatis saat Anda mengubah yang lainnya — mereka menunjukkan efeknya, tetapi Anda tidak mengaturnya secara langsung.
Tab Memotong
Kedalaman potongan(Ap)
Dapat disesuaikan
mm / in
Seberapa dalam alat terlibat ke dalam material sepanjang porosnya di setiap lintasan.
Kenapa ini penting: Lever terbesar dalam seberapa banyak logam yang Anda hilangkan per lintasan. Potongan yang lebih dalam menghilangkan material lebih cepat tetapi menambah gaya potong, panas, dan defleksi alat — dorong terlalu jauh dan Anda akan mendapatkan getaran, hasil akhir yang buruk atau alat yang patah.
Lebar potongan(Ae)
Dapat disesuaikan
mm / in
Seberapa banyak diameter alat terlibat secara samping ke dalam material (step-over).
Kenapa ini penting: Bekerja berdampingan dengan kedalaman potong untuk mengatur beban pemotongan. Keterlibatan yang lebih lebar menghilangkan lebih banyak per lintasan tetapi meningkatkan gaya samping pada alat dan bagian.
Defleksi alat(rata-rata)
Dapat disesuaikan
mikron / thou
Seberapa jauh ujung alat diprediksi membengkok menjauh di bawah gaya potong.
Kenapa ini penting: Alat yang melengkung memotong di tempat yang seharusnya tidak — hasilnya adalah hilangnya akurasi, dinding yang menyempit dan getaran. Mengencangkan batas ini melindungi akurasi dimensi dan hasil akhir, terutama dengan alat yang panjang atau ramping.
Titik putus
Dapat disesuaikan
%
Seberapa dekat gaya potong dengan tingkat yang dapat merusak atau mematahkan alat, ditunjukkan sebagai persentase dari batas aman.
Kenapa ini penting: Marjin keselamatan Anda terhadap alat yang patah. 100% berarti Anda berada di tepi — menjaga ini lebih rendah mengorbankan sedikit kecepatan untuk banyak ketenangan pikiran.
Laju penghilangan material
Bacaan
cm³/menit / in³/menit
Volume material yang dihilangkan oleh potongan setiap menit.
Kenapa ini penting: Bacaan produktivitas, bukan sesuatu yang Anda atur secara langsung. Amati ini meningkat saat Anda membuat pengaturan lainnya lebih agresif — ini adalah angka utama untuk seberapa cepat pekerjaan pemesinan kasar akan berjalan.
Keamanan penahanan kerja
Dapat disesuaikan
N / lbf
Gaya samping yang dikeluarkan oleh potongan pada bagian dan perlengkapan yang menahannya.
Kenapa ini penting: Jika gaya ini terlalu tinggi, dapat menarik bagian keluar dari pekerjaan atau fixture pertengahan potongan. Mengencangkan ini menjaga setelan yang diklem ringan atau canggung tetap aman.
Pakan per gigi
Bacaan
mm/gigi
Ketebalan chip yang diambil oleh setiap tepi potong individual saat melewati material.
Kenapa ini penting: Metrik kesehatan fundamental dari potongan. Terlalu rendah dan tepi bergesekan daripada memotong (keausan cepat, panas); terlalu tinggi dan Anda membebani tepi. Bacaan di sini yang diinput oleh pengaturan lainnya.
Beban chip
Dapat disesuaikan
mm / in
Ketebalan chip yang dihilangkan.
Kenapa ini penting: Memengaruhi umur alat, panas, dan hasil akhir. Penjelajah menjaga ini dalam jalur yang sehat untuk alat dan material; batasi jika Anda memiliki beban chip yang diinginkan untuk alat Anda.
Laju pakan
Dapat disesuaikan
mm/menit
Seberapa cepat alat bergerak melalui material (pakan meja).
Kenapa ini penting: Kecepatan yang sebenarnya Anda rasakan di lantai pabrik. Pakan yang lebih cepat menyelesaikan pekerjaan lebih cepat tetapi meningkatkan gaya potong, panas dan beban pada alat.
Kecepatan permukaan
Dapat disesuaikan
m/menit / ft/menit
Kecepatan tepi potong saat melintasi material (kecepatan potong, Vc).
Kenapa ini penting: Diatur oleh material dan pelapisan alat — ini adalah penggerak utama dari panas pemotongan dan umur alat. Bersama dengan diameter alat, ini menentukan kecepatan spindle.
Kecepatan spindle
Dapat disesuaikan
rpm
Seberapa cepat spindle berputar.
Kenapa ini penting: Diperoleh dari kecepatan permukaan dan diameter alat. Batasi jika mesin Anda memiliki titik manis atau maksimum yang perlu dihormati.
Daya spindle(rata-rata)
Dapat disesuaikan
kW / hp
Daya rata-rata yang diambil oleh potongan dari spindle.
Kenapa ini penting: Harus tetap dalam batas yang dapat disediakan oleh spindle mesin Anda. Menurunkan batas menjaga potongan yang lebih berat tetap dalam jangkauan mesin yang lebih kecil.
Torsi spindle
Dapat disesuaikan
Nm / lb ft
Gaya memutar di spindle.
Kenapa ini penting: Paling penting untuk potongan berat pada rpm rendah, di mana torsi, bukan daya adalah batasnya. Jaga tetap dalam kurva torsi mesin Anda.
Tab Ramping
Kedalaman potongan(Ap)
Bacaan
mm / in
Seberapa dalam alat terlibat ke dalam material sepanjang porosnya di setiap lintasan.
Kenapa ini penting: Lever terbesar dalam seberapa banyak logam yang Anda hilangkan per lintasan. Potongan yang lebih dalam menghilangkan material lebih cepat tetapi menambah gaya potong, panas, dan defleksi alat — dorong terlalu jauh dan Anda akan mendapatkan getaran, hasil akhir yang buruk atau alat yang patah.
Lebar potongan(Ae)
Bacaan
mm / in
Seberapa banyak diameter alat terlibat secara samping ke dalam material (step-over).
Kenapa ini penting: Bekerja berdampingan dengan kedalaman potong untuk mengatur beban pemotongan. Keterlibatan yang lebih lebar menghilangkan lebih banyak per lintasan tetapi meningkatkan gaya samping pada alat dan bagian.
Defleksi alat(rata-rata)
Dapat disesuaikan
mikron / thou
Seberapa jauh ujung alat diprediksi membengkok menjauh di bawah gaya potong.
Kenapa ini penting: Alat yang melengkung memotong di tempat yang seharusnya tidak — hasilnya adalah hilangnya akurasi, dinding yang menyempit dan getaran. Mengencangkan batas ini melindungi akurasi dimensi dan hasil akhir, terutama dengan alat yang panjang atau ramping.
