Pada fase Anaylze dari CAM Assist, operasi pembuatan lubang dapat diedit. Ini bisa berguna untuk berbagai alasan termasuk:
- Mengubah alat yang ditugaskan untuk suatu operasi
- Mengubah pengaturan tempat operasi dijalankan
- Mengubah operasi yang digunakan, (misalnya dari operasi pengeboran ke operasi pengeboran heliks)
Mengedit Operasi Pembuatan Lubang
Untuk mengedit operasi Pembuatan Lubang di tampilan Program, pilih tombol Edit di sisi kanan baris operasi.
Pada menu dropdown, pilih Edit operation

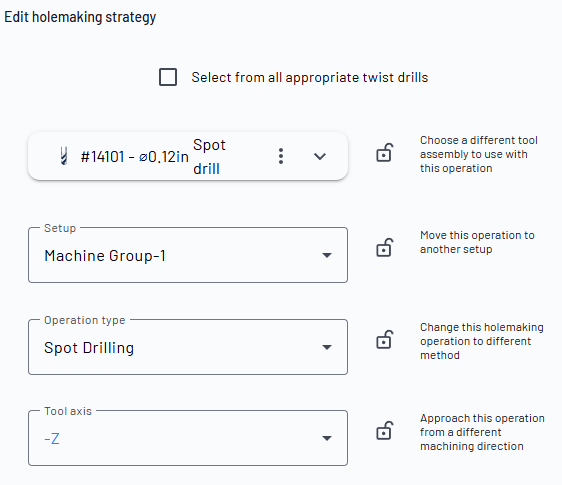

Panel Edit holemaking strategy akan terbuka.
Item edit operasi pembuatan lubang

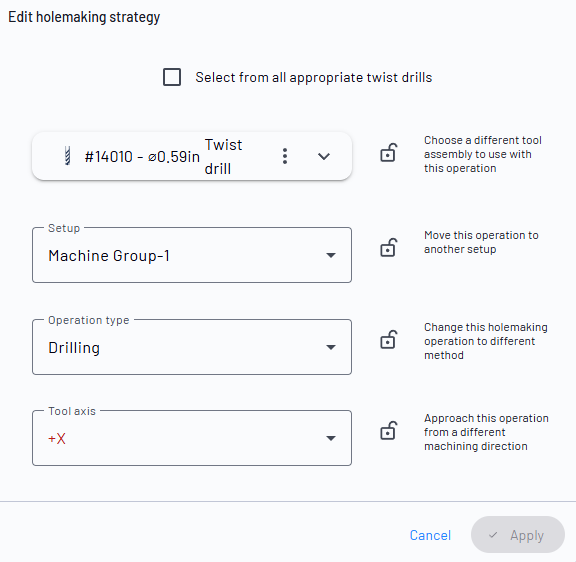

Dalam panel Edit finishing strategy, terdapat kontrol sebagai berikut:
-
Edit Tool assembly yang digunakan untuk operasi
- Mengubah Tool assembly yang digunakan untuk operasi
- Mengedit Tool assembly yang digunakan untuk operasi
- Mengubah Setup untuk operasi
- Mengubah Tipe Operasi
- Mengubah Tool axis untuk operasi

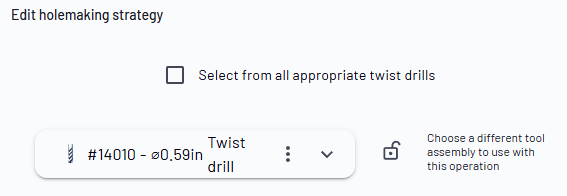

Catatan - saat memilih alat, hanya alat yang valid untuk operasi yang tersedia, kecuali mata bor twist, jika pengguna memilih di panel Edit holemaking strategy.
Pilihan ini memungkinkan untuk memilih diameter bor yang lebih kecil atau lebih besar dari geometri lubang 3D yang terdeteksi. Ini mungkin terjadi jika geometri 3D tidak mencerminkan spesifikasi desain.
Setelah pengeditan selesai, pilih tombol Apply untuk menerapkan perubahan. Pilih Cancel untuk membatalkan edit, dan kembali ke daftar operasi Program. Pilih tombol kunci untuk membuka kunci bidang tersebut.
