Dalam fase Anaylze CAM Assist, operasi chamfer dapat diedit. Ini dapat berguna untuk berbagai alasan termasuk:
- Mengubah alat yang ditugaskan untuk suatu operasi
- Mengubah pengaturan tempat operasi berlangsung
- Mengubah operasi yang digunakan, (misalnya dari chamfer ke operasi freeform)
- Mengubah wajah yang ditugaskan untuk suatu operasi
Mengedit Operasi Chamfer
Untuk mengedit operasi Chamfer di tampilan Program, pilih tombol Edit di sisi kanan baris operasi.
Dalam menu dropdown, pilih Edit operation

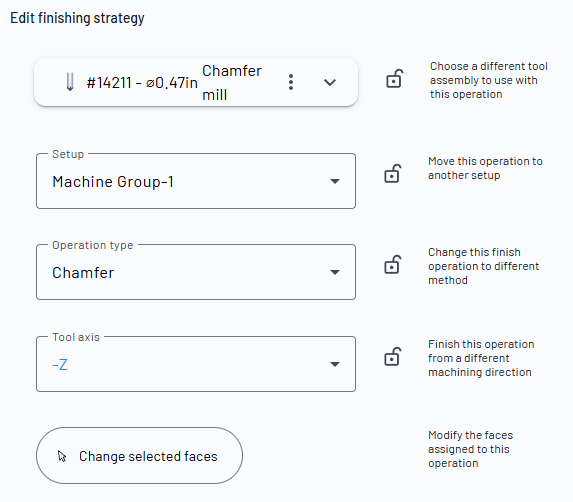

Panel Edit finishing strategy akan terbuka.
Item edit operasi finishing
Dalam panel Edit finishing strategy, terdapat kontrol berikut:
-
Edit Tool assembly yang digunakan untuk operasi
- Ubah Tool assembly yang digunakan untuk operasi
- Edit Tool assembly yang digunakan untuk operasi
- Ubah Setup untuk operasi
- Ubah Jenis Operasi
- Ubah Tool axis untuk operasi
- Ubah wajah yang dipilih untuk suatu operasi

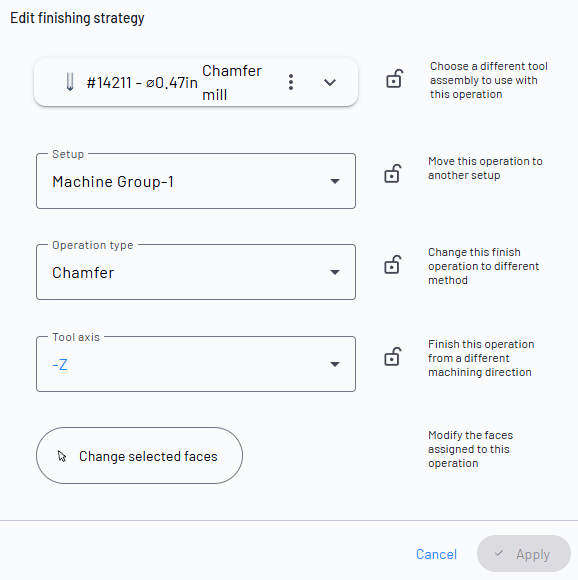

Setelah pengeditan selesai, pilih tombol Apply untuk menerapkan perubahan. Pilih Cancel untuk membatalkan edit, dan kembali ke daftar operasi Program. Pilih tombol kunci untuk membuka kunci bidang.
