Stage Prepare mengatur parameter untuk menjalankan CAM Assist. Ini mencakup kontrol untuk jenis setup yang digunakan; jenis operasi yang diperlukan; dan parameter lanjutan untuk setiap operasi.
Isi
Panel persiapan - Mode lanjutan
Sebelum menjalankan CAM Assist, Anda menggunakan Prepare untuk memberikan rincian permintaan generasi strategi. Ini termasuk mendefinisikan mesin dan mode yang akan digunakan, bahan, perpustakaan alat, dan informasi kontekstual lainnya. Selain itu, fase Prepare juga memungkinkan kontrol yang tepat atas jenis operasi yang akan dihasilkan dan setup mana yang harus dipertimbangkan.
Untuk pengguna CAM Assist v1, tahap Prepare setara dengan kotak dialog CAM Assist yang digunakan untuk mengontrol jalannya CAM Assist.
Alur kerja
Stage Prepare dimuat setelah tahap Assess berhasil diselesaikan, dan memperbarui layar untuk memberikan kontrol yang dapat Anda gunakan untuk menentukan jalannya CAM Assist. Pada mesin sesi, bahan dan perpustakaan alat dianalisis dan ditampilkan.
Progres menuju pembuatan program dan tahap Analisis dicapai dengan menekan tombol Run CAM Assist, yang diaktifkan setelah pilihan yang valid untuk mesin, bahan, dan perpustakaan alat telah dibuat.
Tata letak
Layar Prepare mencerminkan tampilan dari tahap Assess dengan panel kontekstual di sebelah kiri layar dan visualisasi besar dari skenario di sebelah kanan. Bilah menu tambahan ditampilkan di bagian atas layar untuk menunjukkan mode pemesinan yang dipilih; mesin; bahan; dan perpustakaan alat yang digunakan.
Panel Prepare mencantumkan setup yang diberikan ke CAM Assist; memberikan kontrol atas setup mana yang digunakan; dan mencakup sakelar Advanced View untuk menampilkan kontrol rinci atas jalannya CAM Assist.
Panel Prepare
Mode dasar

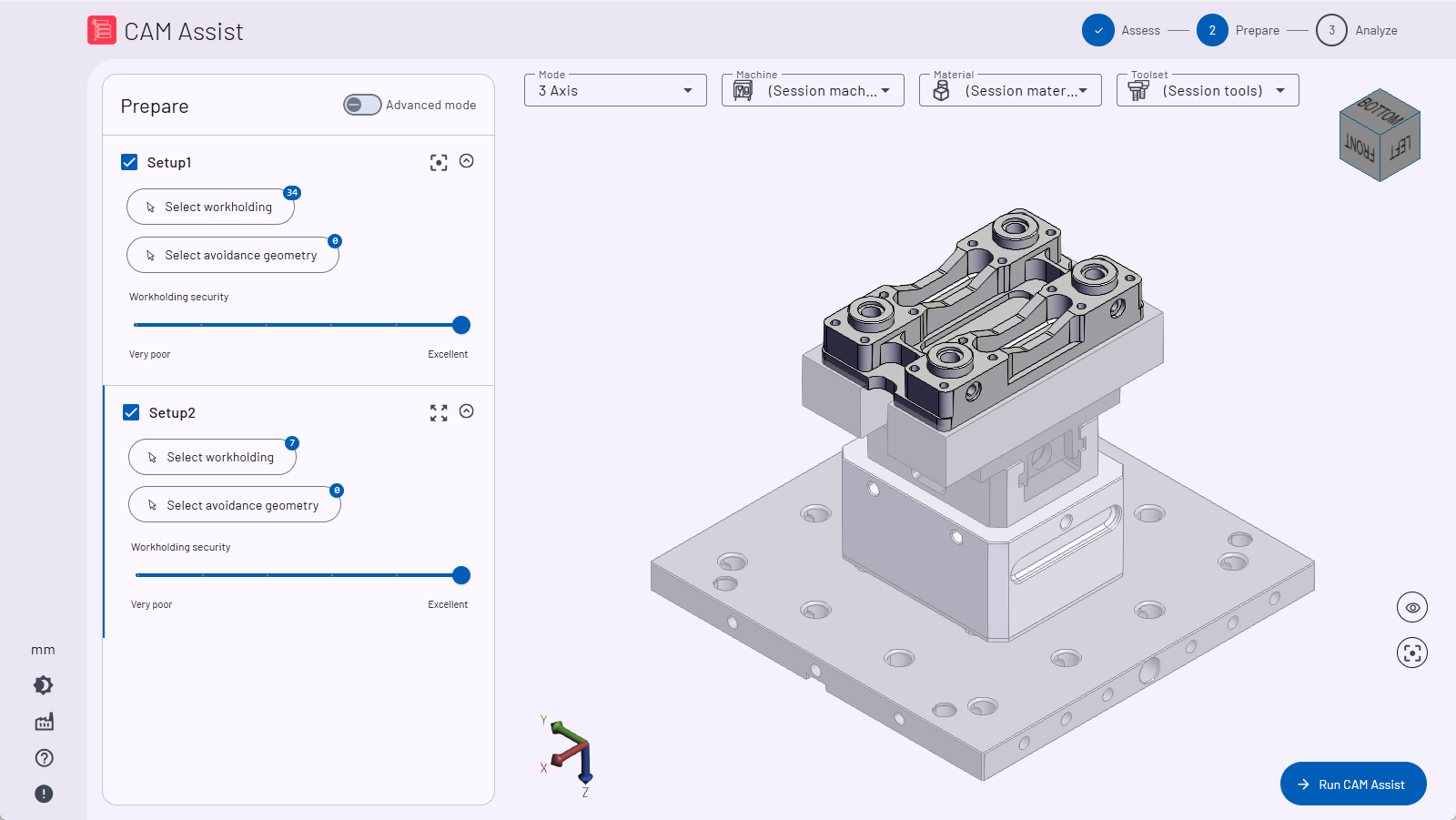

Dalam mode dasar (ketika sakelar Advanced dimatikan), panel Prepare menunjukkan setiap setup yang diberikan ke CAM Assist dari paket CAM. Silakan rujuk ke halaman ini untuk bagaimana setup berhubungan dengan setiap paket CAM yang didukung.
Mode dasar memberikan kontrol minimal yang diperlukan untuk mengatur jalannya CAM Assist.
Setiap panel setup mencakup kontrol untuk:
- Menyertakan atau mengecualikan setup dari jalannya CAM Assist
- Memvisualisasikan orientasi dan bodi setup
- Memperluas atau mengerutkan panel setup
- Pilih bodi penahan kerja, jumlah bodi saat ini yang ditampilkan
- Pilih bodi geometri penghindaran
- Mendefinisikan keamanan penahan kerja
Sertakan atau kecualikan setup dari jalannya CAM Assist
Pilih kotak centang di sebelah kanan nama Setup untuk menyertakan setup dalam jalannya CAM Assist.
| Sertakan setup dalam jalannya CAM Assist | |
| Kecualikan setup dari jalannya CAM Assist |
Misalnya, Anda mungkin telah membuat setup untuk operasi multi-tahap di paket CAM Anda. Menghapus centang pada yang tidak berlaku untuk tahap saat ini dapat dilakukan di sini.
Pilih bodi penahan kerja
CAM Assist menggunakan bodi penahan kerja saat menghasilkan program. Alat tidak diizinkan mendekati bodi penahan kerja dalam toleransi yang telah ditentukan.
Jika fixture/penahanan telah ditetapkan dalam paket CAM, CAM Assist akan membawa hubungan tersebut ke depan.

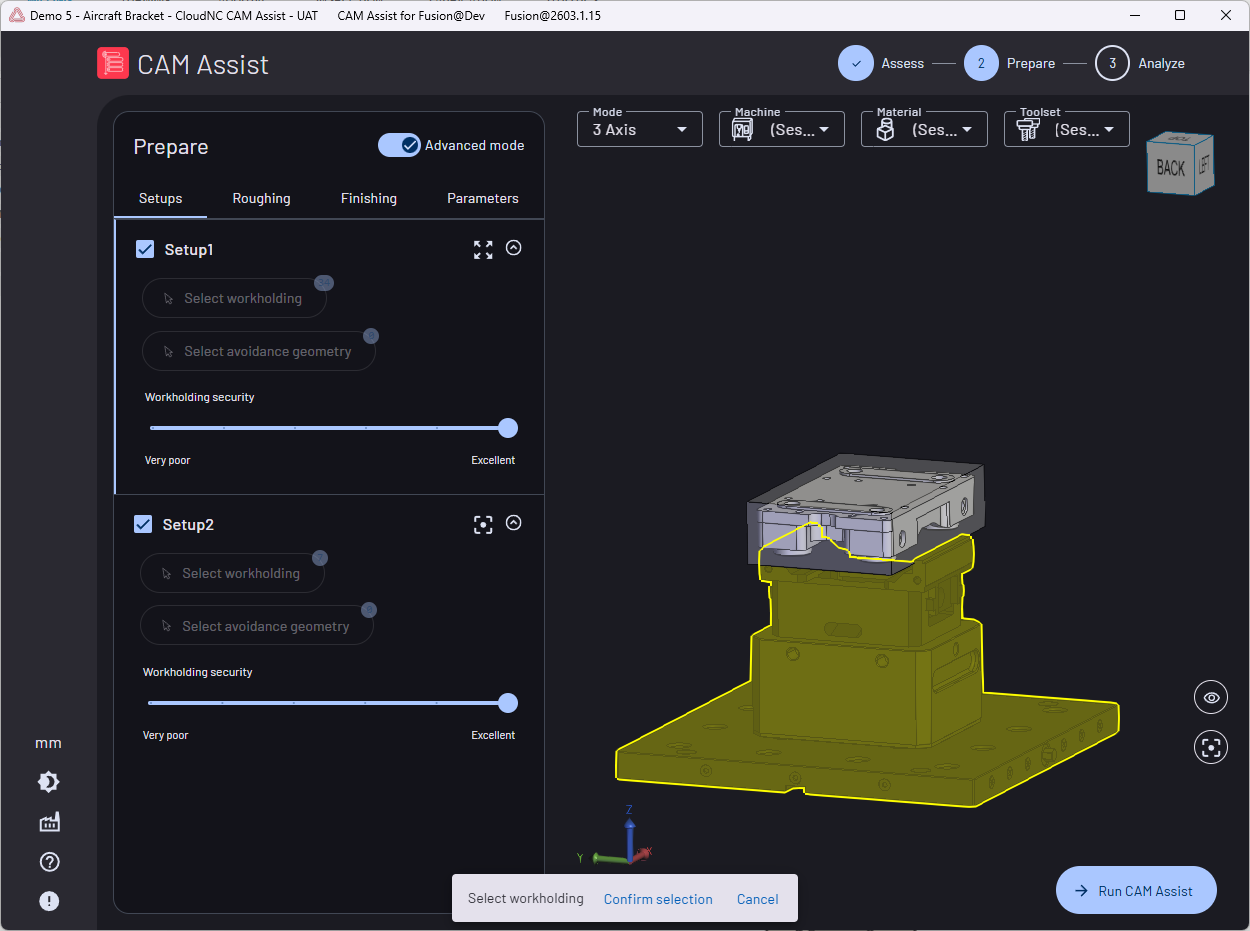

Jika diperlukan perubahan pada bodi penahan kerja, klik tombol Select workholding untuk memperhalus bodi yang diidentifikasi sebagai penahan kerja untuk setup saat ini. Saat diklik, semua bodi ditampilkan transparan dan bodi penahan kerja yang dipilih dalam setup diberi warna kuning.
Mengklik pada bodi mana pun di adegan akan mendefinisikannya (atau menghapusnya) sebagai bodi penahan kerja untuk setup saat ini.
CATATAN - Memilih penahan kerja akan mengubah tampilan aktif untuk menunjukkan bodi dari semua setup. Gunakan kontrol visibilitas Setup untuk memperhalus tampilan sesuai kebutuhan.
Di panel konfirmasi di bagian bawah halaman, klik Konfirmasi pemilihan untuk menyimpan bodi yang berwarna saat ini sebagai penahan kerja untuk setup saat ini, atau klik Batalkan untuk membatalkan perubahan yang dibuat. Jumlah yang ditampilkan di sebelah tombol diperbarui dengan jumlah bodi yang baru dipilih.
- Fungsi ini hanya mempengaruhi setup saat ini
- Bodi yang sama dapat didefinisikan sebagai penahan kerja dalam beberapa setup
Pilih bodi geometri penghindaran
CAM Assist menggunakan bodi geometri penghindaran untuk membatasi jalur alat dalam program. Jenis jalur alat tertentu seperti pembuatan lubang diizinkan untuk melanggar geometri penghindaran.

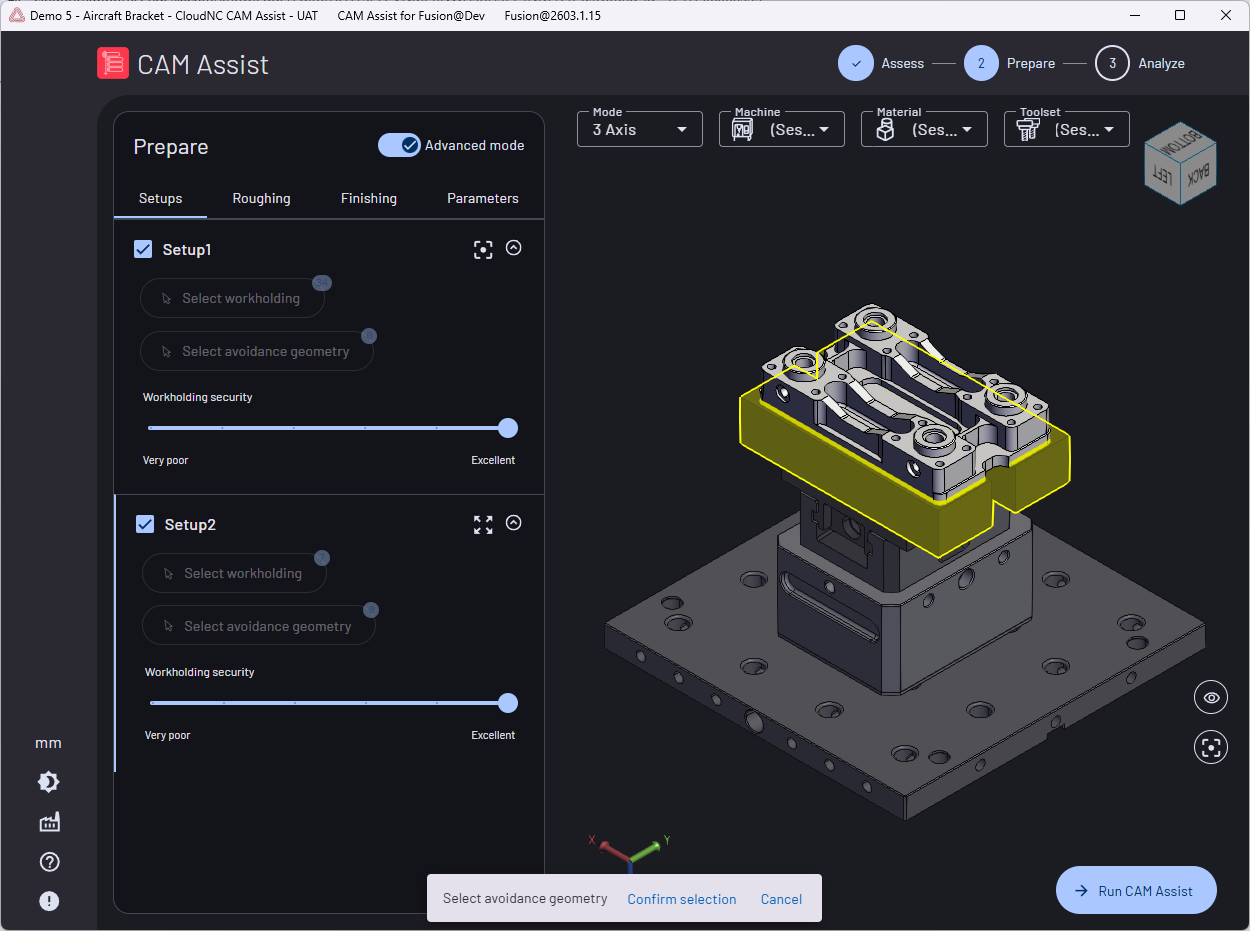

Klik tombol Select avoidance geometry untuk memperhalus bodi yang diidentifikasi sebagai geometri penghindaran untuk setup saat ini. Saat diklik, semua bodi ditampilkan transparan dan bodi geometri penghindaran yang dipilih dalam setup diberi warna kuning.
CATATAN - Memilih geometri penghindaran akan mengubah tampilan aktif untuk menunjukkan bodi dari semua setup. Gunakan kontrol visibilitas Setup untuk memperhalus tampilan sesuai kebutuhan.
Mengklik pada bodi mana pun di adegan akan mendefinisikannya (atau menghapusnya) sebagai bodi geometri penghindaran untuk setup saat ini.
Klik Konfirmasi pemilihan untuk menyimpan bodi yang berwarna saat ini sebagai geometri penghindaran untuk setup saat ini, atau klik Batalkan untuk membatalkan perubahan yang dibuat. Jumlah yang ditampilkan di sebelah tombol diperbarui dengan jumlah bodi yang baru dipilih.
- Fungsi ini hanya mempengaruhi setup saat ini
- Bodi yang sama dapat didefinisikan sebagai geometri penghindaran dalam beberapa setup
- Bodi yang sama dapat didefinisikan sebagai penahan kerja dan geometri penghindaran dalam beberapa setup
Tentukan keamanan penahan kerja
Keamanan penahan kerja memengaruhi rekomendasi parameter pemotongan AI yang ditentukan untuk setup. Mengurangi tingkat keamanan membatasi gaya pemotongan maksimum yang diperbolehkan yang diprediksi. Rentang kontrol ini antara 50N (Sangat buruk) hingga 3.000N (Luar biasa).
Gunakan kontrol slider bertingkat untuk mengatur keamanan penahan kerja untuk setiap setup. Misalnya, untuk program dua operasi di dalam penjepit, keamanan penahan kerja dapat diatur sepenuhnya ke kanan (3.000N), tetapi untuk operasi kedua, dapat diatur lebih rendah (1.000N) untuk mempertimbangkan pegangan bagian yang sedikit terganggu di dalam penjepit.
Mode lanjutan
Jika lebih banyak definisi diperlukan untuk menyiapkan file, aktifkan sakelar Mode lanjutan.
Ketika aktif, tab berikut ditampilkan di bagian atas panel Prepare:
- Setup - Daftar setup yang disampaikan kepada CAM Assist (tampilan ini yang ditampilkan di mode dasar)
- Roughing - Opsi roughing yang terperinci
- Finishing - Opsi finishing yang terperinci
- Parameters - Kontrol atas jenis jalur alat yang dikembalikan
Opsi roughing
|
Opsi finishing
|
