Faza Priprema postavlja parametre za CAM Assist izvođenje. Uključuje kontrole za koje se postavke koriste; koji tipovi operacija su potrebni; i napredne parametre za svaku operaciju.
Sadržaj
Panel Priprema - Osnovni način
Panel Priprema - Napredni način
Prije pokretanja CAM Assist, koristite Pripremu za pružanje detalja zahtjeva za generiranje strategije. To uključuje definiranje stroja i načina koji će se koristiti, materijala, knjižnica alata i drugih kontekstualnih informacija. Štoviše, faza Priprema također omogućuje preciznu kontrolu nad tim koje vrste operacija se isporučuju i koje se postavke trebaju uzeti u obzir.
Za korisnike CAM Assist v1, faza Priprema je analogna dijaloškom okviru CAM Assist koji se koristi za kontrolu izvođenja.
Radni tok
Faza Priprema se učitava nakon uspješno završenog Pregledavanja, i ažurira ekran kako bi pružila kontrole koje možete koristiti za određivanje izvođenja CAM Assist. U radnim strojevima, materijali i knjižnice alata se analiziraju i prikazuju.
Napredak prema generiranju programa i fazi Analize postiže se pritiskom na gumb Run CAM Assist, koji je aktiviran kada su izvršeni validni odabiri za stroj, materijal i knjižnice alata.
Raspored
Ekran Priprema odražava onaj iz faze Pregledavanja sa kontekstualnim panelom s lijeve strane ekrana i velikom vizualizacijom scenarija s desne strane. Dodatna traka izbornika prikazuje se na vrhu ekrana kako bi pokazala odabrani način obrade; stroj; materijal i knjižnice alata.
Panel Priprema prikazuje postavke koje se šalju CAM Assist-u; pruža kontrolu nad time koje se postavke koriste; i uključuje prekidač za Napredni prikaz kako bi prikazao detaljne kontrole za CAM Assist izvođenje.
Panel Priprema
Osnovni način
U osnovnom načinu (kada je prekidač za Napredni način isključen), panel Priprema prikazuje svaku postavku koju je CAM Assist primio iz CAM paketa. Referirajte se na ovu stranicu za informacije o tome kako se postavke odnose na svaki podržani CAM paket.
Osnovni način pruža osnovne minimalne kontrole za postavljanje izvođenja CAM Assist.

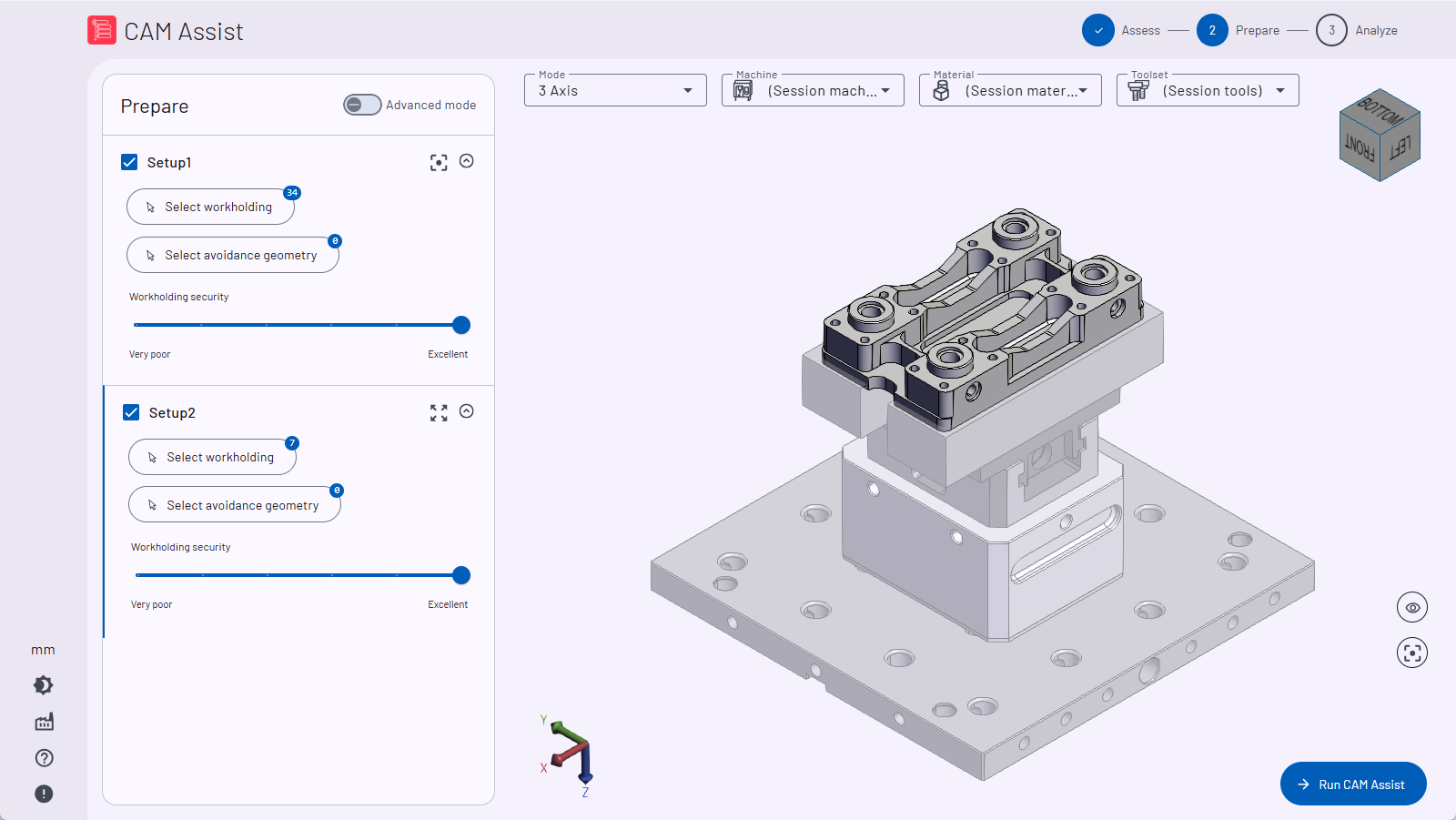

Svaka postavka panela sadrži kontrole za:
- Uključivanje ili isključivanje postavke iz izvođenja CAM Assist
- Vizualizaciju orijentacije postavke i tijela
- Proširenje ili sakupljanje panela s postavkama
- Odabir tijela za učvršćivanje, trenutni broj prikazanih tijela
- Odabir tijela za geometriju izbjegavanja
- Definiranje sigurnosti učvršćivanja
Uključite ili isključite postavku iz izvođenja CAM Assist
Odaberite potvrdni okvir desno od imena postavke kako biste uključili postavku u izvođenje CAM Assist.
| Uključite postavku u izvođenje CAM Assist | |
| Isključite postavku iz izvođenja CAM Assist |
Na primjer, možda ste kreirali postavke za višestupanjske operacije u vašem CAM paketu. Ovdje biste isključili one koje se ne odnose na trenutnu fazu.
Odaberite tijela za učvršćivanje
CAM Assist koristi tijela za učvršćivanje prilikom generiranja programa. Alati se ne smiju približiti tijelu za učvršćivanje unutar unaprijed definirane tolerancije.
Ako su stezališta/učvršćenja postavljena u CAM paketu, CAM Assist će prenijeti te odnose.

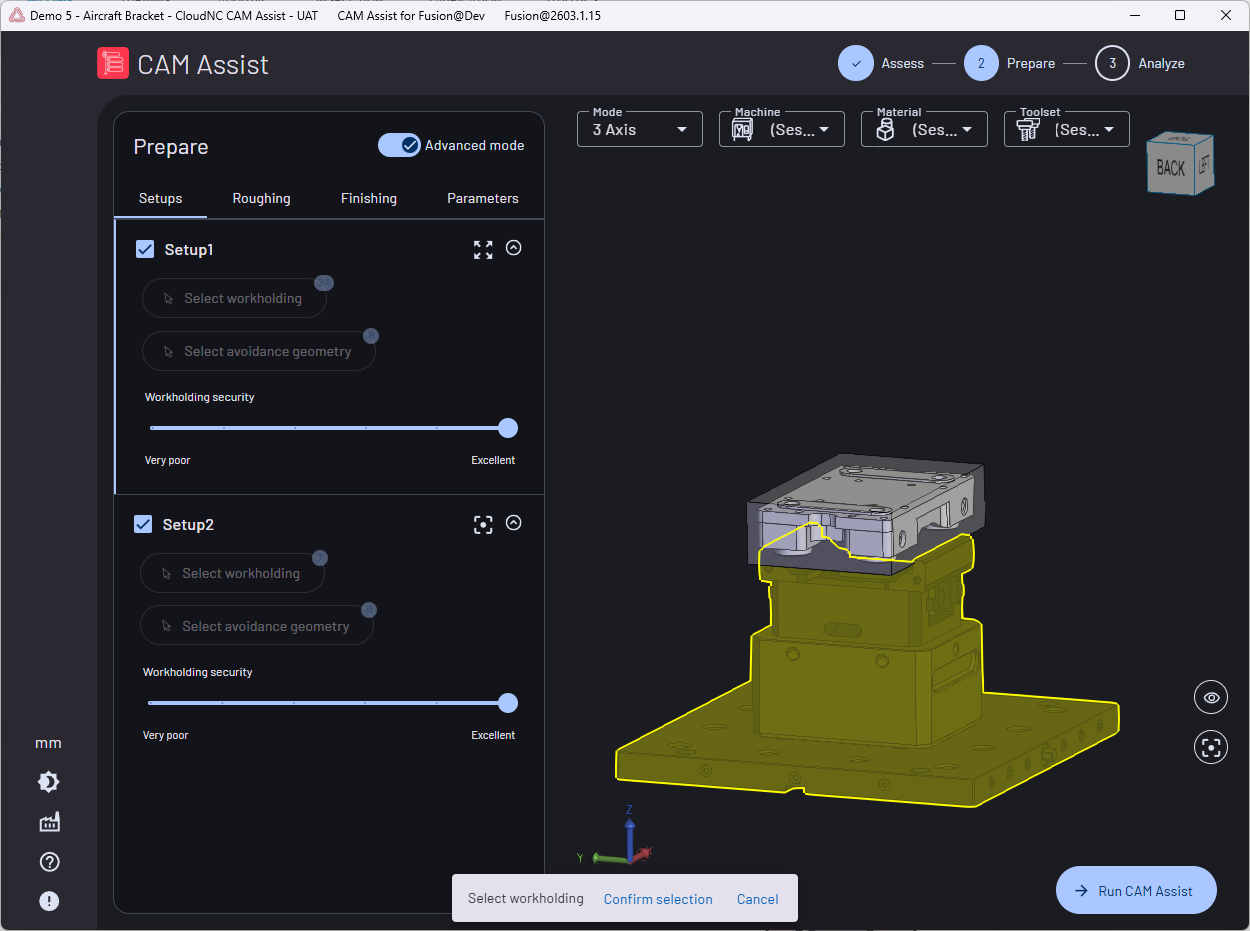

Ako su potrebne promjene tijela za učvršćivanje, kliknite na Odaberite učvršćivanje gumb za preciziranje tijela identificiranih kao učvršćivanje za trenutnu postavku. Kada je kliknut, sva tijela su prikazana prozirno, a odabrana tijela za učvršćivanje u postavci su obojena žutom.
Klikom na bilo koje tijelo u sceni definirat ćete ga (ili ukloniti) kao tijelo za učvršćivanje za trenutnu postavku.
NAPOMENA - Odabir učvršćenja promijenit će aktivni prikaz kako bi prikazao tijela iz svih postavki. Koristite kontrole vidljivosti postavki za preciziranje prikaza po potrebi.
U panelu za potvrdu na dnu stranice, kliknite na Potvrdi izbor kako biste spremili trenutno obojena tijela kao učvršćivanje za trenutnu postavku, ili kliknite na Otkaži kako biste odbacili sve napravljene promjene. Broj prikazan pored gumba ažurira se s novim brojem odabranih tijela.
- Ova funkcionalnost utječe samo na trenutnu postavku
- Isto tijelo može biti definirano kao učvršćivanje u više postavki
Odaberite tijela za geometriju izbjegavanja
CAM Assist koristi tijela za geometriju izbjegavanja za ograničavanje putanja alata unutar programa. Specifične vrste putanja alata kao što su bušenje su dopuštene da probiju geometriju izbjegavanja.

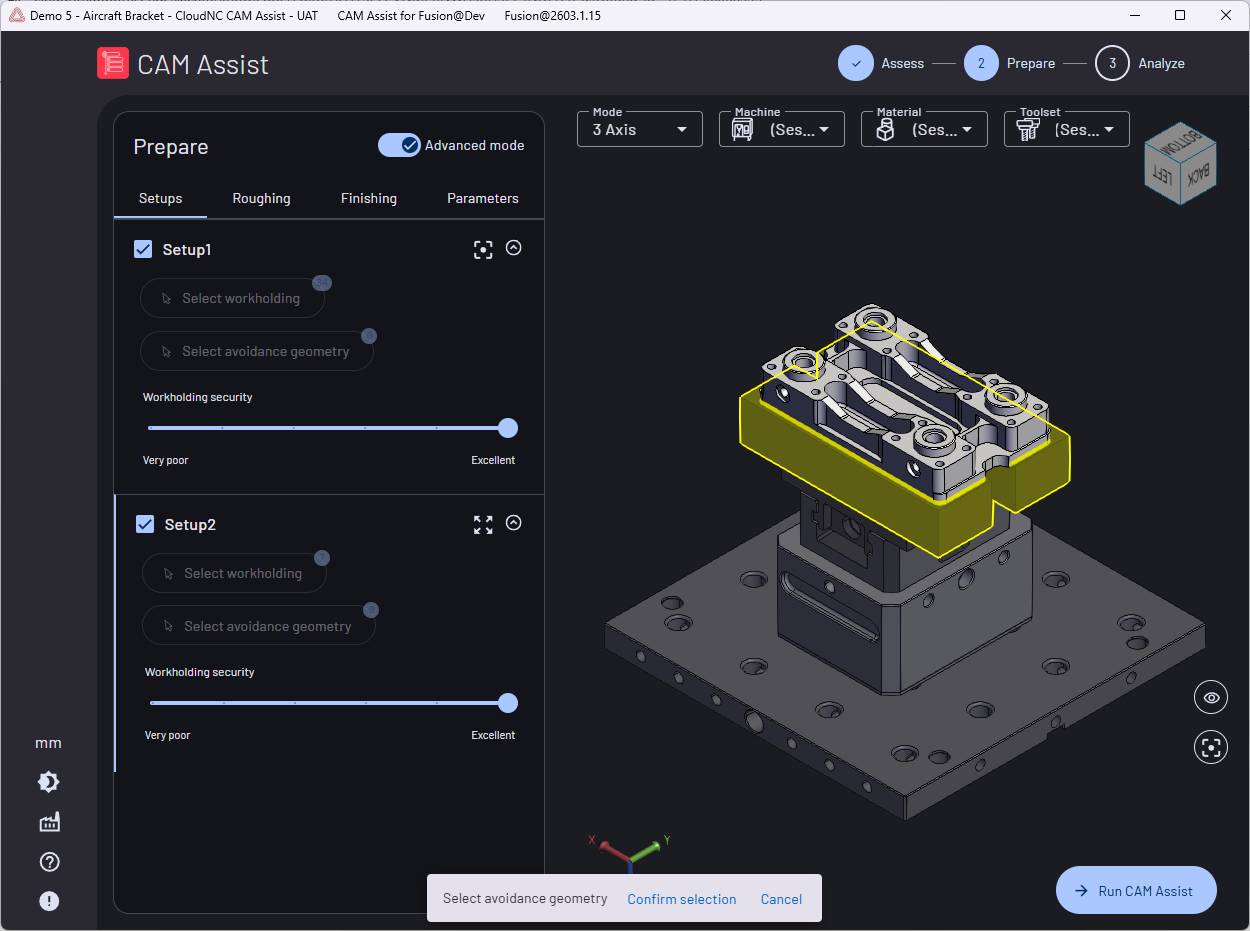

Kliknite na Odaberite geometriju izbjegavanja gumb za preciziranje tijela identificiranih kao geometrija izbjegavanja za trenutnu postavku. Kada je kliknut, sva tijela su prikazana prozirno, a odabrana tijela za geometriju izbjegavanja u postavci su obojena žutom.
NAPOMENA - Odabir geometrije izbjegavanja promijenit će aktivni prikaz kako bi prikazao tijela iz svih postavki. Koristite kontrole vidljivosti postavki za preciziranje prikaza po potrebi.
Klikom na bilo koje tijelo u sceni definirat ćete ga (ili ukloniti) kao tijelo za geometriju izbjegavanja za trenutnu postavku.
Kliknite na Potvrdi izbor kako biste spremili trenutno obojena tijela kao geometriju izbjegavanja za trenutnu postavku, ili kliknite na Otkaži kako biste odbacili sve napravljene promjene. Broj prikazan pored gumba ažurira se s novim brojem odabranih tijela.
- Ova funkcionalnost utječe samo na trenutnu postavku
- Isto tijelo može biti definirano kao geometrija izbjegavanja u više postavki
- Isto tijelo može biti definirano kao i učvršćivanje i geometrija izbjegavanja u više postavki
Definirajte sigurnost učvršćivanja
Sigurnost učvršćivanja utječe na preporuke AI za parametre rezanja vezane za postavku. Smanjenje razine sigurnosti ograničava maksimalnu dopuštenu silu rezanja. Raspon ove kontrole je između 50N (Vrlo loše) do 3,000N (Izvrsno).
Koristite kontrolu kliznika za postavljanje sigurnosti učvršćivanja za svaku postavku. Na primjer, za program s dvije operacije u stegi, sigurnost učvršćivanja može se postaviti do kraja desno (3,000N), ali za drugu operaciju može se postaviti niže (1,000N) da bi se uzela u obzir donekle oslabljena čvrstoća dijela u stegi.
Napredni način
Ako je potrebna dodatna definicija za pripremu datoteke, uključite prekidač za Napredni način.
Kada je aktivan, sljedeći kartice se prikazuju na vrhu panela Priprema:
- Postavka - Popis postavki proslijeđenih CAM Assist-u (ovaj prikaz je ono što se prikazuje u Osnovnom načinu)
- Grubo obrada - Detaljne opcije za grubu obradu
- Finishing - Detaljne opcije za završnu obradu
- Parametri - Kontrola nad tim koje vrste putanja alata se vraćaju
Opcije za grubu obradu
|
Opcije za završnu obradu
