आखिरी आकार और फिनिश लाने के लिए ऊपरी सतह पर एक हल्का, साफ़ पास।
सामान्य उपकरण
इंडीकेबल फेस मिल्स

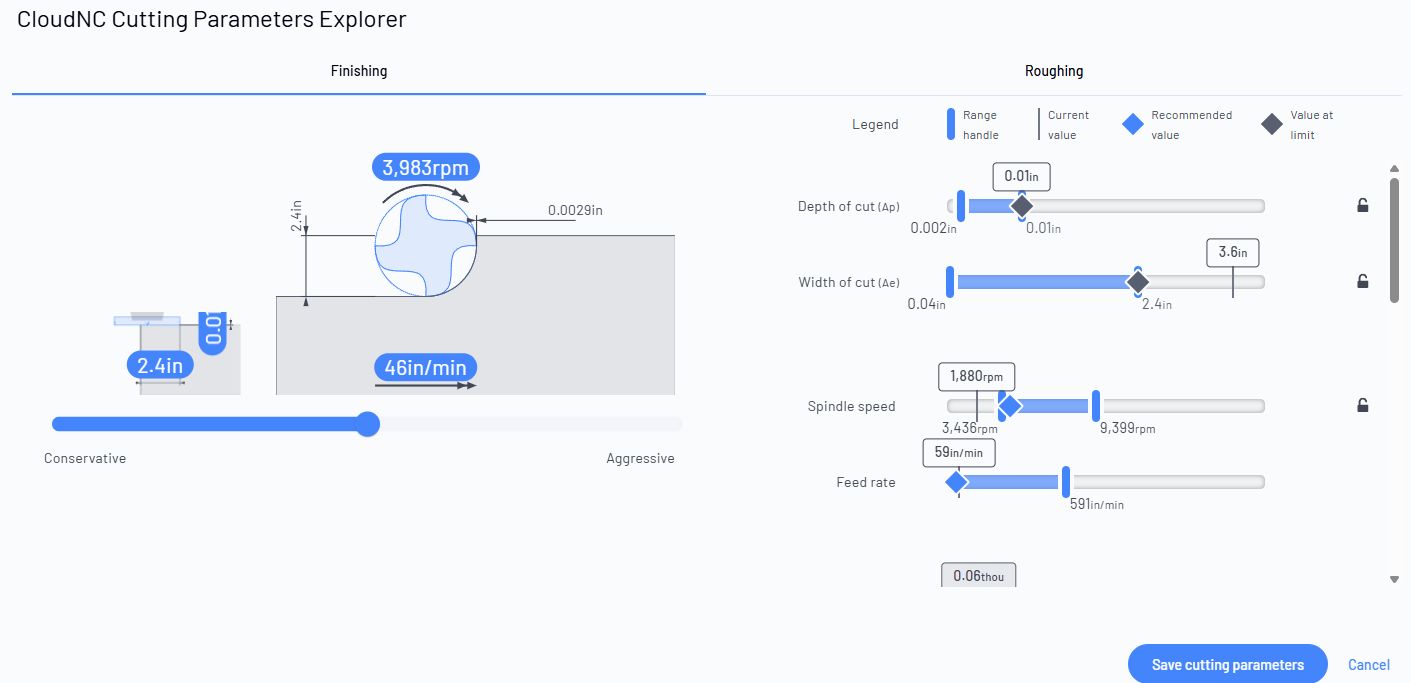

इस ऑपरेशन के लिए दिखाए गए नियंत्रण
समायोज्य पंक्तियाँ हैं जिनका आप सीमित कर सकते हैं (रेंज हैंडल खींचें, एक मूल्य टाइप करें, या इसे लॉक करें)।
रीड-आउट पंक्तियाँ स्वतः अपडेट होती हैं जब आप अन्य को बदलते हैं — वे आपको प्रभाव दिखाती हैं, लेकिन आप उन्हें सीधे सेट नहीं करते।
कटाई की गहराई (Ap)
समायोज्य
मिलीमीटर / इंच
हर पास के दौरान टूल कितनी गहराई तक सामग्री में प्रवेश करता है।
यह महत्वपूर्ण क्यों है: यह एकमात्र सबसे बड़ा लीवर है जिस पर आपके द्वारा प्रति पास हटाए गए धातु की मात्रा निर्भर करती है। गहरी कटाई सामग्री को तेजी से हटाती है लेकिन कटाई बल, गर्मी और टूल झुकाव बढ़ाती है — यदि आप बहुत दूरPush करते हैं तो आप चटर, खराब फिनिश या एक टूटे हुए टूल की संभावना बनाते हैं।
कटाई की चौड़ाई (Ae)
समायोज्य
मिलीमीटर / इंच
कितना टूल के व्यास का भाग सामग्री में साइडवेज (स्टेप-ओवर) में शामिल होता है।
यह महत्वपूर्ण क्यों है: यह कटाई के लोड को सेट करने के लिए कटाई की गहराई के साथ हाथ में हाथ मिलाकर काम करता है। एक चौड़ा एंगेजमेंट प्रति पास अधिक हटाता है लेकिन टूल और भाग पर साइड बल बढ़ाता है।
टूल का झुकाव (औसत)
समायोज्य
माइक्रोन / थौ
कतरने के बल के तहत टूल के टिप के किनारे झुकने की भविष्यवाणी की गई दूरी।
यह महत्वपूर्ण क्यों है: एक झुकता हुआ टूल उस स्थान पर काटता है जहाँ इसे काटने का लोच नहीं होता है — इसका परिणाम खोई हुई सटीकता, टेपर दीवारें और चटर है। इस सीमा को कसने से माप के सटीकता और फिनिश की सुरक्षा होती है, विशेषकर लंबे या पतले टूल के साथ।
ब्रेकर पॉइंट
समायोज्य
%
कितना करीब कटाई के बल उस स्तर के होते हैं जो टूल को नुकसान या तोड़ सकता है, इसे सुरक्षित सीमा के प्रतिशत के रूप में दिखाया गया है।
यह महत्वपूर्ण क्यों है: आपकी टूटी हुई टूल के खिलाफ सुरक्षा सीमा। 100% का मतलब है कि आप सही कगार पर हैं — इसे नीचे रखकर थोड़ा स्पीड करते हैं लेकिन बहुत अधिक मानसिक शांति में।
सामग्री हटाने की दर
रीड-आउट
सेमी³/मिनट
हर मिनट में काटने वाली मात्रा।
यह महत्वपूर्ण क्यों है: एक उत्पादकता रीड-आउट, कुछ ऐसा जिसे आप सीधे नहीं सेट करते हैं। जैसे-जैसे आप अन्य सेटिंग्स को अधिक आक्रामक बनाते हैं, इसे बढ़ते हुए देखें — यह रफिंग जॉब की गति के लिए मुख्य संख्या है।
कार्यधारण सुरक्षा
समायोज्य
N / lbf
काटने के दौरान भाग और उसके फिक्स्चर पर साइडवेज बल।
यह महत्वपूर्ण क्यों है: यदि यह बल बहुत अधिक हो जाता है तो यह भाग को वाइस या फिक्स्चर से काटने के मध्य निकाल सकता है। इसे कसने से हल्के रूप से क्लैंप या असुविधाजनक सेट-अप को सुरक्षित रखा जाता है।
अधिकतम ज्यामितीय कुस्प आकार
रीड-आउट
माइक्रोन / थौ
समीपस्थ पास के बीच छोड़े गए छोटे किनारों (“कुस्प”) की ऊँचाई।
यह महत्वपूर्ण क्यों है: एक रीड-आउट जो यह पूर्वानुमान लगाता है कि फिनिशिंग या स्कैनिंग पास कितनी चिकनाई वाली होगी किसी भी हाथ से मिश्रण से पहले। छोटे कुस्प का मतलब है बेहतर फिनिश लेकिन अधिक पास।
सतह की खुरदरापन
समायोज्य
माइक्रोन (Ra)
काटने वाली सतह की अनुमानित फिनिश गुणवत्ता, Ra मान के रूप में व्यक्त की गई।
यह महत्वपूर्ण क्यों है: आपको फिनिश स्पेसिफिकेशन पर सीधे घुमा देता है। कम Ra चिकने होते हैं लेकिन अक्सर हल्की, धीमी कटाई का मतलब होता है।
फीड प्रति दांत
रीड-आउट
मिलीमीटर/दांत / इंच/ दांत
चिप की मोटाई जो प्रत्येक व्यक्तिगत कटिंग एज उसके माध्यम से गुजरते समय लेती है।
यह महत्वपूर्ण क्यों है: एक कट की मूलभूत स्वास्थ्य मैट्रिक। बहुत कम होने पर धारें रगड़ती हैं और काटती नहीं (तेज़ पहनने, गर्मी); बहुत अधिक होने पर आप धार को ओवरलोड करते हैं। यहाँ एक रीड-आउट है जिसका अन्य सेटिंग्स पर प्रभाव पड़ता है।
चिप लोड
समायोज्य
मिलीमीटर
हटाई जाने वाली चिप की मोटाई।
यह महत्वपूर्ण क्यों है: टूल जीवन, गर्मी और फिनिश को संचालित करता है। अन्वेषक इसे टूल और सामग्री के लिए स्वस्थ रेंज में रखता है; यदि आपके पास आपके उपकरण के लिए पसंदीदा चिप लोड है तो इसे सीमित करें।
फीड दर
समायोज्य
मिलीमीटर/मिनट / इंच/मिनट
टूल सामग्री में कितनी तेजी से चलता है (टेबल फीड)।
यह महत्वपूर्ण क्यों है: वास्तविक परिश्रवण पर आप जो स्पीड महसूस करते हैं। तेज फीड काम को जल्दी समाप्त करते हैं लेकिन कटाई बल, गर्मी और टूल पर लोड बढ़ाते हैं।
सतह की गति
समायोज्य
मीटर/मिनट / फुट/मिनट
जब काटने की धार सामग्री के पास से गुजरती है तब की गति (काटने की गति, Vc)।
यह महत्वपूर्ण क्यों है: सामग्री और टूल कोटिंग द्वारा निर्धारित — यह कटाई की गर्मी और टूल जीवन का मुख्य चालक है। टूल के व्यास के साथ यह स्पिंडल की गति को निर्धारित करता है।
स्पिंडल स्पीड
समायोज्य
rpm
स्पिंडल कितनी तेजी से घूमता है।
यह महत्वपूर्ण क्यों है: सतह की गति और टूल के व्यास से निकाला गया। यदि आपकी मशीन में एक मीठा स्थान है या अधिकतम है जिसे आपको ध्यान में रखना है तो इसे सीमित करें।
स्पिंडल पावर (औसत)
समायोज्य
kW / hp
कटाई में स्पिंडल से खींची जाने वाली औसत शक्ति।
यह महत्वपूर्ण क्यों है: आपकी मशीन के स्पिंडल द्वारा उपलब्ध राशि के भीतर रहना चाहिए। सीमा को कम करना भारी कटाई को छोटे मशीनों की पहुंच के भीतर बनाए रखता है।
स्पिंडल टॉर्क
समायोज्य
Nm / lb ft
स्पिंडल पर घुमाने वाला बल।
यह महत्वपूर्ण क्यों है: कम rpm पर भारी कटाई के लिए सबसे महत्वपूर्ण होता है, जहाँ टॉर्क न कि शक्ति सीमा है। इसे आपकी मशीन के टॉर्क कर्व के भीतर रखें।
