Finition des surfaces 3D sculptées et libres en faisant osciller l'outil d'avant en arrière. Les contrôles de passage et de profondeur déterminent la finesse de la couverture de la surface.
Outils typiques
Fraises à bout sphérique
Contrôles affichés pour cette opération

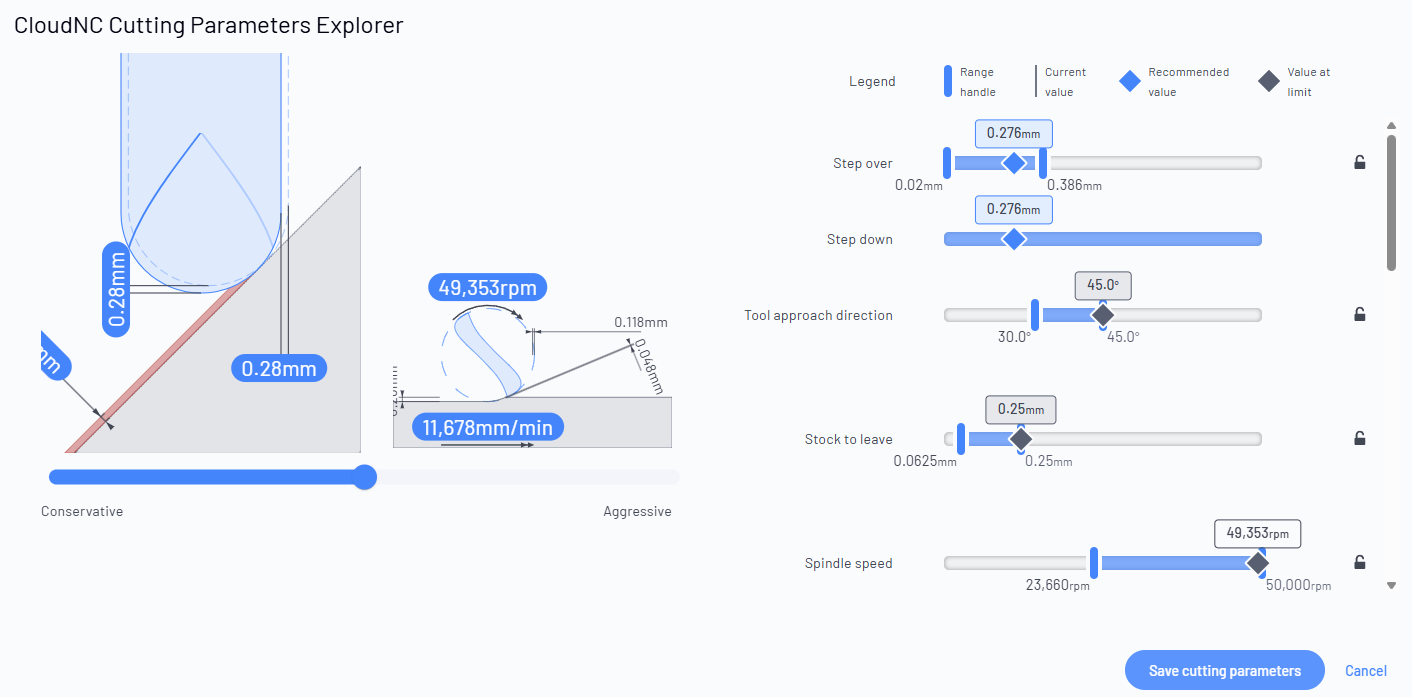

Lignes ajustables sont des curseurs que vous pouvez contraindre (faire glisser les poignées de plage, taper une valeur ou le verrouiller).
Affichage des lignes se met à jour automatiquement lorsque vous modifiez les autres — ils vous montrent l'effet, mais vous ne les réglez pas directement.
Déviation de l'outil (moyenne)
Ajustable
microns / thou
Distance à laquelle la pointe de l'outil est prévue de se plier sous la force de coupe.
Pourquoi c'est important : Un outil pliant coupe là où il ne devrait pas — le résultat est une perte de précision, des parois coniques et des vibrations. Resserre cette limite protège la précision dimensionnelle et la finition, en particulier avec les outils longs ou fins.
Point de rupture
Ajustable
%
À quel point les forces de coupe se rapprochent du niveau qui endommagerait ou casserait l'outil, exprimé en pourcentage de la limite de sécurité.
Pourquoi c'est important : Votre marge de sécurité contre un outil cassé. 100 % signifie que vous êtes juste à la limite — garder cela en dessous échange un peu de vitesse pour beaucoup de tranquillité d'esprit.
Taux d'enlèvement de matière
Affichage
cm³/min / in³/min
Le volume de matière enlevé par la coupe chaque minute.
Pourquoi c'est important : Un affichage de productivité, pas quelque chose que vous réglez directement. Observez-le augmenter à mesure que vous rendez les autres réglages plus agressifs — c'est le chiffre principal pour la rapidité d'un travail d'ébauche.
Sécurité de maintien de la pièce
Ajustable
N / lbf
La force latérale exercée par la coupe sur la pièce et le dispositif qui la maintient.
Pourquoi c'est important : Si cette force devient trop élevée, elle peut tirer la pièce hors du vice ou du dispositif en pleine coupe. Resserrez-la pour maintenir les configurations légèrement serrées ou délicates en sécurité.
Taille maximale de cuspide géométrique
Affichage
microns / thou
La hauteur des petites crêtes (« cuspides ») laissées entre les passes adjacentes.
Pourquoi c'est important : Un affichage qui prédit à quel point un passage de finition ou de scan sera lisse avant tout mélange manuel. Des cuspides plus petites signifient une finition plus fine mais nécessitent plus de passes.
Rugosité de surface
Ajustable
microns (Ra) /thou
La qualité de finition prévue de la surface coupée, exprimée sous forme de valeur Ra.
Pourquoi c'est important : Vous permet de vous diriger directement vers une spécification de finition. Un Ra plus bas est plus lisse mais signifie généralement des coupes plus légères et plus lentes.
Avance par dent
Affichage
mm/dent / in/dent
L'épaisseur de la puce que chaque bord de coupe prend en passant à travers le matériau.
Pourquoi c'est important : La mesure fondamentale de la santé d'une coupe. Trop bas et les bords frottent au lieu de couper (usure rapide, chaleur) ; trop haut et vous surchargez le bord. Un affichage ici vers lequel les autres réglages alimentent.
Charge de copeaux
Ajustable
mm / in
L'épaisseur de la puce enlevée.
Pourquoi c'est important : Influe sur la durée de vie de l'outil, la chaleur et la finition. L'explorateur la maintient dans une plage saine pour l'outil et le matériau ; contraignez-la si vous avez une charge de copeaux préférée pour votre outil.
Vitesse d'avance
Ajustable
mm/min / in/min
À quelle vitesse l'outil se déplace à travers le matériau (l'avance de la table).
Pourquoi c'est important : La vitesse que vous ressentez réellement sur le plancher d'atelier. Des avances plus rapides terminent le travail plus tôt mais augmentent la force de coupe, la chaleur et la charge sur l'outil.
Vitesse de surface
Ajustable
m/min / ft/min
La vitesse de l'arête de coupe lorsqu'elle passe devant le matériau (vitesse de coupe, Vc).
Pourquoi c'est important : Définie par le matériau et le revêtement de l'outil — c'est le principal facteur de chaleur de coupe et de durée de vie de l'outil. Avec le diamètre de l'outil, elle détermine la vitesse de la broche.
Vitesse de broche
Ajustable
rpm
À quelle vitesse la broche tourne.
Pourquoi c'est important : Dérivée de la vitesse de surface et du diamètre de l'outil. Contraignez-la si votre machine a un point idéal ou un maximum que vous devez respecter.
Puissance de broche (moyenne)
Ajustable
kW /hp
La puissance moyenne que la coupe tire de la broche.
Pourquoi c'est important : Doit rester dans ce que la broche de votre machine peut délivrer. Abaisser la limite maintient les coupes plus lourdes accessibles pour les machines plus petites.
Couple de broche
Ajustable
Nm / hp
La force de torsion à la broche.
Pourquoi c'est important : Est principalement important pour les coupes lourdes à faible rpm, où le couple plutôt que la puissance est la limite. Maintenez-le dans la courbe de couple de votre machine.
Stock à laisser
Ajustable
mm / in
Une fine couche de matériau délibérément laissée sur la surface.
Pourquoi c'est important : Laisse du matériel pour le nettoyage lors d'un passage de finition ultérieur, de sorte que la coupe d'ébauche ne marque pas la surface finale. Réglez-le pour correspondre à votre tolérance de finition.
Passage
Ajustable
mm / in
La distance entre un passage de finition et le suivant, mesurée à travers la surface.
Pourquoi c'est important : Le cadran de finition par rapport au temps pour le surfacage. Un petit passage laisse une surface plus fine avec des cuspides plus petites mais nécessite beaucoup plus de passes.
Profondeur de passe
Affichage
mm / in
La distance verticale entre les passes lorsque l'outil scanne une surface.
Pourquoi c'est important : Un affichage pour l'espacement des passes verticales lors d'un passage de scan ; fonctionne avec le passage pour définir la finesse de la couverture de la surface.
Direction d'approche de l'outil
Ajustable
degrés
L'angle auquel l'outil approche la surface lors d'un passage en forme libre.
Pourquoi c'est important : Change quelle partie de l'outil effectue la coupe et à quel point il entre en contact avec la surface de manière propre — un levier utile pour la finition sur des formes sculptées.
