Finition des murs verticaux et des côtés des caractéristiques à la taille et à la finition finales.
Outils typiques
Fraises, fraises à bout sphérique

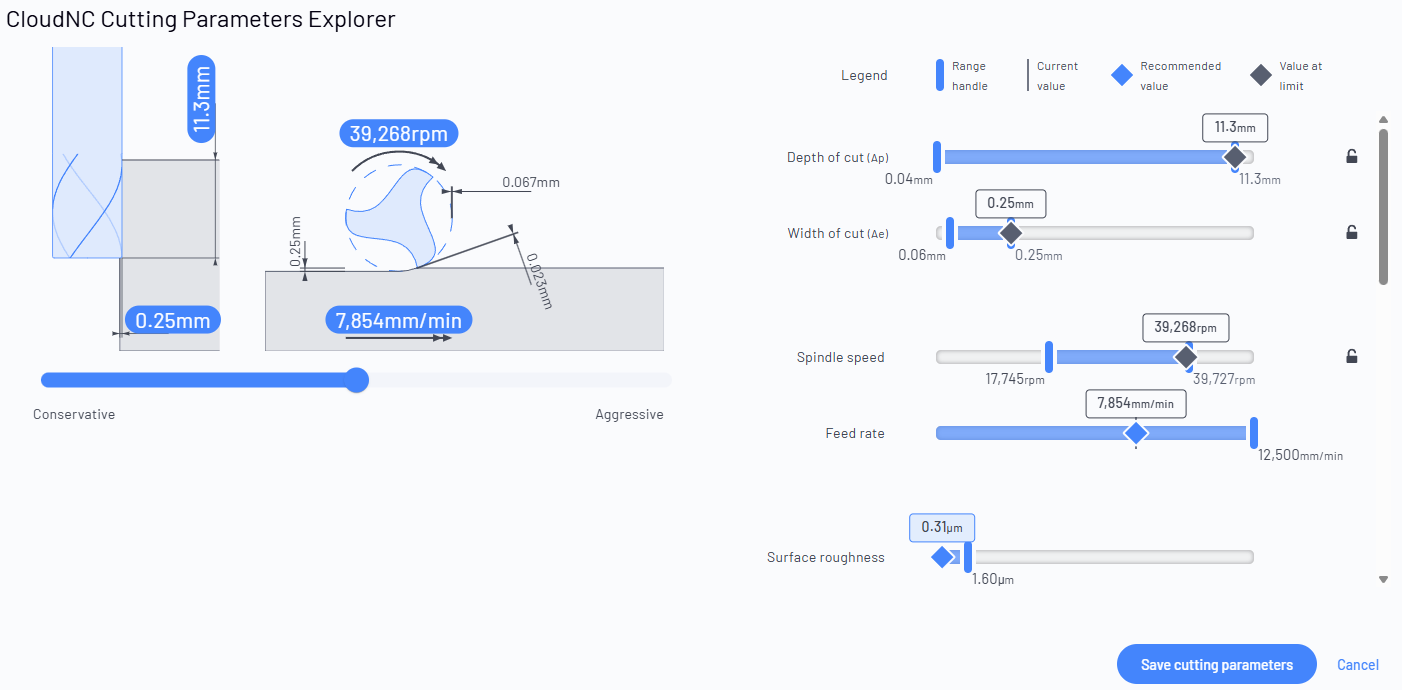

Contrôles affichés pour cette opération
Lignes réglables sont des curseurs que vous pouvez contraindre (faire glisser les poignées de plage, taper une valeur, ou verrouiller).
Lignes de lecture se mettent à jour automatiquement lorsque vous changez les autres — elles montrent l'effet, mais vous ne les définissez pas directement.
Profondeur de coupe (Ap)
Ajustable
mm / in
À quelle profondeur l'outil s'engage dans le matériau le long de son axe à chaque passe.
Pourquoi c'est important : Le principal levier sur la quantité de métal que vous retirez par passe. Des coupes plus profondes enlèvent le matériau plus rapidement mais augmentent la force de coupe, la chaleur et la déviation de l'outil — poussez trop loin et vous obtiendrez des vibrations, une finition médiocre ou un outil cassé.
Largeur de coupe (Ae)
Ajustable
mm / in
Quelle quantité du diamètre de l'outil est engagée latéralement dans le matériau (le débord).
Pourquoi c'est important : Travaille main dans la main avec la profondeur de coupe pour définir la charge de coupe. Une engagement plus large enlève plus par passe mais augmente la force latérale sur l'outil et la pièce.
Déviation de l'outil (moyenne)
Ajustable
microns / thou
À quel point la pointe de l'outil est prévue de se plier sous la force de coupe.
Pourquoi c'est important : Un outil qui se plie coupe là où il ne devrait pas — le résultat est une perte de précision, des murs coniques et des vibrations. Resserrez cette limite protège la précision dimensionnelle et la finition, surtout avec des outils longs ou minces.
Point de rupture
Ajustable
%
À quel point les forces de coupe sont proches du niveau qui endommagerait ou casserait l'outil, exprimé en pourcentage de la limite de sécurité.
Pourquoi c'est important : Votre marge de sécurité contre un outil cassé. 100 % signifie que vous êtes juste à la limite — maintenir cela plus bas échange un peu de vitesse pour beaucoup de tranquillité d'esprit.
Taux d'enlèvement de matière
Lecture
cm³/min / in³/min
Le volume de matériau que la coupe enlève chaque minute.
Pourquoi c'est important : Une lecture de productivité, pas quelque chose que vous réglez directement. Regardez-le monter alors que vous rendez les autres réglages plus agressifs — c'est le chiffre principal de la rapidité d'un travail d'ébauche.
Sécurité du maintien de la pièce
Ajustable
N / lbf
La force latérale que la coupe exerce sur la pièce et le dispositif qui la maintient.
Pourquoi c'est important : Si cette force devient trop élevée, elle peut tirer la pièce hors du mors ou de l'étau pendant la coupe. La resserrer maintient les montages légèrement serrés ou d'une configuration délicate en sécurité.
Taille maximum des cuspides géométriques
Lecture
microns / thou
La hauteur des petites crêtes (« cuspides ») laissées entre les passes adjacentes.
Pourquoi c'est important : Une lecture qui prédit la douceur d'un passage de finition ou de balayage avant tout lissage manuel. Des cuspides plus petites signifient une finition plus fine mais nécessitent plus de passes.
Rugosité de surface
Ajustable
microns (Ra) / thou
La qualité de finition prévue de la surface coupée, exprimée en valeur Ra.
Pourquoi c'est important : Vous permet de régler directement une spécification de finition. Un Ra plus bas est plus lisse mais signifie généralement des coupes plus légères et plus lentes.
Avance par dent
Lecture
mm/dent / in/dent
L'épaisseur de la copeau que chaque arête de coupe prend lorsqu'elle passe à travers le matériau.
Pourquoi c'est important : La métrique fondamentale de santé d'une coupe. Trop faible et les arêtes frottent au lieu de couper (usure rapide, chaleur) ; trop élevé et vous surchargez l'arête. Une lecture ici que les autres réglages alimentent.
Charge de copeau
Ajustable
mm / in
L'épaisseur de la copeau qui est enlevée.
Pourquoi c'est important : Influence la durée de vie de l'outil, la chaleur et la finition. L'explorateur la maintient dans une plage saine pour l'outil et le matériau ; contraignez-la si vous avez une charge de copeau préférée pour votre outil.
Vitesse d'avance
Ajustable
mm/min
À quelle vitesse l'outil se déplace à travers le matériau (l'avance de table).
Pourquoi c'est important : La vitesse que vous ressentez réellement sur le plancher de l'atelier. Des avances plus rapides terminent le travail plus tôt mais augmentent la force de coupe, la chaleur et la charge sur l'outil.
Vitesse de surface
Ajustable
m/min / ft/min
La vitesse du tranchant lorsque celui-ci passe sur le matériau (la vitesse de coupe, Vc).
Pourquoi c'est important : Déterminée par le matériau et le revêtement de l'outil — c'est le principal moteur de la chaleur de coupe et de la durée de vie de l'outil. Avec le diamètre de l'outil, elle détermine la vitesse de la broche.
Vitesse de broche
Ajustable
rpm
À quelle vitesse la broche tourne.
Pourquoi c'est important : Dérivée de la vitesse de surface et du diamètre de l'outil. Contraignez-la si votre machine a un point idéal ou un maximum que vous devez respecter.
Puissance de broche (moyenne)
Ajustable
kW / hp
La puissance moyenne que la coupe tire de la broche.
Pourquoi c'est important : Doit rester dans ce que votre broche de machine peut fournir. Abaisser la limite maintient des coupes plus lourdes dans la portée des petites machines.
Couple de broche
Ajustable
Nm / ft lb
La force de torsion à la broche.
Pourquoi c'est important : Surtout influent pour des coupes lourdes à bas rpm, où le couple plutôt que la puissance est la limite. Gardez-le à l'intérieur de la courbe de couple de votre machine.
