Un passage léger et propre sur la face supérieure pour l'amener à sa taille finale et à sa finition.
Outils typiques
Fraises à plaquettes interchangeables

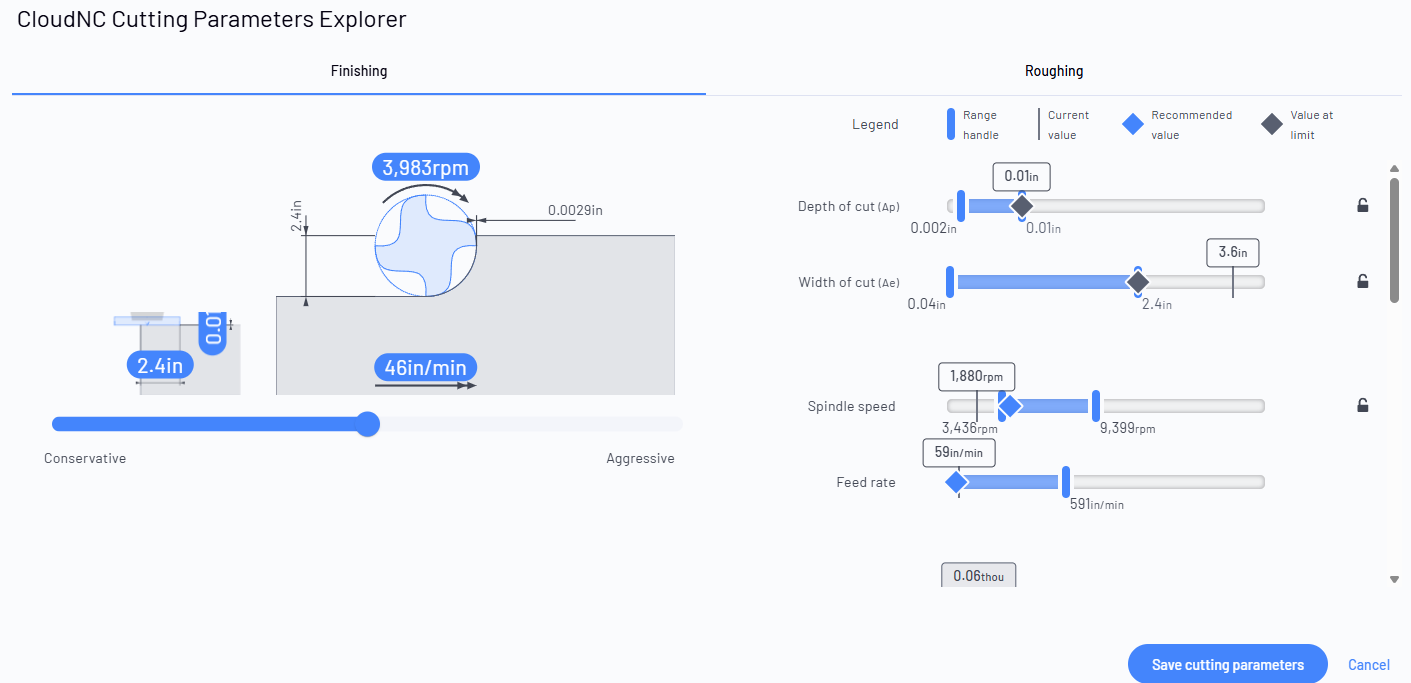

Contrôles affichés pour cette opération
Les lignes ajustables sont des curseurs que vous pouvez contraindre (faire glisser les poignées de plage, taper une valeur, ou verrouiller).
Les lignes de lecture se mettent à jour automatiquement lorsque vous modifiez les autres — elles vous montrent l'effet, mais vous ne les réglez pas directement.
Profondeur de coupe (Ap)
Ajustable
mm / in
À quelle profondeur l'outil pénètre dans le matériau le long de son axe à chaque passage.
Pourquoi cela importe : Le plus grand levier sur la quantité de métal que vous retirez par passage. Des coupes plus profondes retirent le matériau plus rapidement mais augmentent la force de coupe, la chaleur et la déflexion de l'outil — si vous poussez trop loin, vous obtenez des vibrations, une mauvaise finition ou un outil cassé.
Largeur de coupe (Ae)
Ajustable
mm / in
Quelle partie du diamètre de l'outil est engagée latéralement dans le matériau (l'intervalle).
Pourquoi cela importe : Fonctionne main dans la main avec la profondeur de coupe pour définir la charge de coupe. Un engagement plus large enlève plus par passage mais augmente la force latérale sur l'outil et la pièce.
Déflexion de l'outil (moyenne)
Ajustable
microns / thou
La distance à laquelle la pointe de l'outil devrait se plier sous la force de coupe.
Pourquoi cela importe : Un outil qui se plie coupe là où il ne devrait pas — le résultat est une perte de précision, des murs effilés et des vibrations. Resserrer cette limite protège la précision dimensionnelle et la finition, surtout avec des outils longs ou fins.
Point de rupture
Ajustable
%
À quelle proximité les forces de coupe sont par rapport au niveau qui pourrait endommager ou casser l'outil, exprimé en pourcentage de la limite sécuritaire.
Pourquoi cela importe : Votre marge de sécurité contre un outil cassé. 100 % signifie que vous êtes juste à la limite — garder cela en dessous échange un peu de vitesse pour beaucoup de tranquillité d'esprit.
Taux d'enlèvement de matière
Lecture
cm³/min
Le volume de matériau que la coupe enlève chaque minute.
Pourquoi cela importe : Une lecture de productivité, pas quelque chose que vous réglez directement. Regardez-la augmenter à mesure que vous rendez les autres réglages plus agressifs — c'est le chiffre principal pour la vitesse d'exécution d'un travail de dégrossissage.
Sécurité de maintien de la pièce
Ajustable
N / lbf
La force latérale que la coupe exerce sur la pièce et le dispositif la tenant.
Pourquoi cela importe : Si cette force devient trop élevée, elle peut tirer la pièce hors du vice ou du dispositif en pleine coupe. La renforcer garde les montages légers ou difficiles en sécurité.
Taille maximum de cuspide géométrique
Lecture
microns / thou
La hauteur des petites crêtes (« cuspides ») laissées entre les passages adjacents.
Pourquoi cela importe : Une lecture qui prédit à quel point un passage de finition ou de scan sera lisse avant tout mélange manuel. Des cuspides plus petites signifient une finition plus fine mais plus de passages.
Rugosité de surface
Ajustable
microns (Ra)
La qualité de finition prévue de la surface coupée, exprimée en valeur Ra.
Pourquoi cela importe : Vous permet de régler directement sur une spécification de finition. Un Ra plus bas est plus lisse mais signifie généralement des coupes plus légères et plus lentes.
Avance par dent
Lecture
mm/dent / in/dent
Épaisseur de la puce que chaque arête de coupe prend lors de son passage à travers le matériau.
Pourquoi cela importe : Le principal indicateur de santé d'une coupe. Trop bas et les arêtes frottent au lieu de couper (usure rapide, chaleur) ; trop haut et vous surchargez l'arête. Une lecture ici qui est alimentée par les autres réglages.
Charge de copeaux
Ajustable
mm
Épaisseur de la puce enlevée.
Pourquoi cela importe : Influence la durée de vie de l'outil, la chaleur et la finition. L'explorateur la garde dans une plage saine pour l'outil et le matériau ; contraignez-la si vous avez une charge de copeaux préférée pour votre outillage.
Vitesse d'avance
Ajustable
mm/min / in/min
À quelle vitesse l'outil traverse le matériau (l'avance de la table).
Pourquoi cela importe : La vitesse que vous ressentez réellement sur le plancher de l'atelier. Des avances plus rapides terminent le travail plus tôt mais augmentent la force de coupe, la chaleur et la charge sur l'outil.
Vitesse de surface
Ajustable
m/min / ft/min
La vitesse du tranchant lorsqu'il passe sur le matériau (la vitesse de coupe, Vc).
Pourquoi cela importe : Déterminée par le matériau et le revêtement de l'outil — c'est le principal facteur de chaleur de coupe et de durée de vie de l'outil. Avec le diamètre de l'outil, elle détermine la vitesse de broche.
Vitesse de broche
Ajustable
rpm
À quelle vitesse la broche tourne.
Pourquoi cela importe : Dérivée de la vitesse de surface et du diamètre de l'outil. Contraignez-la si votre machine a un point idéal ou un maximum à respecter.
Puissance de broche (moyenne)
Ajustable
kW / hp
La puissance moyenne que la coupe tire de la broche.
Pourquoi cela importe : Doit rester dans ce que la broche de votre machine peut délivrer. Abaisser la limite garde les coupes plus lourdes accessibles aux petites machines.
Couple de broche
Ajustable
Nm / lb ft
La force de torsion à la broche.
Pourquoi cela importe : Important surtout pour des coupes lourdes à bas régime, où le couple plutôt que la puissance est la limite. Gardez-le à l'intérieur de la courbe de couple de votre machine.
