Dans la phase Analyse dans CAM Assist, il est possible d'ajouter une opération de finition.
Ajouter une opération est utile si vous avez des faces qui restent Excluses, en raison de l'Édition de Stratégie, ou s'il existe des stratégies d'usinage alternatives nécessaires.
Remarque - Ajouter des opérations à un programme complété comporte certains risques pour la stabilité de la sortie globale. Une régénération peut être nécessaire une fois les modifications dépassant certains seuils.

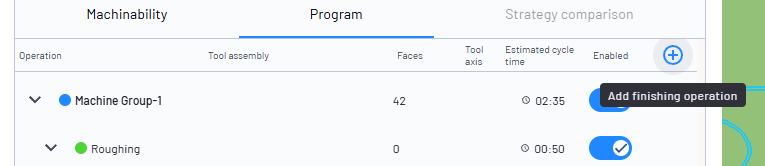

Pour ajouter une opération de finition, cliquez sur le bouton Add finishing operation dans l'en-tête de la vue Program.

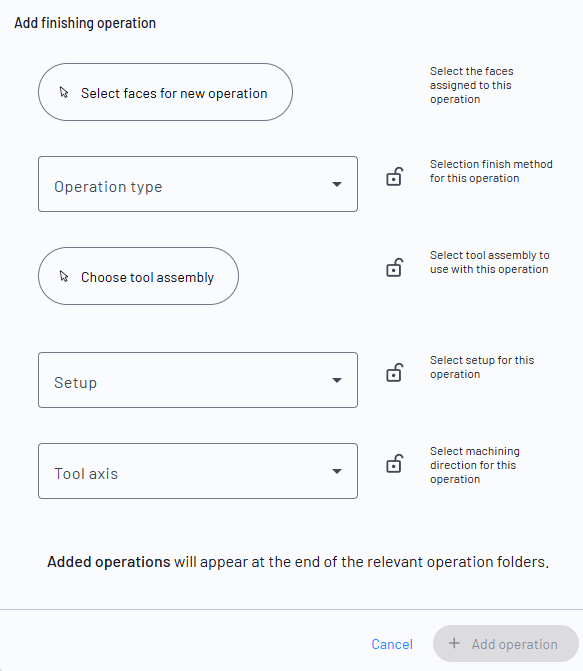

Une fois sélectionné, le panneau Ajouter une opération de finition s'affiche :
Remplissez les informations dans le panneau pour ajouter une opération.
- Sélectionner des faces pour l'opération - Cliquez sur le bouton Select faces for new operation,
-

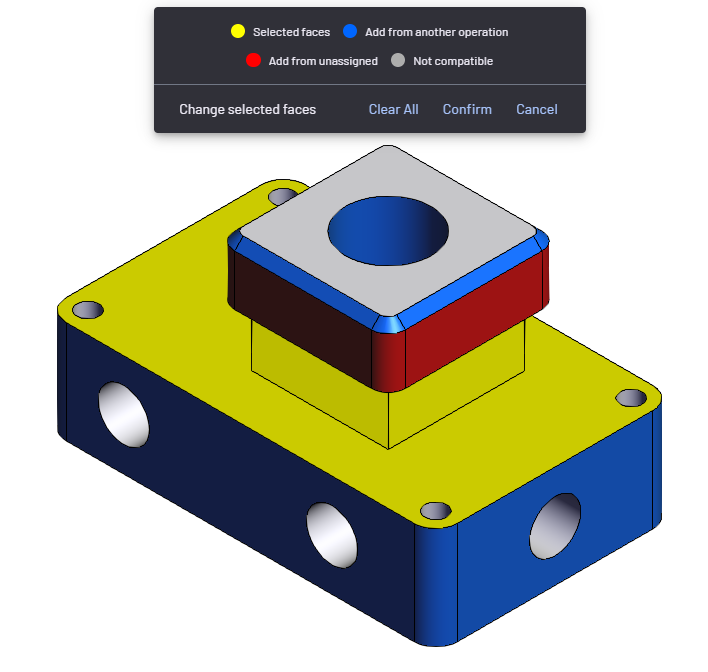

Sélectionnez les faces de la pièce - Dans la vue 3D, sélectionnez les faces à ajouter ou à supprimer de la pièce. Certaines sélections ne seront pas disponibles. Utilisez les faces codées par couleur pour aider aux sélections.
- Jaune - Faces sélectionnées - Faces actuellement sélectionnées
- Bleu - Ajouter d'une autre opération - Faces actuellement dans une autre opération, mais valides pour l'opération actuelle (sélectionner ces faces déplacera la face dans l'opération actuelle)
- Rouge - Ajouter d'non attribué - Faces disponibles qui ne sont actuellement attribuées à aucune opération
- Gris - Non compatible - Ces faces ne sont pas valides pour l'opération actuelle
- Cliquez sur Confirm pour terminer la sélection des faces. (Sélectionnez Cancel pour abandonner l'activité de sélection.)
- Les sélections de faces seront validées par CAM Assist. Si réussi, passez à l'étape suivante. Si non réussi, ce message apparaîtra et une nouvelle sélection sera nécessaire (retour à l'étape 2.)
- Sélectionnez le type d'opération à partir du menu déroulant Type d'opération :
- Confirmez ou changez l'ensemble d'outils - CAM Assist sélectionnera un ensemble d'outils approprié en fonction des sélections précédentes. Utilisez l'outil sélectionné ou changez l'ensemble d'outils.
- Confirmez ou changez le Setup
- Confirmez ou changez l'axe de l'outil
- Sélectionnez +Add Operation pour ajouter l'opération. L'opérations ajoutée apparaîtra à la fin des dossiers d'opérations concernés.
