Valmistelu-vaihe määrittää CAM Assist -ajon parametrit. Se sisältää ohjaimet käytettävistä asetuksista; vaadituista operaatioista; sekä kehittyneistä parametreista jokaiselle operaatiolle.
Sisältö
Valmistelu-paneeli - Perusmoodi
Valmistelu-paneeli - Kehittynyt moodi
Ennen CAM Assistin suorittamista käytät Valmistelu-vaihetta antaaksesi yksityiskohtia strategian luontipyyntöön. Tämä sisältää koneen ja käytettävän tilan määrittämisen, materiaalit, työkalikirjastot ja muuta kontekstuaalista tietoa. Lisäksi Valmistelu-vaihe mahdollistaa tarkan hallinnan siitä, mitkä operaatioiden tyypit tulevat ulos ja mitkä asetukset otetaan huomioon.
Käyttäjille, jotka käyttävät CAM Assist v1:tä, Valmistelu-vaihe on verrattavissa CAM Assist -valintaikkunaan, jota käytetään CAM Assist -ajon hallintaan.
Työprosessi
Valmistelu-vaihe ladataan onnistuneen Arviointi-vaiheen päättämisen jälkeen ja päivittää näytön antaakseen ohjaimet, joita voit käyttää määrittääksesi CAM Assist -ajon. Istuntokoneissa materiaalit ja työkalukirjastot käsitellään ja näytetään.
Edistyminen ohjelman generointiin ja Analyysi-vaiheeseen saavutetaan painamalla Run CAM Assist -painiketta, joka aktivoi, kun koneen, materiaalin ja työkalukirjastojen valinnat on tehty.
Asettelu
Valmistelu-näyttö heijastaa Arviointi-vaiheen näyttöä, ja vasemmalla puolella on kontekstuaalinen paneeli ja oikealla puolella suuri visualisointi skenaariosta. Näytön yläosassa näkyy ylimääräinen valikkopalkki, joka osoittaa valitun koneistusmoodin; koneen; materiaalin ja työkalukirjastot.
Valmistelu-paneeli luettelee asetukset, jotka on annettu CAM Assistille; se tarjoaa hallinnan siitä, mitkä asetukset käytetään; ja sisältää Kehittynyt Näkymä -kytkimen, joka näyttää yksityiskohtaiset ohjaimet CAM Assist -ajolle.
Valmistelu-paneeli
Perusmoodi

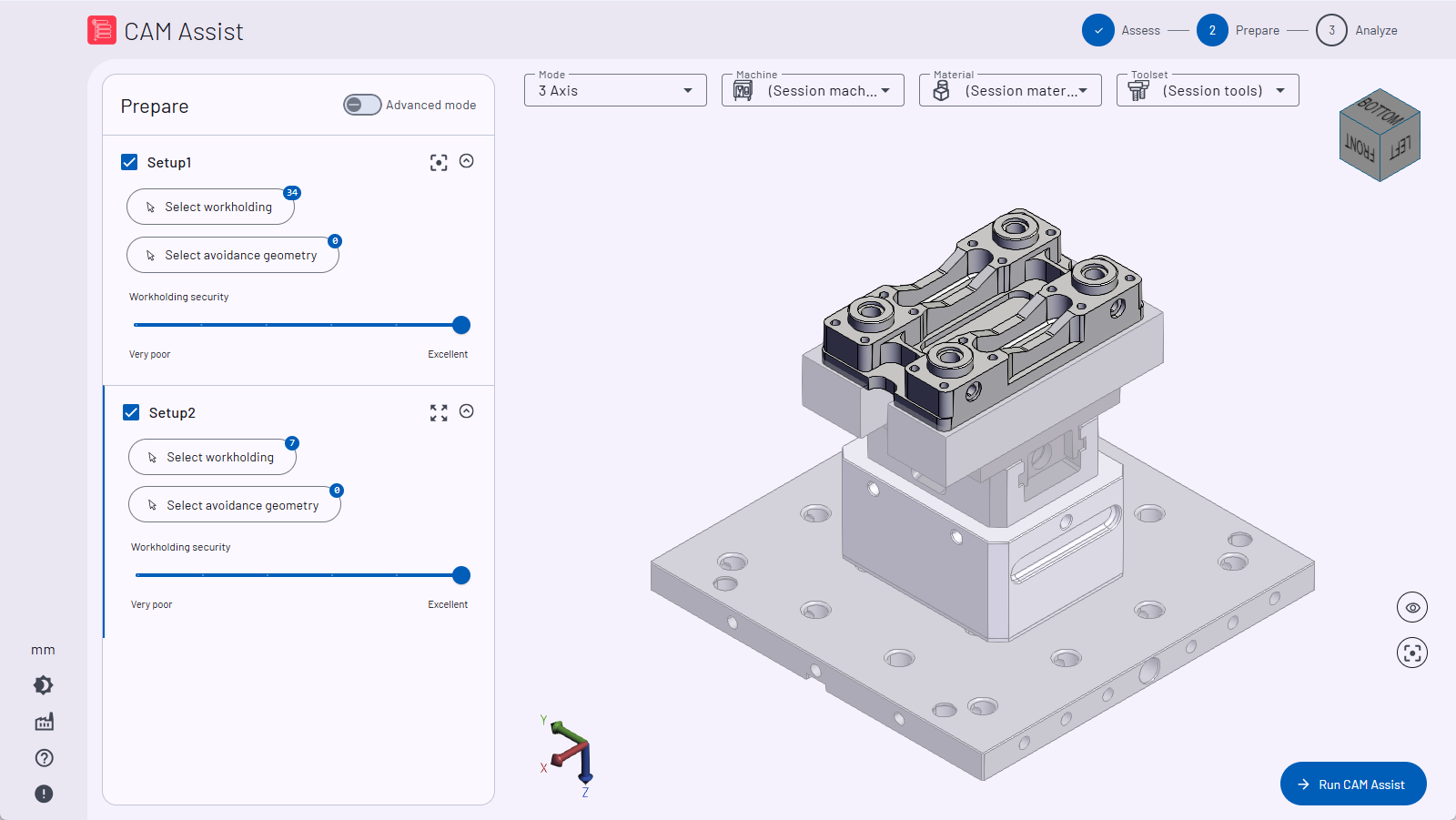

Perusmoodissa (kun Kehittynyt kytkin on pois päältä) Valmistelu-paneeli näyttää jokaisen asetuksen, joka on annettu CAM Assistille CAM-paketista. Ota yhteyttä tälle sivulle, jotta näet, miten asetukset liittyvät jokaiseen tuettuun CAM-pakettiin.
Perusmoodi tarjoaa olennaiset minimiohjaimet CAM Assist -ajon asettamiseen.
Jokaisessa asetuspaneelissa on ohjaimet:
- Lisätä tai poistaa asetus CAM Assist -ajosta
- Visualisoida asetuksen suunta ja rungot
- Laajentaa tai supistaa asetuspaneeli
- Valita kiinnitysrungot, nykyinen näkyvien rungot määrä
- Valita vältettävät geometriarungot
- Määrittää kiinnityksen turvallisuus
Lisätä tai poistaa asetus CAM Assist -ajosta
Valitse ruutu asetuksen nimen oikealta puolelta lisätäksesi asetuksen CAM Assist -ajoon.
| Sisällytä asetus CAM Assist -ajoon | |
| Poista asetus CAM Assist -ajosta |
Esimerkiksi saatat olla luonut asetuksia monivaiheisiin operaatioihin CAM-paketissasi. Ruksaat täällä ne, jotka eivät liity nykyiseen vaiheeseen.
Valitse kiinnitysrungot
CAM Assist käyttää kiinnitysrunkoja ohjelmaa generoitaessa. Työkaluja ei sallita tulemaan ennalta määritetyn toleranssin sisään kiinnitysrungosta.
Jos laite/kiinnitykset on määritetty CAM-paketissa, CAM Assist siirtää ne suhteet eteenpäin.

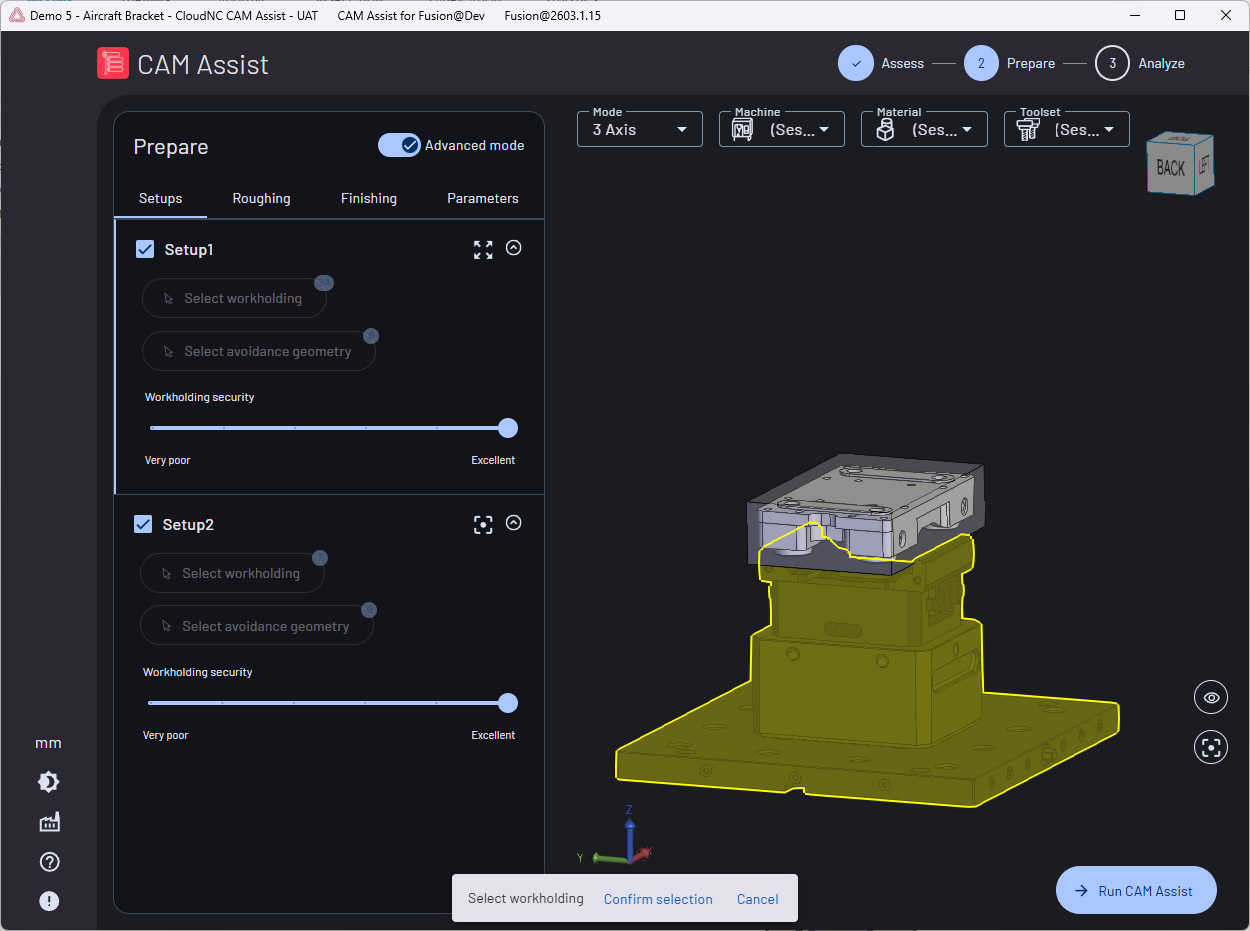

Jos kiinnitysrungoissa on tarpeen tehdä muutoksia, napsauta Valitse kiinnitysrungot -painiketta tarkentaaksesi rungot, jotka on määritetty kiinnitykseksi nykyiselle asetukselle. Kun napsautat, kaikki rungot näkyvät läpikuultavina ja valitut kiinnitysrungot asetuksessa korostuvat keltaisella.
Napsauttamalla mitä tahansa runkoa kohtauksessa määrität sen (tai poistat sen) kiinnitysrungoksi nykyiselle asetukselle.
HUOM - Kiinnitysten valitseminen muuttaa aktiivisen näkymän näyttämään runkoja kaikista asetuksista. Käytä Asetusten näkyvyysohjaimia näkymän hilaamiseen tarpeen mukaan.
Vahvistuspaneelissa sivun alareunassa napsauta Vahvista valinta tallentaaksesi nykyiset värilliset rungot kiinnityksiksi nykyiselle asetukselle, tai napsauta Peruuta hylätäksesi tehdyt muutokset. Painikkeen viereinen numero päivittyy valittujen rungot uusilla määrillä.
- Tämä toiminto vaikuttaa vain nykyiseen asetukseen
- Sama runko voidaan määrittää kiinnitykseksi useissa asetuksissa
Valitse vältettävät geometriarungot
CAM Assist käyttää vältettäviä geometriarunkoja rajoittaakseen työkalureittejä ohjelmassa. Tietyt työkalureittityypit, kuten reikien teko, saavat ylittää vältettävän geometrian.

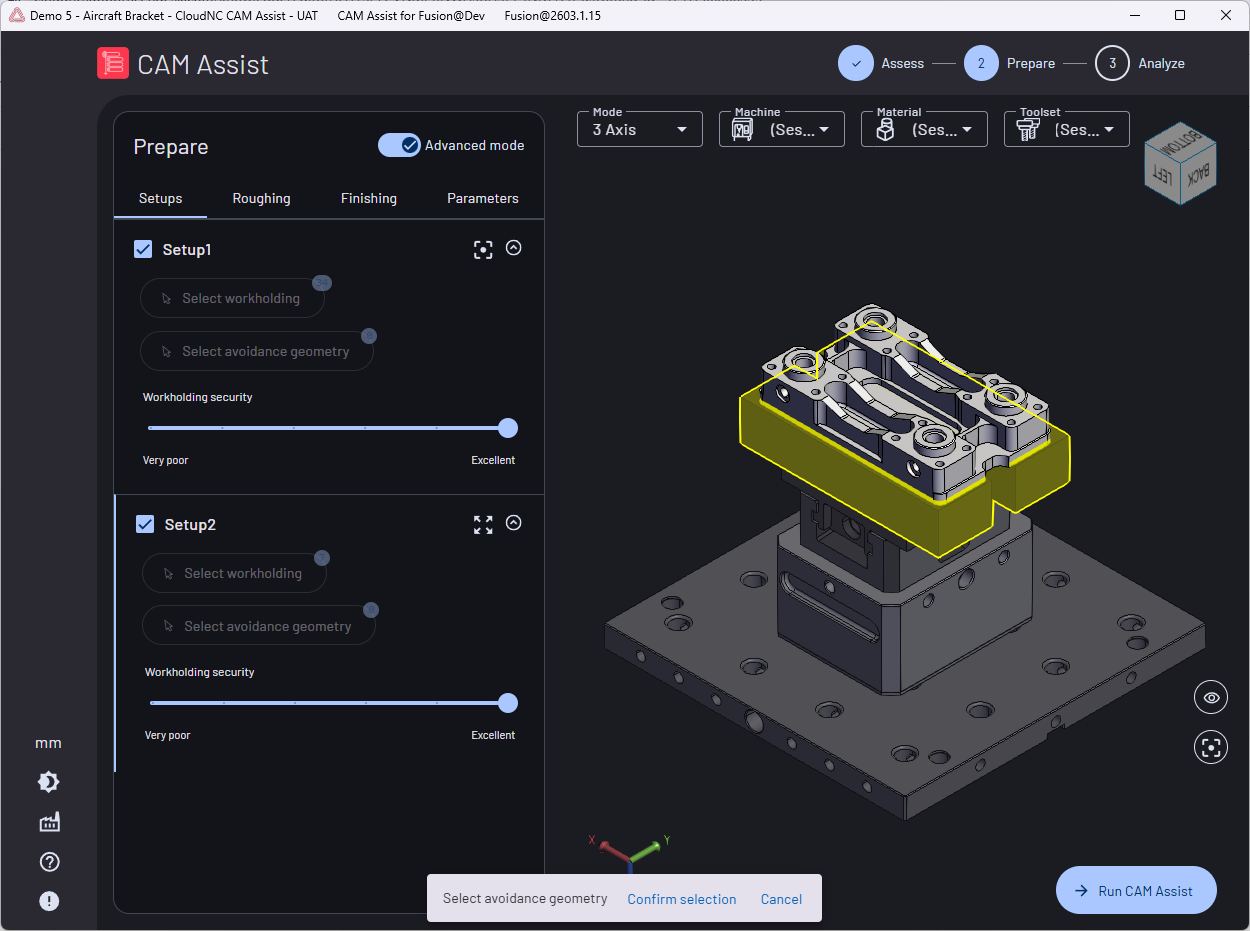

Napsauta Valitse vältettävät geometriarungot -painiketta tarkentaaksesi rungot, jotka on määritetty vältettäväksi geometriaksi nykyiselle asetukselle. Kun napsautat, kaikki rungot näkyvät läpikuultavina ja valitut vältettävät geometriarungot asetuksessa korostuvat keltaisella.
HUOM - Vältettävän geometrian valitseminen muuttaa aktiivisen näkymän näyttämään runkoja kaikista asetuksista. Käytä Asetusten näkyvyysohjaimia näkymän hilaamiseen tarpeen mukaan.
Napsauttamalla mitä tahansa runkoa kohtauksessa määrität sen (tai poistat sen) vältettäväksi geometriaksi nykyiselle asetukselle.
Napsauta Vahvista valinta tallentaaksesi nykyiset värilliset rungot vältettäväksi geometriaksi nykyiselle asetukselle, tai napsauta Peruuta hylätäksesi tehdyt muutokset. Painikkeen viereinen numero päivittyy valittujen rungot uusilla määrillä.
- Tämä toiminto vaikuttaa vain nykyiseen asetukseen
- Sama runko voidaan määrittää vältettäväksi geometriaksi useissa asetuksissa
- Sama runko voidaan määrittää sekä kiinnitykseksi että vältettäväksi geometriaksi useissa asetuksissa
Määritä kiinnityksen turvallisuus
Kiinnityksen turvallisuus vaikuttaa AI:n tekemien leikkausparametrisuositusten asettamiseen. Turvallisuustason alentaminen rajoittaa ennalta määrättyjen leikkuruskuotien arvioituja maksimivoimia. Tämän ohjaimen alue on 50N (Erittäin huono) - 3,000N (Erinomainen).
Käytä portaittaista liukusäädintä määrittääksesi kiinnityksen turvallisuuden jokaiselle asetukselle. Esimerkiksi kaksivaiheiselle ohjelmalle pihdissä kiinnityksen turvallisuus voidaan asettaa aivan oikealle (3,000N), mutta toiselle vaiheelle se voidaan asettaa matalammaksi (1,000N), ottaen huomioon osan osittainen pito pihdissä.
Kehittynyt moodi
Jos tiedoston valmisteluun tarvitaan enemmän määrityksiä, kytke Kehittynyt moodi -kytkin päälle.
- Asetus - Luettelo asetuksista, jotka on annettu CAM Assistille (tämä näkymä on se, mitä näytetään Perusmoodissa)
- Roughing - Yksityiskohtaiset karhennusvaihtoehdot
- Finishing - Yksityiskohtaiset viimeistelyvaihtoehdot
- Parametrit - Hallinta siitä, mitkä työkalupolkutyypit palautetaan
Karhennusvaihtoehdot
|
Viimeistelyvaihtoehdot
