Terminando superficies 3D esculpidas y de forma libre escaneando la herramienta ida y vuelta. El desplazamiento y el paso controlan cuán finamente se cubre la superficie.
Herramientas típicas
Fresas de punta de bola

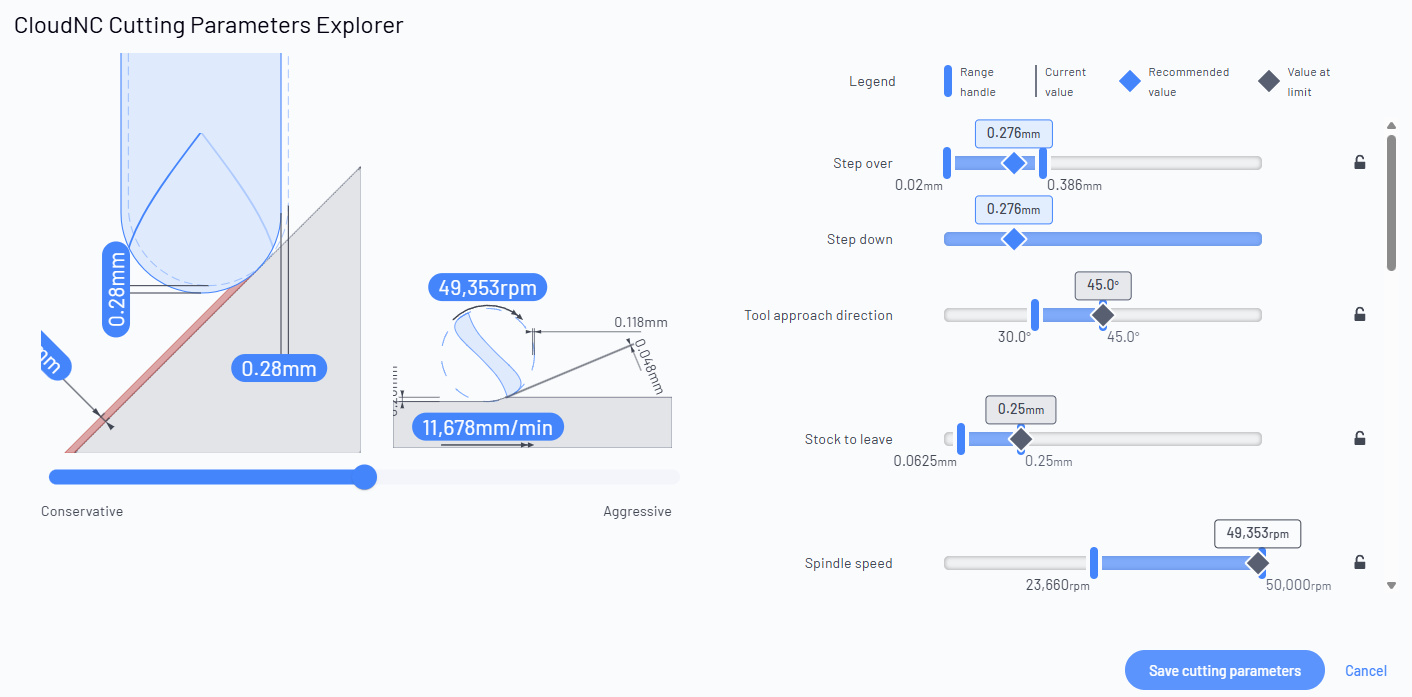

Controles mostrados para esta operación
Filas ajustables son deslizadores que puedes restringir (arrastrar los mangos de rango, escribir un valor o bloquearlo).
Filas de lectura se actualizan automáticamente a medida que cambias las otras — te muestran el efecto, pero no las configuras directamente.
Deflexión de la herramienta (media)
Ajustable
micrones / milésima
Cuánto se predice que se doblará la punta de la herramienta bajo la fuerza de corte.
Por qué es importante: Una herramienta doblada corta donde no se supone que lo haga — el resultado es pérdida de precisión, paredes cónicas y vibraciones. Ajustar este límite protege la precisión dimensional y el acabado, especialmente con herramientas largas o delgadas.
Punto de quiebre
Ajustable
%
Qué tan cerca están las fuerzas de corte del nivel que dañaría o rompería la herramienta, mostrado como un porcentaje del límite seguro.
Por qué es importante: Tu margen de seguridad contra una herramienta rota. 100% significa que estás justo en el límite — mantener esto más bajo intercambia un poco de velocidad por mucha tranquilidad.
Tasa de eliminación de material
Lectura
cm³/min / in³/min
El volumen de material que corta se retira cada minuto.
Por qué es importante: Una lectura de productividad, no algo que configures directamente. Observa cómo sube a medida que haces que los otros ajustes sean más agresivos — es el número principal de cuán rápido se ejecutará un trabajo de desbaste.
Seguridad de sujeción
Ajustable
N / lbf
La fuerza lateral que ejerce el corte sobre la pieza y el dispositivo que la sostiene.
Por qué es importante: Si esta fuerza se vuelve demasiado alta puede sacar la pieza del tornillo de banco o dispositivo a mitad del corte. Ajustarlo mantiene seguras las configuraciones ligeramente sujetadas o incómodas.
Tamaño máximo de la cuspide geométrica
Lectura
micrones / milésima
La altura de las pequeñas crestas (“cuspides”) dejadas entre pasadas adyacentes.
Por qué es importante: Una lectura que predice cuán suave será un pase de acabado o escaneado antes de cualquier mezcla a mano. Cuspides más pequeñas significan un acabado más fino pero más pasadas.
Rugosidad de la superficie
Ajustable
micrones (Ra) / milésima
La calidad de acabado predicha de la superficie cortada, expresada como un valor Ra.
Por qué es importante: Te permite ajustar directamente a una especificación de acabado. Un Ra más bajo es más suave pero generalmente significa cortes más ligeros y lentos.
Avance por diente
Lectura
mm/diente / in/diente
El grosor de la viruta que toma cada borde de corte a medida que pasa a través del material.
Por qué es importante: La métrica fundamental de salud de un corte. Demasiado bajo y los bordes rozan en lugar de cortar (desgaste rápido, calor); demasiado alto y sobrecargas el borde. Una lectura aquí que se alimenta de los otros ajustes.
Carga de viruta
Ajustable
mm / in
El grosor de la viruta que se está eliminando.
Por qué es importante: Impulsa la vida útil de la herramienta, el calor y el acabado. El explorador lo mantiene en una banda saludable para la herramienta y el material; restrínge si tienes una carga de viruta preferida para tus herramientas.
Tasa de avance
Ajustable
mm/min / in/min
Qué tan rápido viaja la herramienta a través del material (el avance de la mesa).
Por qué es importante: La velocidad que realmente sientes en el taller. Avances más rápidos terminan el trabajo antes pero aumentan la fuerza de corte, el calor y la carga en la herramienta.
Velocidad de la superficie
Ajustable
m/min / ft/min
La velocidad del borde de corte mientras pasa por el material (la velocidad de corte, Vc).
Por qué es importante: Establecida por el material y el recubrimiento de la herramienta — es el principal impulsor del calor de corte y la vida útil de la herramienta. Junto con el diámetro de la herramienta determina la velocidad del husillo.
Velocidad del husillo
Ajustable
rpm
Qué tan rápido gira el husillo.
Por qué es importante: Derivada de la velocidad de la superficie y el diámetro de la herramienta. Restringirlo si tu máquina tiene un punto óptimo o un máximo que necesitas respetar.
Potencia del husillo (media)
Ajustable
kW /hp
La potencia promedio que el corte consume del husillo.
Por qué es importante: Debe mantenerse dentro de lo que el husillo de tu máquina puede entregar. Bajar el límite mantiene cortes más pesados al alcance de máquinas más pequeñas.
Par del husillo
Ajustable
Nm / hp
La fuerza de torsión en el husillo.
Por qué es importante: Importante sobre todo para cortes pesados a bajas rpm, donde el par en lugar de la potencia es el límite. Mantenerlo dentro de la curva de par de tu máquina.
Material a dejar
Ajustable
mm / in
Una delgada capa de material deliberadamente dejada en la superficie.
Por qué es importante: Deja material de limpieza para un posterior pase de acabado, de modo que el corte de desbaste no marque la superficie final. Configúralo para que coincida con tu tolerancia de acabado.
Desplazamiento
Ajustable
mm / in
La distancia entre un pase de acabado y el siguiente, medida a través de la superficie.
Por qué es importante: La perilla de acabado versus tiempo para el fresado. Un pequeño desplazamiento deja una superficie más fina con menores cuspides pero necesita muchas más pasadas.
Paso descendente
Lectura
mm / in
La distancia vertical entre pasadas mientras la herramienta escanea hacia abajo una superficie.
Por qué es importante: Una lectura para el espaciado de pasadas verticales en un pase de escaneo; funciona con desplazamiento para establecer cuán finamente se cubre la superficie.
Dirección de aproximación de la herramienta
Ajustable
grados
El ángulo en el que la herramienta se aproxima a la superficie en un pase de forma libre.
Por qué es importante: Cambia qué parte de la herramienta realiza el corte y cómo limpia su contacto con la superficie — una palanca útil para el acabado en formas esculpidas.
