Finalización de paredes verticales y los lados de las características a tamaño y acabado final.
Herramientas típicas
Fresadoras de extremo, fresas de punta esférica

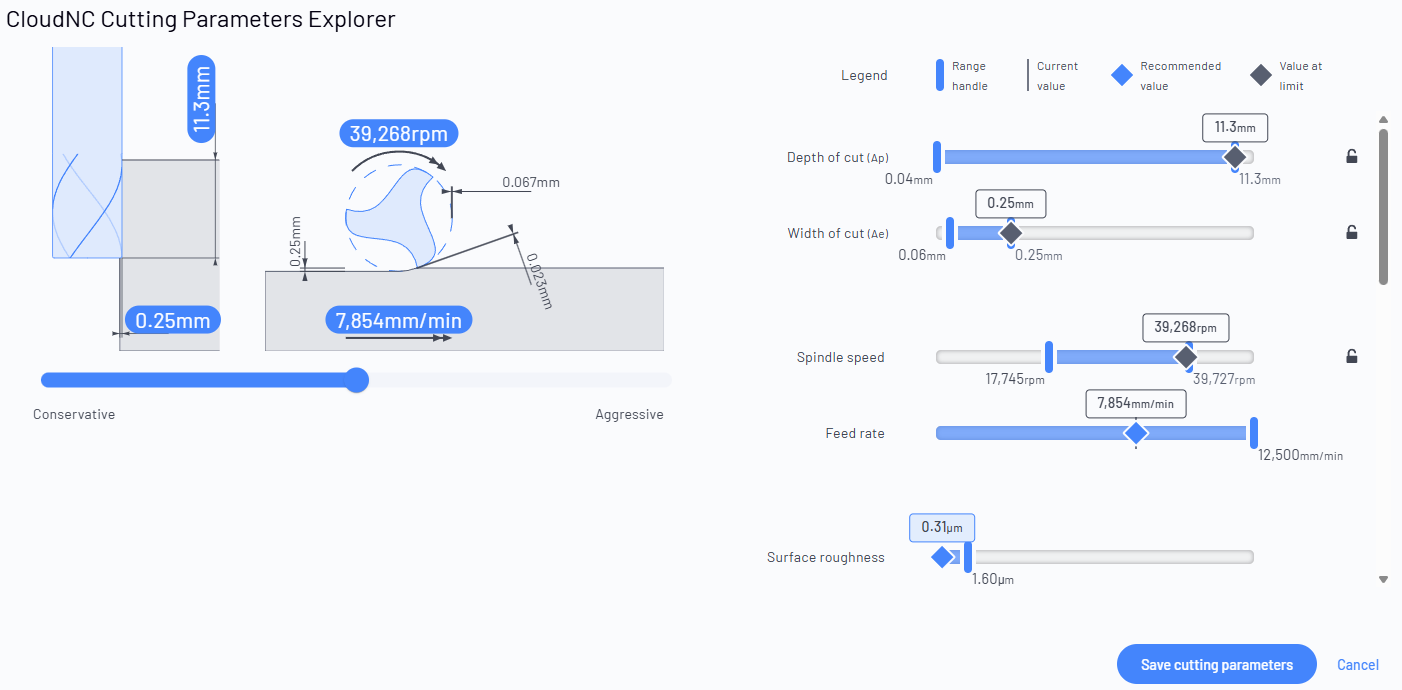

Controles mostrados para esta operación
Los filas ajustables son deslizadores que puedes restringir (arrastrar las manijas de rango, escribir un valor o bloquearlo).
Las filas de lectura se actualizan automáticamente a medida que cambias las otras: te muestran el efecto, pero no las estableces directamente.
Profundidad de corte (Ap)
Ajustable
mm / in
Qué tan profundamente la herramienta se introduce en el material a lo largo de su eje en cada pase.
Por qué es importante: El mayor factor en cuanto a cuánto metal quitas por pase. Cortes más profundos eliminan material más rápido pero aumentan la fuerza de corte, el calor y la deflexión de la herramienta: empuja demasiado y obtienes vibraciones, mal acabado o una herramienta rota.
Ancho de corte (Ae)
Ajustable
mm / in
Cuánto del diámetro de la herramienta está comprometido lateralmente en el material (el paso lateral).
Por qué es importante: Trabaja de la mano con la profundidad de corte para establecer la carga de corte. Un compromiso más amplio elimina más por pase, pero aumenta la fuerza lateral sobre la herramienta y la pieza.
Deflexión de la herramienta (media)
Ajustable
micrones / thou
Qué tan lejos se predice que la punta de la herramienta se doblará bajo la fuerza de corte.
Por qué es importante: Una herramienta que se dobla corta donde no se supone que lo haga: el resultado es pérdida de precisión, paredes cónicas y vibraciones. Ajustar este límite protege la precisión dimensional y el acabado, especialmente con herramientas largas o delgadas.
Punto de ruptura
Ajustable
%
Qué tan cerca están las fuerzas de corte del nivel que dañaría o rompería la herramienta, mostrado como un porcentaje del límite seguro.
Por qué es importante: Tu margen de seguridad contra una herramienta rota. 100% significa que estás justo en el límite: mantenerlo más bajo intercambia un poco de velocidad por mucha tranquilidad.
Tasa de eliminación de material
Lectura
cm³/min / in³/min
El volumen de material que el corte elimina cada minuto.
Por qué es importante: Una lectura de productividad, no algo que estableces directamente. Observalo aumentar a medida que haces que los otros ajustes sean más agresivos: es el número principal de cuán rápido funcionará un trabajo de desbaste.
Seguridad de sujeción de la pieza
Ajustable
N / lbf
La fuerza lateral que el corte ejerce sobre la pieza y el dispositivo que la sostiene.
Por qué es importante: Si esta fuerza se vuelve demasiado alta, puede sacar la pieza del tornillo de banco o del dispositivo durante el corte. Aumentarla mantiene seguras las configuraciones ligeramente sujetas o incómodas.
Tamaño máximo de cuspide geométrica
Lectura
micrones / thou
La altura de las pequeñas crestas (“cuspides”) dejadas entre pases adyacentes.
Por qué es importante: Una lectura que predice cuán suave será un pase de acabado o de escaneo antes de cualquier pulido a mano. Cuspides más pequeñas significan un acabado más fino, pero más pases.
Rugosidad de la superficie
Ajustable
micrones (Ra) / thou
La calidad de acabado predicha de la superficie cortada, expresada como un valor Ra.
Por qué es importante: Te permite ajustar directamente a una especificación de acabado. Un Ra más bajo es más suave, pero generalmente significa cortes más ligeros y lentos.
Avance por diente
Lectura
mm/diente / in/diente
El grosor del chip que cada borde de corte individual toma al pasar por el material.
Por qué es importante: El principal indicador de salud de un corte. Si es demasiado bajo, los bordes rozan en lugar de cortar (desgaste rápido, calor); si es demasiado alto, sobrecargas el borde. Una lectura aquí que los otros ajustes influyen.
Carga de viruta
Ajustable
mm / in
El grosor de la viruta que se está eliminando.
Por qué es importante: Influye en la vida de la herramienta, el calor y el acabado. El explorador lo mantiene en un rango saludable para la herramienta y el material; restríngelo si tienes una carga de viruta preferida para tus herramientas.
Velocidad de avance
Ajustable
mm/min
Qué tan rápido viaja la herramienta a través del material (el avance de la mesa).
Por qué es importante: La velocidad que realmente sientes en el taller. Avances más rápidos terminan el trabajo antes, pero aumentan la fuerza de corte, el calor y la carga sobre la herramienta.
Velocidad de la superficie
Ajustable
m/min / ft/min
La velocidad del filo de corte al pasar por el material (la velocidad de corte, Vc).
Por qué es importante: Establecida por el material y el recubrimiento de la herramienta: es el principal impulsor del calor de corte y la vida de la herramienta. Junto con el diámetro de la herramienta, determina la velocidad del husillo.
Velocidad del husillo
Ajustable
rpm
Qué tan rápido gira el husillo.
Por qué es importante: Derivada de la velocidad de la superficie y del diámetro de la herramienta. Restringelo si tu máquina tiene un punto óptimo o un máximo que necesitas respetar.
Potencia del husillo (media)
Ajustable
kW / hp
La potencia promedio que el corte extrae del husillo.
Por qué es importante: Debe permanecer dentro de lo que el husillo de tu máquina puede entregar. Reducir el límite mantiene cortes más pesados al alcance de máquinas más pequeñas.
Par del husillo
Ajustable
Nm / ft lb
La fuerza de torsión en el husillo.
Por qué es importante: Importante principalmente para cortes pesados a bajas rpm, donde el par en lugar de la potencia es el límite. Mantenerlo dentro de la curva de par de tu máquina.
