Corte de ranuras de ancho completo, donde la herramienta está enterrada por ambos lados. Dado que el ancho de la ranura está fijado por la herramienta, el ancho de corte se muestra como una lectura en lugar de algo que se establece. Una pestaña de Ramping cubre el movimiento de entrada donde se utiliza.
Herramientas típicas
Fresas de extremo

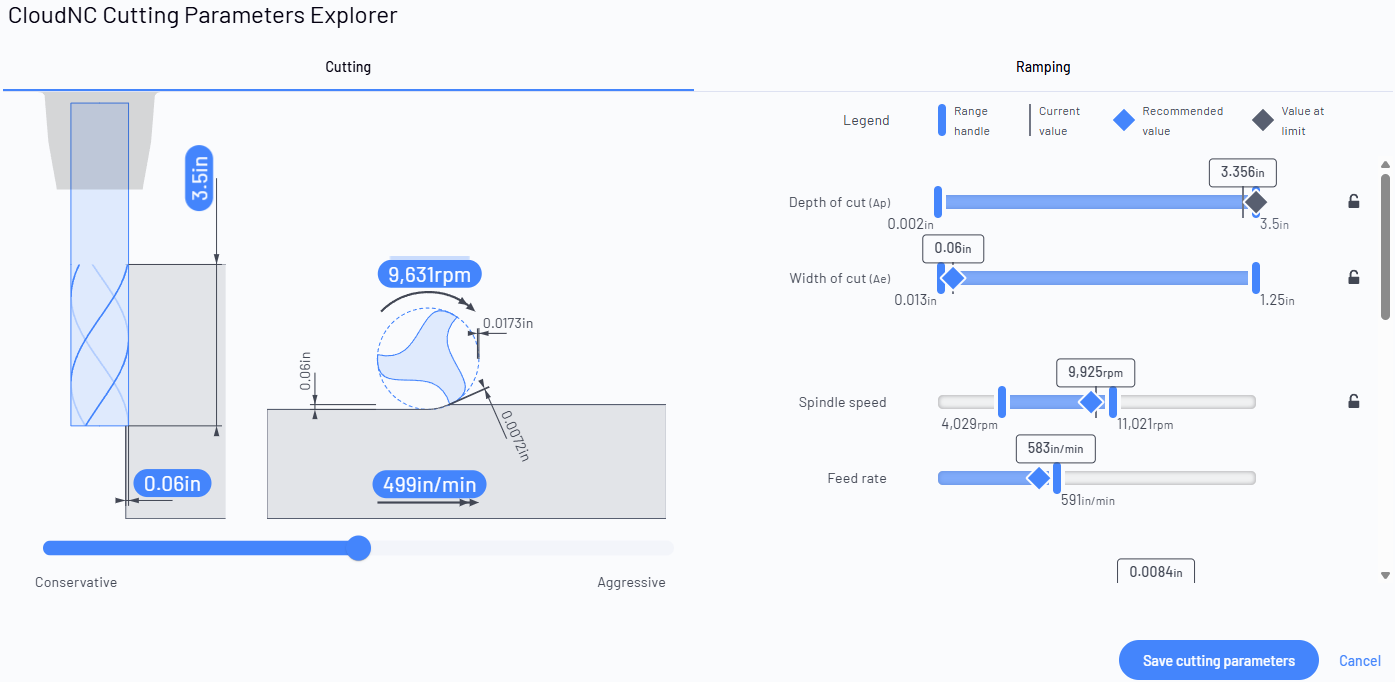

Controles mostrados para esta operación
Las filas ajustables son deslizadores que puedes restringir (arrastrar los mangos de rango, escribir un valor o bloquearlo).
Las lecturas se actualizan automáticamente a medida que cambias las demás: te muestran el efecto, pero no las estableces directamente.
Pestaña de corte
Profundidad de corte (Ap)
Ajustable
mm / in
Qué tan profundamente se involucra la herramienta en el material a lo largo de su eje en cada pase.
Por qué es importante: La única palanca más grande sobre cuánta metal se retira por pase. Cortes más profundos despejan material más rápido, pero acumulan fuerza de corte, calor y deflexión de la herramienta: empuja demasiado y obtienes vibraciones, mal acabado o una herramienta rota.
Ancho de corte (Ae)
Ajustable
mm / in
Cuánto del diámetro de la herramienta está involucrado lateralmente en el material (el desplazamiento).
Por qué es importante: Funciona de la mano con la profundidad de corte para establecer la carga de corte. Un mayor compromiso retira más por pase, pero aumenta la fuerza lateral sobre la herramienta y la pieza.
Deflexión de la herramienta (media)
Ajustable
micrones / mil
Qué tan lejos se prevé que la punta de la herramienta se curve bajo la fuerza de corte.
Por qué es importante: Una herramienta doblada corta donde no se supone que lo haga: el resultado es pérdida de precisión, paredes cónicas y vibraciones. Apretar este límite protege la precisión dimensional y el acabado, especialmente con herramientas largas o delgadas.
Punto de ruptura
Ajustable
%
Qué tan cerca están las fuerzas de corte del nivel que dañaría o rompería la herramienta, mostrado como un porcentaje del límite seguro.
Por qué es importante: Tu margen de seguridad contra una herramienta rota. 100% significa que estás justo en el borde: mantener esto más bajo cambia un poco de velocidad por mucha tranquilidad.
Tasa de eliminación de material
Lectura
cm³/min / in³/min
El volumen de material que corta se elimina cada minuto.
Por qué es importante: Un indicador de productividad, no algo que establezcas directamente. Obsérvalo aumentar a medida que hagas que los otros ajustes sean más agresivos: es el número principal sobre cuán rápido funcionará un trabajo de desbaste.
Seguridad del sujeción
Ajustable
N / lbf
La fuerza lateral que el corte ejerce sobre la pieza y el dispositivo que la sostiene.
Por qué es importante: Si esta fuerza se vuelve demasiado alta, puede sacar la pieza del tornillo o del dispositivo en medio del corte. Apretarla mantiene seguros los montajes ligeros o incómodos.
Avance por diente
Lectura
mm/diente
El grosor de la viruta que cada borde de corte individual toma a medida que pasa por el material.
Por qué es importante: La métrica fundamental de salud de un corte. Demasiado bajo y los bordes rozan en lugar de cortar (desgaste rápido, calor); demasiado alto y sobrecargas el borde. Una lectura aquí que las otras configuraciones influyen.
Carga de viruta
Ajustable
mm / in
El grosor de la viruta que se está eliminando.
Por qué es importante: Determina la vida útil de la herramienta, el calor y el acabado. El explorador lo mantiene en un rango saludable para la herramienta y el material; restríngelo si tienes una carga de viruta preferida para tus herramientas.
Velocidad de avance
Ajustable
mm/min
Qué tan rápido viaja la herramienta a través del material (el avance de la mesa).
Por qué es importante: La velocidad que realmente sientes en el taller. Avances más rápidos terminan el trabajo antes, pero aumentan la fuerza de corte, el calor y la carga sobre la herramienta.
Velocidad superficial
Ajustable
m/min / ft/min
La velocidad del borde de corte mientras pasa por el material (la velocidad de corte, Vc).
Por qué es importante: Establecida por el material y el recubrimiento de la herramienta: es el principal impulsor del calor de corte y de la vida útil de la herramienta. Junto con el diámetro de la herramienta, determina la velocidad del husillo.
Velocidad del husillo
Ajustable
rpm
Qué tan rápido gira el husillo.
Por qué es importante: Derivada de la velocidad superficial y el diámetro de la herramienta. Restríngete si tu máquina tiene un punto óptimo o un máximo que necesitas respetar.
Potencia del husillo (media)
Ajustable
kW / hp
La potencia promedio que el corte extrae del husillo.
Por qué es importante: Debes mantenerte dentro de lo que tu husillo puede entregar. Bajar el límite permite cortes más pesados al alcance de máquinas más pequeñas.
Par de husillo
Ajustable
Nm / lb ft
La fuerza de torsión en el husillo.
Por qué es importante: Es más relevante para cortes pesados a bajas rpm, donde el par en lugar de la potencia es el límite. Manténlo dentro de la curva de par de tu máquina.
Pestaña de Ramping
Profundidad de corte (Ap)
Lectura
mm / in
Qué tan profundamente se involucra la herramienta en el material a lo largo de su eje en cada pase.
Por qué es importante: La única palanca más grande sobre cuánta metal se retira por pase. Cortes más profundos despejan material más rápido, pero acumulan fuerza de corte, calor y deflexión de la herramienta: empuja demasiado y obtienes vibraciones, mal acabado o una herramienta rota.
Ancho de corte (Ae)
Lectura
mm / in
Cuánto del diámetro de la herramienta está involucrado lateralmente en el material (el desplazamiento).
Por qué es importante: Funciona de la mano con la profundidad de corte para establecer la carga de corte. Un mayor compromiso retira más por pase, pero aumenta la fuerza lateral sobre la herramienta y la pieza.
Deflexión de la herramienta (media)
Ajustable
micrones / mil
Qué tan lejos se prevé que la punta de la herramienta se curve bajo la fuerza de corte.
Por qué es importante: Una herramienta doblada corta donde no se supone que lo haga: el resultado es pérdida de precisión, paredes cónicas y vibraciones. Apretar este límite protege la precisión dimensional y el acabado, especialmente con herramientas largas o delgadas.
