La etapa Prepare establece los parámetros para una ejecución de CAM Assist. Incluye controles para qué configuraciones se utilizan; qué tipos de operación son requeridos; y los parámetros avanzados para cada operación.
Contenido
Panel de preparación - Modo básico
Panel de preparación - Modo avanzado
Antes de ejecutar CAM Assist, utilizas Prepare para proporcionar detalles para la solicitud de generación de estrategias. Esto incluye definir la máquina y el modo a utilizar, los materiales, bibliotecas de herramientas y otra información contextual. Además, la fase de preparación también permite un control fino sobre qué tipos de operación se generan y qué configuraciones deben considerarse.
Para los usuarios de CAM Assist v1, la etapa de preparación es análoga al cuadro de diálogo de CAM Assist utilizado para controlar una ejecución de CAM Assist.
Flujo de trabajo
La etapa de preparación se carga después de la conclusión exitosa de la etapa de evaluación, y actualiza la pantalla para proporcionar los controles que puedes usar para determinar la ejecución de CAM Assist. En sesiones, las máquinas, materiales y bibliotecas de herramientas son analizados y mostrados.
El progreso hacia la generación del programa y la etapa de análisis se logra presionando el botón Run CAM Assist, habilitado una vez se hayan realizado selecciones válidas para la máquina, material y bibliotecas de herramientas.
Diseño

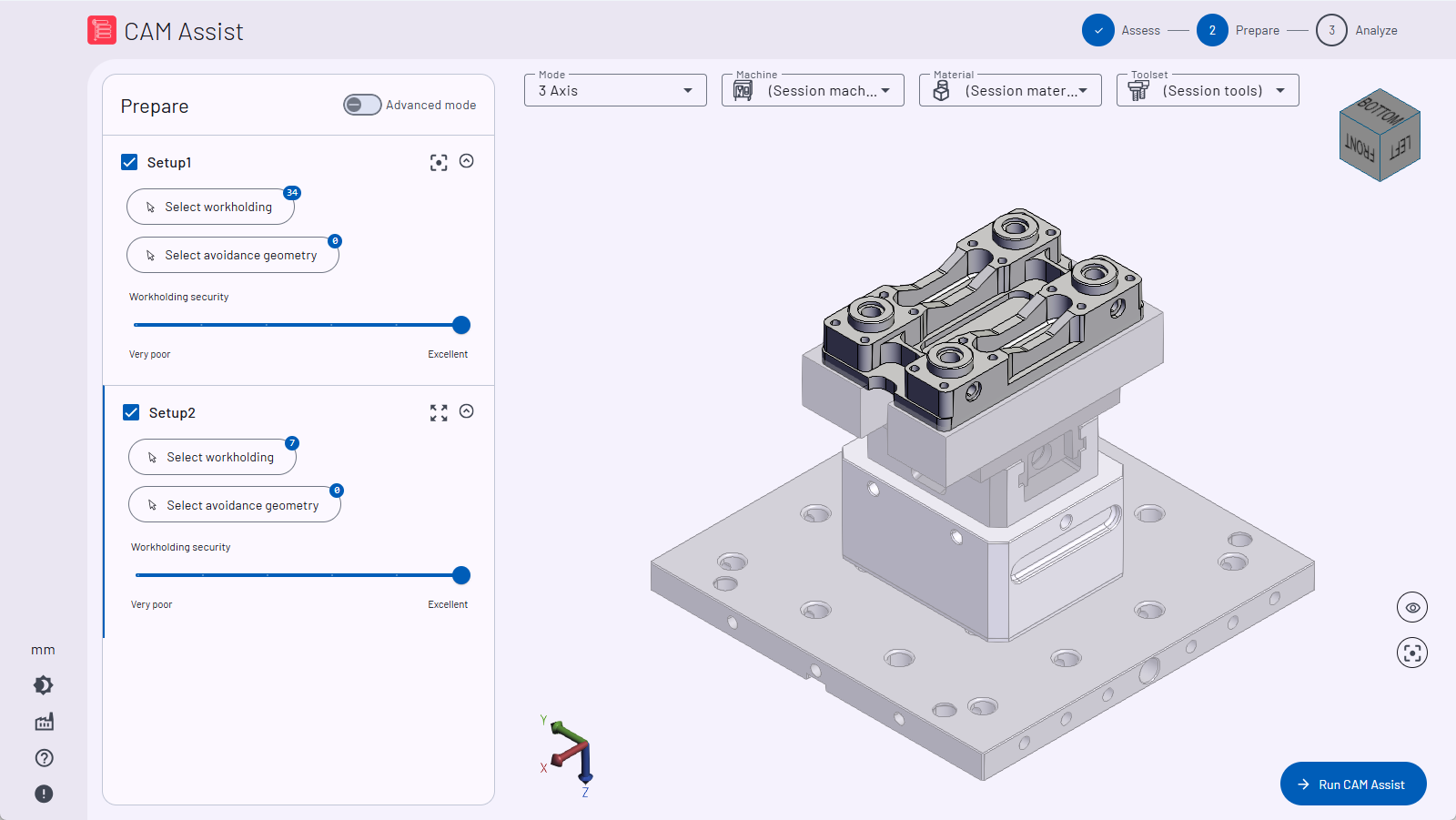

La pantalla de preparación refleja la de la etapa de evaluación con un panel contextual a la izquierda de la pantalla y una visualización grande del escenario a la derecha. Se muestra una barra de menú adicional en la parte superior de la pantalla para mostrar el modo de mecanizado seleccionado; máquina; material y bibliotecas de herramientas.
El panel de preparación lista las configuraciones proporcionadas a CAM Assist; proporciona control sobre qué configuraciones se utilizan; e incluye un interruptor de Vista Avanzada para mostrar controles detallados sobre la ejecución de CAM Assist.
Panel de preparación
Modo básico
En el modo básico (cuando el interruptor de avanzado está apagado), el panel de preparación muestra cada configuración proporcionada a CAM Assist desde el paquete CAM. Consulta esta página para ver cómo se relacionan las configuraciones con cada paquete CAM compatible.
El modo básico proporciona los controles mínimos esenciales para configurar la ejecución de CAM Assist.
Cada panel de configuración incluye controles para:
- Incluir o excluir la configuración de la ejecución de CAM Assist
- Visualizar la orientación de la configuración y los cuerpos
- Expandir o contraer el panel de configuración
- Seleccionar cuerpos de sujeción, número actual de cuerpos mostrados
- Seleccionar cuerpos de geometría de evitación
- Definir la seguridad de sujeción
Incluir o excluir la configuración de la ejecución de CAM Assist
Selecciona la casilla de verificación a la derecha del nombre de la configuración para incluirla en la ejecución de CAM Assist.
| Incluir configuración en la ejecución de CAM Assist | |
| Excluir configuración de la ejecución de CAM Assist |
Por ejemplo, puedes haber creado configuraciones para operaciones de múltiples etapas en tu paquete CAM. Desmarcar las que no aplican a la etapa actual se haría aquí.
Seleccionar cuerpos de sujeción
CAM Assist utiliza cuerpos de sujeción al generar el programa. No se permite que las herramientas se acerquen dentro de una tolerancia predefinida a un cuerpo de sujeción.
Si se han establecido fijaciones/sujeciones en el paquete CAM, CAM Assist llevará esas relaciones hacia adelante.

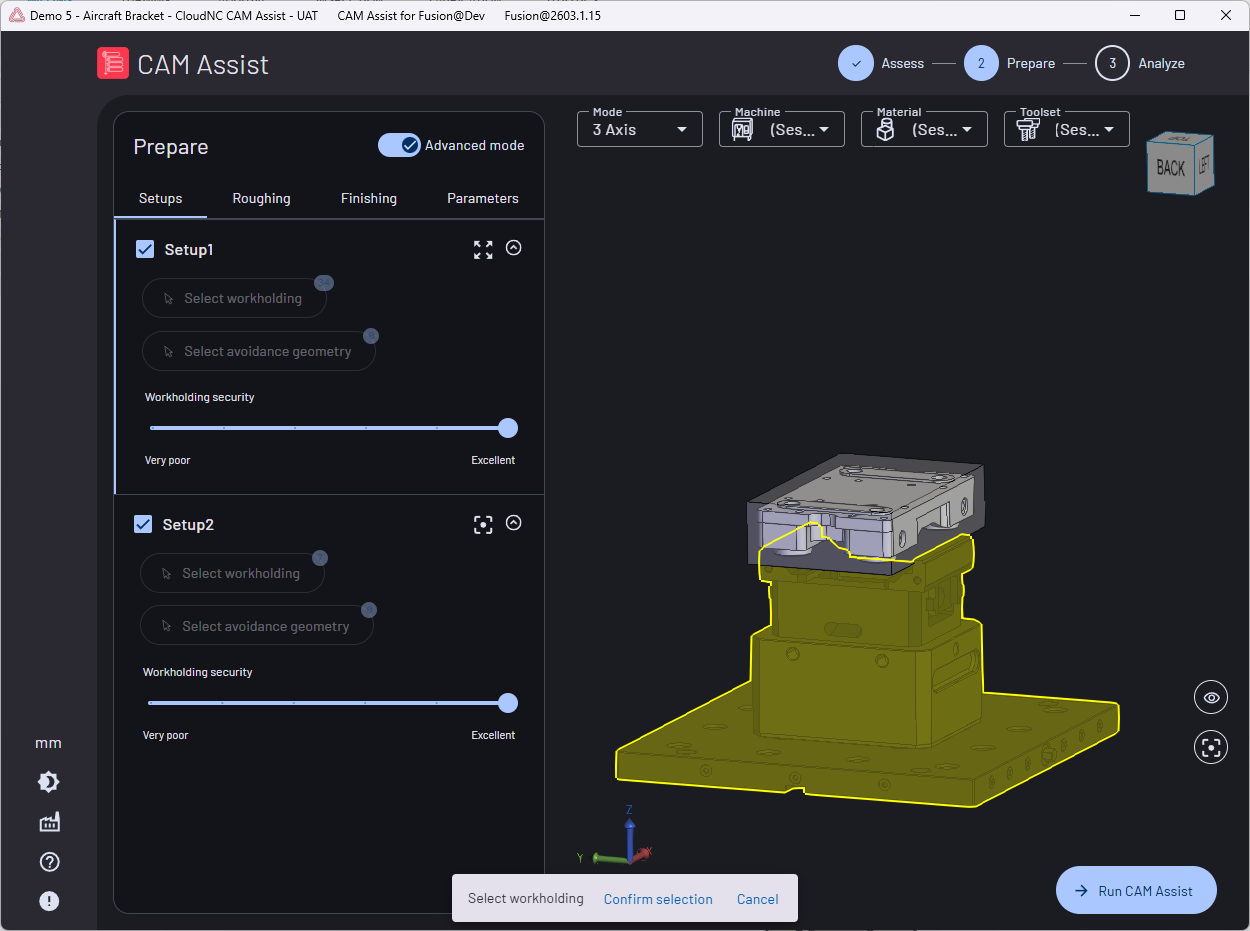

Si se necesitan cambios en los cuerpos de sujeción, haz clic en el botón Seleccionar sujeción para refinar los cuerpos identificados como de sujeción para la configuración actual. Cuando se hace clic, todos los cuerpos se muestran translúcidos y los cuerpos de sujeción seleccionados en la configuración se colorean de amarillo.
Hacer clic en cualquier cuerpo en la escena lo definirá (o lo limpiará) como un cuerpo de sujeción para la configuración actual.
NOTA - Seleccionar la sujeción cambiará la vista activa para mostrar cuerpos de todas las configuraciones. Utiliza los controles de visibilidad de configuración para refinar la vista según sea necesario.
En el panel de confirmación en la parte inferior de la página, haz clic en Confirmar selección para guardar los cuerpos coloreados actualmente como la sujeción para la configuración actual, o haz clic en Cancelar para descartar cualquier cambio realizado. El número mostrado junto al botón se actualiza con el nuevo número de cuerpos seleccionados.
- Esta funcionalidad solo afecta a la configuración actual
- El mismo cuerpo puede definirse como sujeción en múltiples configuraciones
Seleccionar cuerpos de geometría de evitación
CAM Assist utiliza cuerpos de geometría de evitación para limitar las trayectorias de herramienta dentro del programa. Se permite que tipos específicos de trayectorias como la perforación rompan una geometría de evitación.

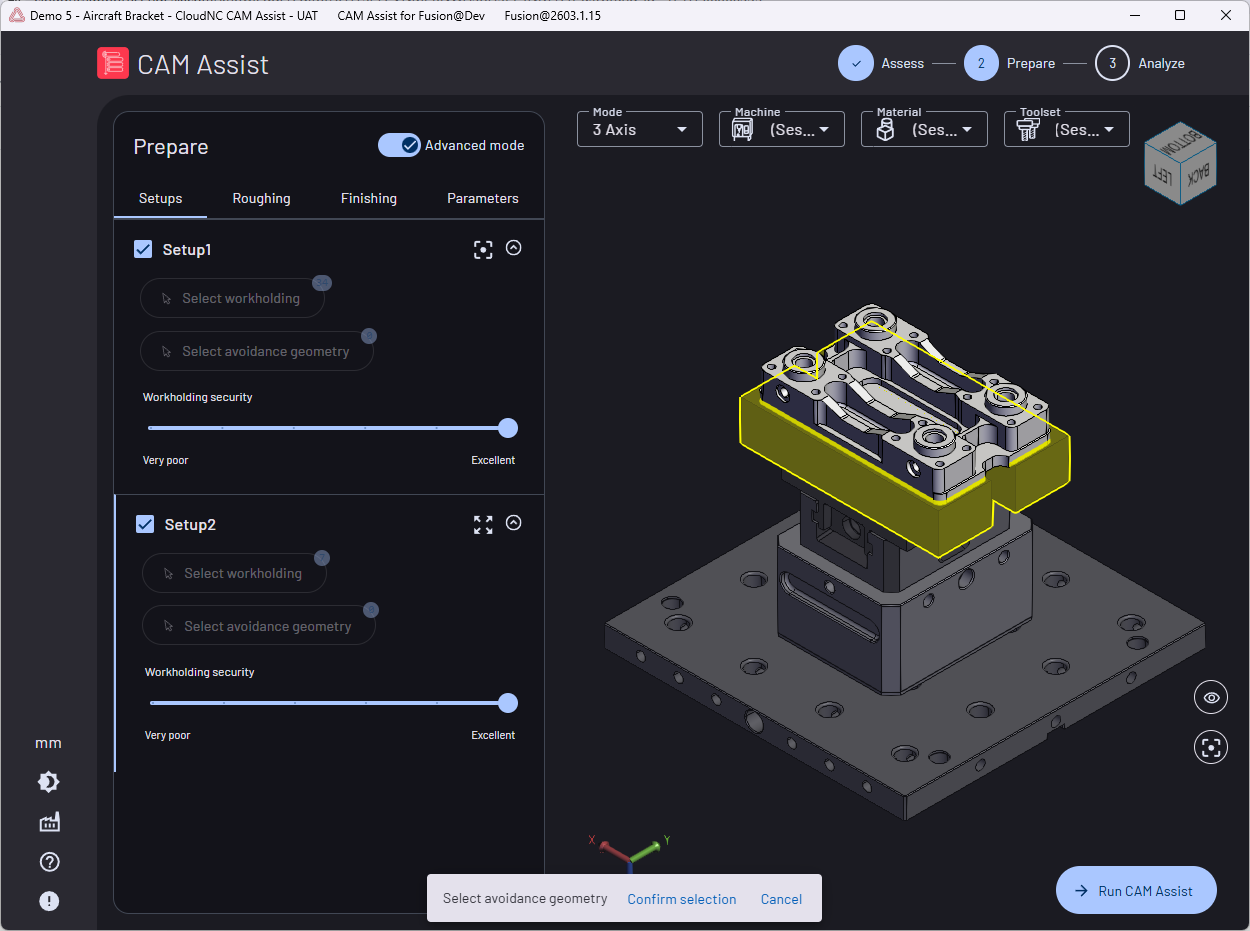

Haz clic en el botón Seleccionar geometría de evitación para refinar los cuerpos identificados como geometría de evitación para la configuración actual. Cuando se hace clic, todos los cuerpos se muestran translúcidos y los cuerpos de geometría de evitación seleccionados en la configuración se colorean de amarillo.
NOTA - Seleccionar la geometría de evitación cambiará la vista activa para mostrar cuerpos de todas las configuraciones. Utiliza los controles de visibilidad de configuración para refinar la vista según sea necesario.
Hacer clic en cualquier cuerpo en la escena lo definirá (o lo limpiará) como un cuerpo de geometría de evitación para la configuración actual.
Haz clic en Confirmar selección para guardar los cuerpos coloreados actualmente como la geometría de evitación para la configuración actual, o haz clic en Cancelar para descartar cualquier cambio realizado. El número mostrado junto al botón se actualiza con el nuevo número de cuerpos seleccionados.
- Esta funcionalidad solo afecta a la configuración actual
- El mismo cuerpo puede definirse como geometría de evitación en múltiples configuraciones
- El mismo cuerpo puede definirse como sujeción y geometría de evitación en múltiples configuraciones
Definir seguridad de sujeción
La seguridad de sujeción afecta las recomendaciones de parámetros de corte de IA realizadas para la configuración. Reducir el nivel de seguridad limita las fuerzas de corte máximas permitidas predicho. El rango de este control está entre 50N (Muy pobre) a 3,000N (Excelente).
Utiliza el control deslizante graduado para establecer la seguridad de sujeción para cada configuración. Por ejemplo, para un programa de dos operaciones en un tornillo de banco, la seguridad de sujeción puede establecerse todo a la derecha (3,000N), pero para la segunda operación, puede establecerse más baja (1,000N) para tener en cuenta un agarre algo comprometido de la pieza en el tornillo de banco.
Modo avanzado
Si se requiere más definición para preparar el archivo, activa el interruptor de modo avanzado.
Cuando está activo, se muestran las siguientes pestañas en la parte superior del panel de preparación:
- Configuración - Lista de configuraciones pasadas a CAM Assist (esta vista es la que se muestra en el modo básico)
- Desbaste - Opciones de desbaste detalladas
- Acabado - Opciones de acabado detalladas
- Parámetros - Control sobre qué tipos de trayectorias de herramienta se devuelven
Opciones de desbaste
|
Opciones de acabado
|
