Fertigung von flachen, horizontalen Oberflächen (Böden von Taschen und Stufen) auf Endmaß und -finish.
Typische Werkzeuge
Schruppfräser, Kugelkopf-Fräser
Steuerungen für diesen Vorgang

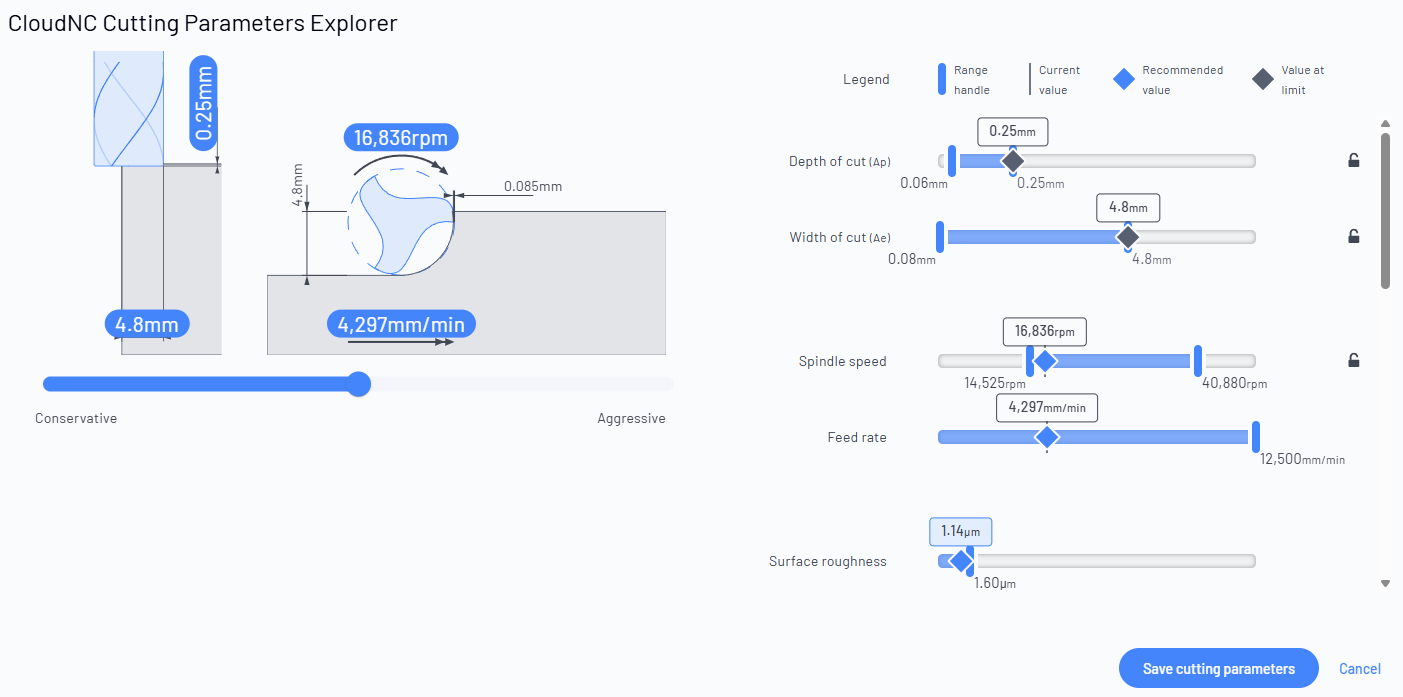

Verstellbare Reihen sind Schieberegler, die Sie einschränken können (ziehen Sie die Bereichsgriffe, geben Sie einen Wert ein oder sperren Sie ihn).
Anzeige Reihen aktualisieren sich automatisch, während Sie die anderen ändern — sie zeigen Ihnen den Effekt, aber Sie setzen sie nicht direkt.
Schnitttiefe (Ap)
Verstellbar
mm / in
Wie tief das Werkzeug entlang seiner Achse bei jedem Schnitt in das Material eindringt.
Warum es wichtig ist: Der größte Hebel dafür, wie viel Metall pro Schnitt entfernt wird. Tiefere Schnitte räumen Material schneller ab, erhöhen jedoch die Schneidkraft, die Wärme und die Werkzeugabweichung — wenn Sie zu weit gehen, kommt es zu Vibrationen, schlechter Oberflächenqualität oder einem gebrochenen Werkzeug.
Schnittbreite (Ae)
Verstellbar
mm / in
Wie viel des Durchmessers des Werkzeugs seitlich in das Material eindringt (der Überstand).
Warum es wichtig ist: Arbeitet eng mit der Schnitttiefe zusammen, um die Schnittlast festzulegen. Ein breiterer Eingriff entfernt mehr pro Schnitt, erhöht jedoch die seitliche Kraft auf das Werkzeug und das Werkstück.
Werkzeugablenkung (mittel)
Verstellbar
Mikrometer / tausendstel
Wie weit die Spitze des Werkzeugs unter der Schneidkraft voraussichtlich abknicken wird.
Warum es wichtig ist: Ein gebogenes Werkzeug schneidet nicht da, wo es sollte — das Ergebnis sind verlorene Genauigkeit, konische Wände und Vibrationen. Das Festlegen dieses Limits schützt die Maßgenauigkeit und die Oberfläche, besonders bei langen oder schlanken Werkzeugen.
Bruchpunkt
Verstellbar
%
Wie nah die Schneidkräfte an dem Niveau sind, das das Werkzeug beschädigen oder brechen würde, angezeigt als Prozentsatz des sicheren Limits.
Warum es wichtig ist: Ihre Sicherheitsmarge gegen ein gebrochenes Werkzeug. 100% bedeutet, dass Sie direkt am Limit sind — wenn Sie das niedriger halten, tauschen Sie etwas Geschwindigkeit gegen viel Seelenfrieden.
Materialabtragsrate
Anzeige
cm³/min / in³/min
Das Volumen an Material, das der Schnitt jede Minute entfernt.
Warum es wichtig ist: Ein Produktivitätswert, den Sie nicht direkt einstellen. Beobachten Sie, wie er steigt, während Sie die anderen Einstellungen aggressiver machen — es ist die Hauptzahl dafür, wie schnell ein Schruppjob abläuft.
Werkstückspannung
Verstellbar
N / lbf
Die seitliche Kraft, die der Schnitt auf das Werkstück und die Halterung ausübt.
Warum es wichtig ist: Wenn diese Kraft zu hoch wird, kann sie das Werkstück während des Schnitts aus dem Schraubstock oder der Halterung ziehen. Das Festlegen hält leicht geklemmte oder ungünstige Setups sicher.
Maximale geometrische Zahnspitze
Anzeige
Mikrometer / tausendstel
Die Höhe der winzigen Riefen (“Zahnspitzen”), die zwischen benachbarten Schneiden zurückbleiben.
Warum es wichtig ist: Eine Anzeige, die vorhersagt, wie glatt ein Finish- oder Scanning-Schnitt sein wird, bevor eine manuelle Nachbearbeitung erfolgt. Kleinere Zahnspitzen bedeuten ein feineres Finish, aber mehr Durchgänge.
Oberflächenrauhigkeit
Verstellbar
Mikrometer (Ra) / tausendstel
Die vorhergesagte Oberflächenqualität des bearbeiteten Werkstücks, ausgedrückt als Ra-Wert.
Warum es wichtig ist: Ermöglicht Ihnen, direkt auf eine Finish-Spezifikation einzustellen. Niedrigerer Ra ist glatter, bedeutet aber in der Regel leichtere, langsamere Schnitte.
Vorschub pro Zahn
Anzeige
mm/Zahn / in/Zahn
Die Dicke des Spänes, die jede einzelne Schneidkante aufnimmt, während sie durch das Material geht.
Warum es wichtig ist: Das grundlegende Gesundheitsmerkmal eines Schnitts. Zu niedrig und die Kanten reiben statt zu schneiden (schneller Verschleiß, Wärme); zu hoch und Sie überlasten die Kante. Eine Anzeige hier, in die die anderen Einstellungen einfließen.
Spanabnahme
Verstellbar
mm / in
Die Dicke des entfernten Spans.
Warum es wichtig ist: Beeinflusst die Werkzeuglebensdauer, Wärme und Finish. Der Explorer hält es in einem gesunden Bereich für das Werkzeug und das Material; beschränken Sie es, wenn Sie eine bevorzugte Spanabnahme für Ihre Werkzeuge haben.
Vorschubgeschwindigkeit
Verstellbar
mm/min
Wie schnell das Werkzeug durch das Material bewegt wird (der Tischvorschub).
Warum es wichtig ist: Die Geschwindigkeit, die Sie tatsächlich im Betrieb spüren. Schnellere Vorschübe beenden die Arbeit schneller, erhöhen jedoch die Schneidkraft, Wärme und die Last auf das Werkzeug.
Oberflächenlauf
Verstellbar
m/min / ft/min
Die Geschwindigkeit der Schneidkante, während sie am Material vorbeizieht (die Schnittgeschwindigkeit, Vc).
Warum es wichtig ist: Wird durch das Material und die Werkzeugbeschichtung festgelegt — es ist der Haupttreiber für die Schneidwärme und die Werkzeuglebensdauer. Zusammen mit dem Durchmesser des Werkzeugs bestimmt es die Drehzahl des Spindels.
Spindeldrehzahl
Verstellbar
U/min
Wie schnell sich die Spindel dreht.
Warum es wichtig ist: Abgeleitet von der Oberflächenlaufgeschwindigkeit und dem Durchmesser des Werkzeugs. Beschränken Sie es, wenn Ihre Maschine einen optimalen Bereich oder ein Maximum hat, das Sie einhalten müssen.
Spindelleistung (mittel)
Verstellbar
kW / PS
Die durchschnittliche Leistung, die der Schnitt von der Spindel benötigt.
Warum es wichtig ist: Muss innerhalb dessen bleiben, was die Spindel Ihrer Maschine liefern kann. Das Herabsetzen des Limits hält schwerere Schnitte für kleinere Maschinen erreichbar.
Spindeldrehmoment
Verstellbar
Nm /ft lb
Die Drehkraft an der Spindel.
Warum es wichtig ist: Wichtig für schwere Schnitte bei niedriger U/min, wo das Drehmoment anstelle von Leistung das Limit ist. Halten Sie es innerhalb der Drehmomentkurve Ihrer Maschine.
