Allgemeine Grobbearbeitung, die Taschen und offene Bereiche räumt. Wo die Werkzeugbahn in das Material rampen oder spiralförmig abtauchen muss, behandelt ein separater Ramping-Tab diesen Anlaufbewegung.
Typische Werkzeuge
Fräser, Kugelkopf-Fräser

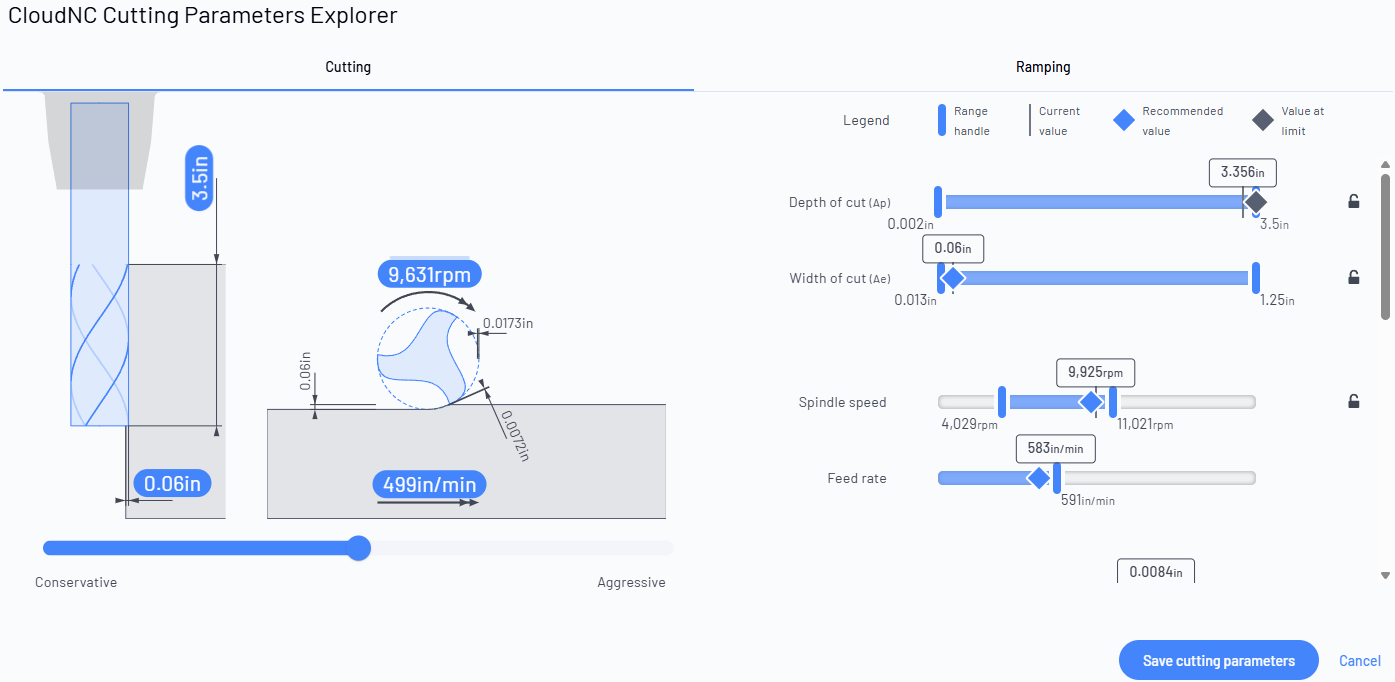

Für diesen Betrieb angezeigte Steuerungen
Einstellbare Reihen sind Schieberegler, die Sie einschränken können (ziehen Sie die Bereichsgriffe, geben Sie einen Wert ein oder sperren Sie ihn).
Ausgabe Reihen werden automatisch aktualisiert, während Sie die anderen ändern — sie zeigen Ihnen die Auswirkungen, aber Sie setzen sie nicht direkt.
Schnitt-Tab
Schnitttiefe (Ap)
Einstellbar
mm / in
Wie tief das Werkzeug mit seiner Achse in das Material eindringt bei jedem Durchgang.
Warum es wichtig ist: Der wichtigste Hebel, wie viel Metall Sie pro Durchgang abtragen. Tiefere Schnitte entfernen Material schneller, verursachen jedoch mehr Schnittkraft, Wärme und Werkzeugablenkung — schieben Sie zu weit und Sie erhalten Rattergeräusche, eine schlechte Oberfläche oder ein defektes Werkzeug.
Schnittbreite (Ae)
Einstellbar
mm / in
Wie viel der Durchmesser des Werkzeugs seitlich in das Material eingreift (die Überlappung).
Warum es wichtig ist: Arbeitet eng zusammen mit der Schnitttiefe, um die Schnittlast festzulegen. Ein breiterer Eingriff entfernt pro Durchgang mehr, erhöht aber die seitliche Kraft auf das Werkzeug und das Werkstück.
Werkzeugablenkung (Mittelwert)
Einstellbar
Mikrometer / Tausendstel
Wie stark die Spitze des Werkzeugs voraussichtlich unter der Schnittkraft abweicht.
Warum es wichtig ist: Ein abgelenktes Werkzeug schneidet an einer unerwünschten Stelle — das Resultat sind Verlust an Genauigkeit, konische Wände und Rattern. Eine Einschränkung dieses Limits schützt die Maßgenauigkeit und Oberflächenqualität, insbesondere bei langen oder schlanken Werkzeugen.
Bruchpunkt
Einstellbar
%
Wie nah die Schnittkräfte an dem Niveau sind, das das Werkzeug beschädigen oder brechen könnte, dargestellt als Prozentsatz des sicheren Limits.
Warum es wichtig ist: Ihre Sicherheitsmarge gegen ein gebrochenes Werkzeug. 100 % bedeutet, dass Sie genau am Rand sind — ein niedriges Limit schafft einen gewissen Geschwindigkeitsverlust für mehr Seelenfrieden.
Materialabtragsrate
Ausgabe
cm³/min / in³/min
Das Volumen des Materials, das der Schnitt jede Minute entfernt.
Warum es wichtig ist: Eine Produktivitätseinheit, nicht etwas, das Sie direkt einstellen. Beobachten Sie, wie es steigt, während Sie die anderen Einstellungen aggressiver machen — es ist die Hauptzahl dafür, wie schnell ein Grobschnitt läuft.
Sicherheitslage des Werkstücks
Einstellbar
N / lbf
Die seitliche Kraft, die der Schnitt auf das Werkstück und die Haltevorrichtung ausübt.
Warum es wichtig ist: Wenn diese Kraft zu hoch wird, kann sie das Werkstück während des Schnitts aus dem Schraubstock oder der Haltevorrichtung ziehen. Eine Einschränkung sorgt dafür, dass leicht angeklemmt oder ungünstig eingerichtete Teile sicher bleiben.
Vorschub pro Zahn
Ausgabe
mm/Zahn
Die Dicke des Spans, den jede einzelne Schneide beim Durchgang durch das Material abträgt.
Warum es wichtig ist: Die grundlegende Gesundheitskennzahl eines Schnitts. Zu niedrig und die Kanten reiben statt zu schneiden (schneller Verschleiß, Wärme); zu hoch und Sie überlasten die Schneide. Eine Ausgabe hier, in die die anderen Einstellungen einfließen.
Spanbelastung
Einstellbar
mm / in
Die Dicke des entfernten Spans.
Warum es wichtig ist: Beeinflusst Werkzeugleben, Wärme und Oberfläche. Der Explorer hält sie in einem gesunden Bereich für das Werkzeug und Material; beschränken Sie es, wenn Sie eine bevorzugte Spanbelastung für Ihr Werkzeug haben.
Vorschubgeschwindigkeit
Einstellbar
mm/min
Wie schnell das Werkzeug durch das Material fährt (die Tischvorschubgeschwindigkeit).
Warum es wichtig ist: Die Geschwindigkeit, die Sie tatsächlich im Betrieb spüren. Schnellere Vorschübe beenden die Arbeit schneller, erhöhen jedoch die Schnittkraft, Wärme und die Belastung des Werkzeugs.
Oberflächen geschwindigkeit
Einstellbar
m/min / ft/min
Die Geschwindigkeit der Schneide, während sie am Material vorbeigeht (die Schnittgeschwindigkeit, Vc).
Warum es wichtig ist: Wird durch das Material und die Werkzeugbeschichtung festgelegt — ist der Haupttreiber für Schneidwärme und Werkzeugleben. Zusammen mit dem Werkzeugdurchmesser bestimmt es die Spindeldrehzahl.
Spindeldrehzahl
Einstellbar
rpm
Wie schnell sich die Spindel dreht.
Warum es wichtig ist: Abgeleitet aus der Oberflächen geschwindigkeit und dem Durchmesser des Werkzeugs. Beschränken Sie es, wenn Ihre Maschine einen optimalen Bereich oder ein Maximum aufweist, das Sie beachten müssen.
Spindelleistung (Mittel)
Einstellbar
kW / hp
Die durchschnittliche Leistung, die der Schnitt von der Spindel zieht.
Warum es wichtig ist: Muss innerhalb der Möglichkeiten Ihrer Maschinen-Spindel bleiben. Eine Senkung des Limits hält schwerere Schnitte innerhalb der Reichweite kleinerer Maschinen.
Spindeldrehmoment
Einstellbar
Nm / ft lb
Die Drehkraft an der Spindel.
Warum es wichtig ist: Am wichtigsten für schwere Schnitte bei niedrigen rpm, wo das Drehmoment anstelle der Leistung die Grenze bestimmt. Halten Sie es innerhalb der Drehmomentkurve Ihrer Maschine.
Ramping-Tab
Schnitttiefe (Ap)
Ausgabe
mm / in
Wie tief das Werkzeug mit seiner Achse in das Material eindringt bei jedem Durchgang.
Warum es wichtig ist: Der wichtigste Hebel, wie viel Metall Sie pro Durchgang abtragen. Tiefere Schnitte entfernen Material schneller, verursachen jedoch mehr Schnittkraft, Wärme und Werkzeugablenkung — schieben Sie zu weit und Sie erhalten Rattergeräusche, eine schlechte Oberfläche oder ein defektes Werkzeug.
Schnittbreite (Ae)
Ausgabe
mm / in
Wie viel der Durchmesser des Werkzeugs seitlich in das Material eingreift (die Überlappung).
Warum es wichtig ist: Arbeitet eng zusammen mit der Schnitttiefe, um die Schnittlast festzulegen. Ein breiterer Eingriff entfernt pro Durchgang mehr, erhöht aber die seitliche Kraft auf das Werkzeug und das Werkstück.
Werkzeugablenkung (Mittelwert)
Einstellbar
Mikrometer / Tausendstel
Wie weit die Spitze des Werkzeugs voraussichtlich unter der Schnittkraft abweicht.
Warum es wichtig ist: Ein abgelenktes
