Ein leichter, sauberer Durchgang über die obere Fläche, um sie auf ihre endgültige Größe und Oberfläche zu bringen.
Typische Werkzeuge
Wendbare Fräswerkzeuge
Steuerungen für diesen Vorgang

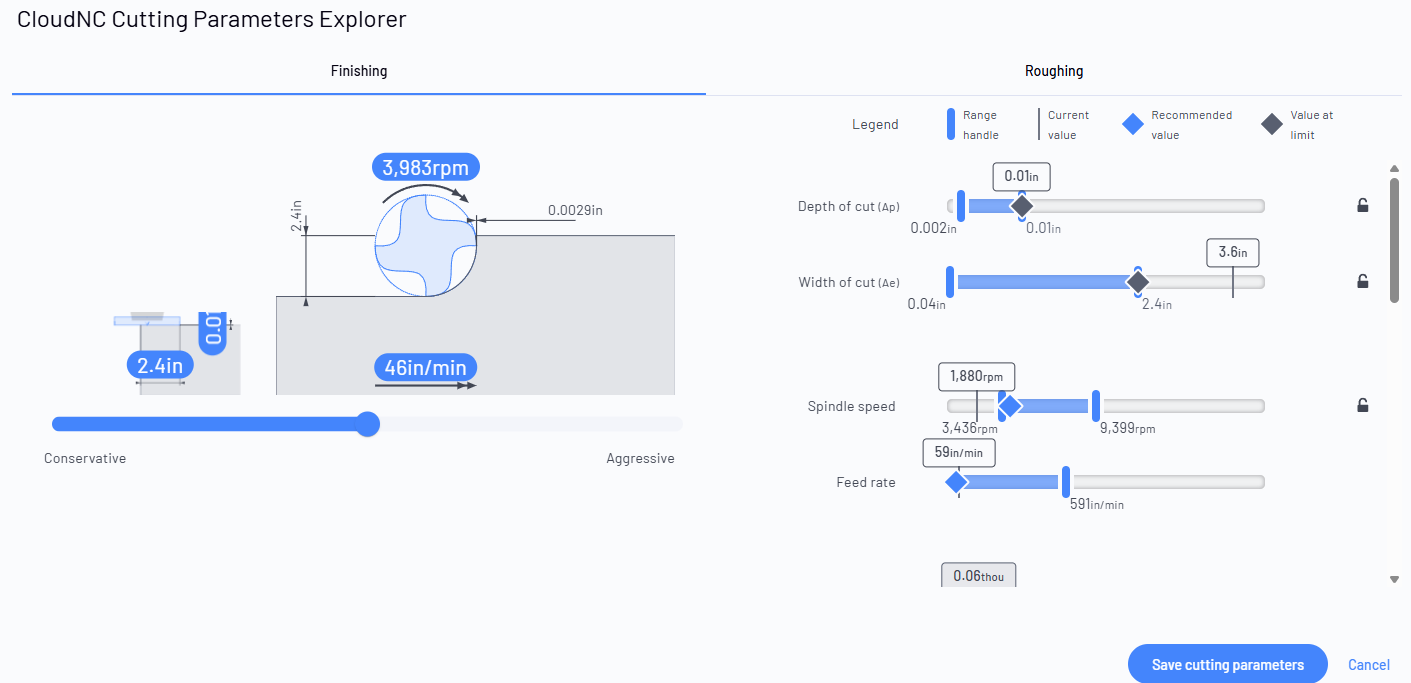

Einstellbare Reihen sind Schieberegler, die Sie einschränken können (ziehen Sie die Bereichsmarkierungen, geben Sie einen Wert ein oder sperren Sie ihn).
Werte anzeigen Reihen aktualisieren sich automatisch, während Sie die anderen ändern – sie zeigen Ihnen die Auswirkungen, aber Sie setzen sie nicht direkt.
Schnitttiefe (Ap)
Einstellbar
mm / in
Wie tief das Werkzeug mit seiner Achse in das Material eingreift bei jedem Durchgang.
Warum es wichtig ist: Der größte Faktor dafür, wie viel Metall pro Durchgang entfernt wird. Tiefere Schnitte entfernen Material schneller, bringen jedoch Schnittkraft, Wärme und Werkzeugablenkung mit sich – zu tief und Sie bekommen Vibrationen, eine schlechte Oberfläche oder ein gebrochenes Werkzeug.
Schnittbreite (Ae)
Einstellbar
mm / in
Wie viel Durchmesser des Werkzeugs seitlich in das Material eingreift (der Versatz).
Warum es wichtig ist: Arbeitet Hand in Hand mit der Schnitttiefe, um die Schnittlast festzulegen. Ein breiterer Eingriff entfernt mehr pro Durchgang, erhöht jedoch die seitliche Kraft auf das Werkzeug und das Bauteil.
Werkzeugablenkung (Mittel)
Einstellbar
Mikrometer / Tausendstel
Wie weit die Spitze des Werkzeugs voraussichtlich unter Schnittkraft verbiegt.
Warum es wichtig ist: Ein verbiegendes Werkzeug schneidet dort, wo es nicht soll – das Ergebnis sind verlorene Genauigkeit, konische Wände und Vibrationen. Eine Begrenzung schützt die Maßgenauigkeit und die Oberflächenqualität, insbesondere bei langen oder schlanken Werkzeugen.
Durchbruchspunkt
Einstellbar
%
Wie nah die Schnittkräfte an dem Niveau sind, das das Werkzeug beschädigen oder brechen würde, dargestellt als Prozentsatz der sicheren Grenze.
Warum es wichtig ist: Ihre Sicherheitsmarge gegen ein gebrochenes Werkzeug. 100 % bedeutet, dass Sie genau am Limit sind – eine niedrigere Einstellung tauscht etwas Geschwindigkeit gegen viel Seelenruhe ein.
Materialabtragsrate
Werte anzeigen
cm³/min
Das Volumen des Materials, das der Schnitt jede Minute entfernt.
Warum es wichtig ist: Eine Produktivitätsanzeige, nicht etwas, das Sie direkt einstellen. Beobachten Sie, wie es steigt, während Sie die anderen Einstellungen aggressiver machen – es ist die Hauptzahl, wie schnell ein Grobschnitt läuft.
Spannungssicherheit
Einstellbar
N / lbf
Die seitliche Kraft, die der Schnitt auf das Bauteil und die Haltevorrichtung ausübt.
Warum es wichtig ist: Wenn diese Kraft zu hoch wird, kann sie das Bauteil während des Schnitts aus dem Spannfutter oder der Vorrichtung ziehen. Eine Erhöhung schützt leicht geklemmte oder ungünstige Einstellungen.
Maximale geometrische Hügelhöhe
Werte anzeigen
Mikrometer / Tausendstel
Die Höhe der kleinen Grate („Hügel“), die zwischen benachbarten Durchgängen hinterlassen werden.
Warum es wichtig ist: Eine Anzeige, die vorhersagt, wie glatt ein Finish- oder Scan-Durchgang sein wird, bevor manuell nachbearbeitet wird. Kleinere Hügel bedeuten ein feineres Finish, aber mehr Durchgänge.
Oberflächenrauhigkeit
Einstellbar
Mikrometer (Ra)
Die voraussichtliche Oberflächenqualität der bearbeiteten Fläche, ausgedrückt als Ra-Wert.
Warum es wichtig ist: Ermöglicht es Ihnen, direkt auf eine Finish-Spezifikation einzustellen. Ein niedrigerer Ra-Wert ist glatter, bedeutet aber in der Regel leichtere, langsamere Schnitte.
Vorschub pro Zahn
Werte anzeigen
mm/Zahn / in/Zahn
Die Dicke des Spans, den jede einzelne Schneide aufnimmt, während sie durch das Material geht.
Warum es wichtig ist: Das grundlegende Gesundheitsmaß für einen Schnitt. Zu niedrig und die Kanten reiben, anstatt zu schneiden (schneller Verschleiß, Wärme); zu hoch und Sie überlasten die Kante. Eine Anzeige hier, in die die anderen Einstellungen einfließen.
Spanabnahme
Einstellbar
mm
Die Dicke des abgetragenen Spans.
Warum es wichtig ist: Beeinflusst die Werkzeuglebensdauer, Wärme und Oberflächenqualität. Der Explorer hält es in einem gesundem Bereich für das Werkzeug und Material; beschränken Sie es, wenn Sie eine bevorzugte Spanabnahme für Ihre Werkzeuge haben.
Vorschubgeschwindigkeit
Einstellbar
mm/min / in/min
Wie schnell das Werkzeug durch das Material fährt (der Tischvorschub).
Warum es wichtig ist: Die Geschwindigkeit, die Sie tatsächlich im Betrieb fühlen. Schnellere Vorschübe beenden die Arbeit früher, erhöhen jedoch die Schnittkraft, Wärme und die Belastung des Werkzeugs.
Oberflächen Geschwindigkeit
Einstellbar
m/min / ft/min
Die Geschwindigkeit der Schneide, während sie über das Material fährt (die Schnittgeschwindigkeit, Vc).
Warum es wichtig ist: Festgelegt durch das Material und die Werkzeugbeschichtung – es ist der Hauptfaktor für Schnittwärme und Werkzeuglebensdauer. Zusammen mit dem Werkzeugdurchmesser bestimmt es die Spindeldrehzahl.
Spindeldrehzahl
Einstellbar
rpm
Wie schnell sich die Spindel dreht.
Warum es wichtig ist: Abgeleitet von der Oberflächengeschwindigkeit und dem Durchmesser des Werkzeugs. Beschränken Sie es, wenn Ihre Maschine einen optimalen Bereich hat oder einen Maximalwert, den Sie beachten müssen.
Spindelleistung (Mittel)
Einstellbar
kW / hp
Die durchschnittliche Leistung, die der Schnitt von der Spindel abruft.
Warum es wichtig ist: Muss innerhalb des Rahmens bleiben, den die Spindel Ihrer Maschine liefern kann. Eine Senkung des Limits hält schwerere Schnitte in Reichweite kleinerer Maschinen.
Spindeldrehmoment
Einstellbar
Nm / lb ft
Die Drehkraft an der Spindel.
Warum es wichtig ist: Ist am wichtigsten bei schweren Schnitten bei niedrigen rpm, wo das Drehmoment statt der Leistung die Begrenzung darstellt. Halten Sie es innerhalb der Drehmomentkurve Ihrer Maschine.
