In der Analyse-Phase von CAM Assist können Bohroperationen bearbeitet werden. Dies kann aus verschiedenen Gründen nützlich sein, einschließlich:
- Ändern des Werkzeugs, das einer Operation zugewiesen ist
- Ändern der Einrichtung, in der eine Operation ausgeführt wird
- Ändern der verwendeten Operation (zum Beispiel von einer Bohroperation zu einer spiralförmigen Bohroperation)
Bearbeiten von Bohroperationen
Um eine Bohr-Operation im Programm-Fenster zu bearbeiten, wählen Sie die Schaltfläche Bearbeiten auf der rechten Seite der Zeile der Operation aus.
Wählen Sie im Dropdown-Menü Edit operation

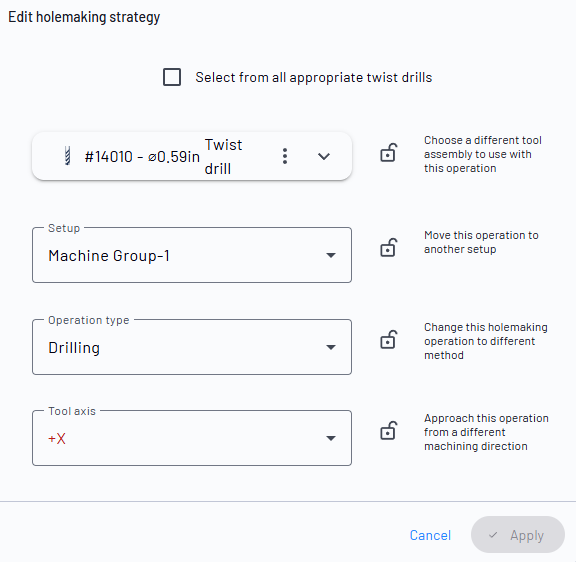

Das Panel Edit holemaking strategy öffnet sich.
Bearbeitungselemente für Bohroperationen
Im Panel Edit finishing strategy gibt es die folgenden Steuerungen:
-
Bearbeiten der Werkzeugmontage, die für die Operation verwendet wird
- Ändern der für die Operation verwendeten Werkzeugmontage
- Bearbeiten der für die Operation verwendeten Werkzeugmontage
- Ändern der Einrichtung für die Operation
- Ändern des Operationstyps
- Ändern der Werkzeugachse für die Operation
Hinweis - Bei der Auswahl von Werkzeugen stehen nur die Werkzeuge zur Verfügung, die für die Operation gültig sind, außer bei Spiralbohrern, wenn der Benutzer dies im Panel Edit holemaking strategy wählt.
Diese Auswahl ermöglicht das Auswählen von Bohrdurchmessern, die kleiner oder größer sind als die erkannte 3D-Geometrie des Lochs. Dies kann der Fall sein, wenn die 3D-Geometrie die Konstruktionsspezifikationen nicht widerspiegelt.
Nach Abschluss der Bearbeitung wählen Sie die Schaltfläche Apply, um die Änderungen anzuwenden. Wählen Sie Cancel, um die Bearbeitung abzubrechen und zur Programmliste zurückzukehren. Wählen Sie die Schaltfläche Sperren, um das Feld zu entsperren.
